Инструкция по установке полки для стола



Инструкция по установке полки для стола

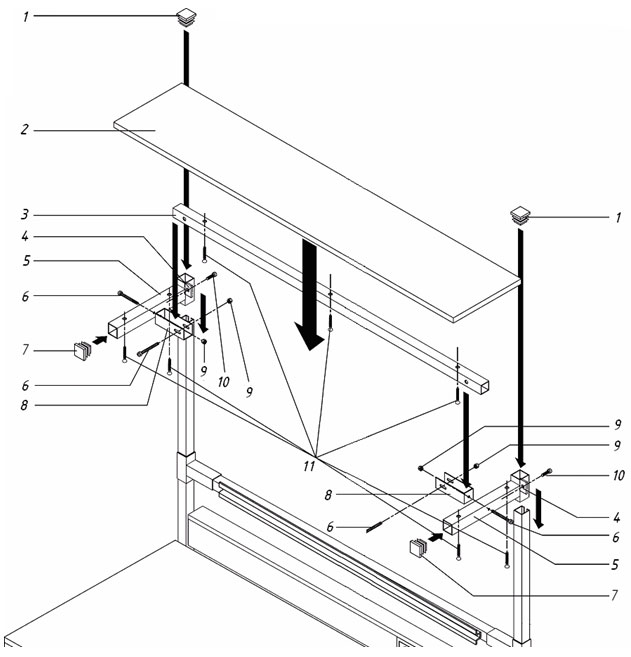

В комплект полки для стола Викинг входят:

1. Заглушка 35х35 – 2 шт, только для варианта стола БЕЗ освещения.
2. Столешница полки – 1 шт.
3. Поперечина полки – 1 шт.
4. Пластина крепежная с 1-им отверстием – 2 шт.
5. Держатель полки – 2 шт.
6. Винт М6х50 – 4 шт.
7. Заглушка 40х40 – 2 шт.
8. Скоба крепежная – 2 шт.
9. Гайка М6 – 4 шт.
10. Болт М10х25 – 2 шт.
11. Саморез М5х55 – 7 шт.
12. Шайба М6 – 4 шт.

Последовательность сборки

1. ВНИМАНИЕ! Прежде чем устанавливать полку, проверьте – не входят ли в комплект верхней части стола: электропанель, рельс для установки дополнительного оборудования, перфопанель, или дополнительные полки. Если входят, то сначала установите их.
2. Установить задние стойки (инструкция прилагается).
3. Вставить во внутреннюю полость держателя полки – 5 крепежную пластину – 4. Удерживая ее рукой, через отверстия в стяжке наживить на планку болты – 10.
4. Надеть на стойки держатели полки – 5, таким образом, чтобы болты – 10 вошли в паз стойки, а пластины крепежные – 4 оказались во внутренних полостях держателя полки – 5.
5. Выровнять держатели полки – 5 по высоте и затянуть болты – 10.
6. При помощи винтов – 6, гаек – 9 и шайб – 12 установить крепежные скобы – 8.
7. Установить поперечину полки – 3 и зафиксировать винтами – 6, гайками – 9 и шайбами – 12.
8. Положить столешницу полки – 2 на крепежные скобы – 8, выровнять по сторонам и зафиксировать саморезами – 11.
9. Затянуть весь крепеж до рабочего состояния.
10. Установить заглушки – 1, 7.
