Инструкция по установке задних стоек для стола



Инструкция по установке задних стоек для стола Викинг

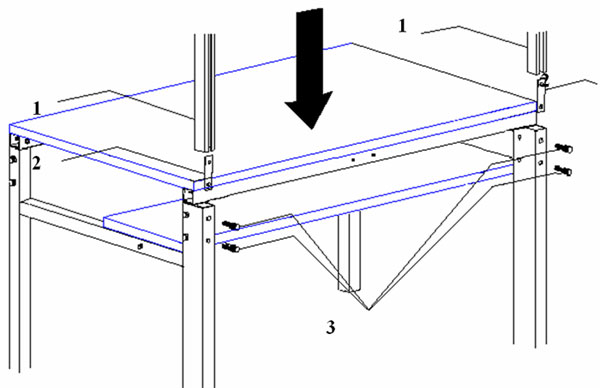

В комплект задних стоек для стола Викинг входят:

1. Стойка задняя – 2 шт.
2. Крепежная пластина с 2 отв. – 2 шт. (для варианта без полки)
3. Болт М10х25 – 4 шт. (для варианта без полки)

Последовательность сборки

1. Аккуратно распаковать комплект деталей для установки задних стоек.
2. Вставить во внутреннюю полость тыльной части боковины стола крепежную пластину – 2, удерживая ее рукой.
3. Через торцевое отверстие в боковине стола, наживить на пластину – 2 болты – 3.
4. Вставить заднюю стойку – 1 таким образом, чтобы болты – 3 вошли в паз стойки, а крепежная пластина – 2 оказались во внутренней полости стойки.
5. Закрепить заднюю стойку – 1, затянув болты – 3.
6. Повторите  п.2 – 5 и со второй боковиной стола.
7. Затяните весь крепеж до рабочего состояния.
