Инструкция по установке лампы для стола



Инструкция по установке лампы для стола

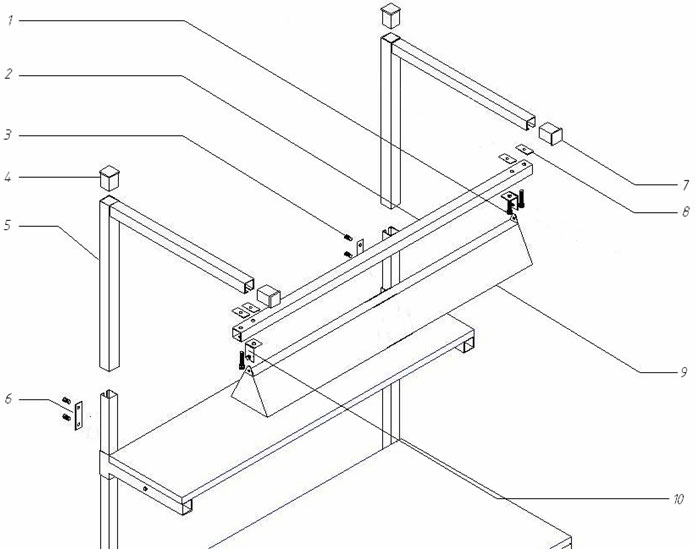

В комплект лампы для стола Викинг входят:

1 – Болт М10х50 – 4шт. (2 шт. для стола длиной 1200 мм.)
2 – Перекладина лампы – 1шт.
3 – Болт М10х25 – 4шт.
4 – Заглушка 40х40 – 2шт.
5 – Держатель перекладины лампы – 2шт.
6 – Крепежная пластина с 2 отв. – 2шт.
7 – Заглушка 35х35 – 4шт.
8 – Крепежная пластина с 1 отв. – 4шт. (2 шт. для стола длиной 1200 мм.)
9 – Лампа в сборе – 1шт.
10 – Уголок лампы – 2шт.
11 –Винт М6х16 – 2шт.
12 – Гайка М6 – 2шт.
13 – Шайба М6 – 2шт.

Последовательность сборки

1. ВНИМАНИЕ! Установка лампы – это завершающий этап сборки стола. Проверьте, установили ли вы остальное оборудование стола Викинг.
2. Аккуратно распаковать комплект деталей для установки лампы.
3. Вставьте во внутреннюю полость держателей лампы – 5 крепежные пластины – 6 и, удерживая их пальцем, наживите болты – 3.
4. Вставьте болты – 1 в отверстие кронштейнов лампы – 10, таким образом, чтобы они проходили сквозь них, перекладину лампы – 2 (ближние к центру отверстия, в случае стола длиной 1200мм.), и наживите их на пластины с одним отверстием – 8.
5. Установите каркас в держатели лампы – 5, и закрепите его с помощью болтов – 1, и пластин с одним отверстием – 8.
6. Вставьте и закрепите лампу – 9 в пространстве между кронштейнами – 10, при помощи винтов – 11, гаек – 12 и шайб – 13.
7. Затяните болты – 1.
8. Вставьте в держатели лампы – 5 вертикальные стойки стола таким образом, чтобы болты – 3 вошли в паз стоек, а крепежные пластины – 6 оказались во внутренней полости стоек.
9. Затяните болты – 3, установив, держатели лампы – 5 на нужной высоте.
10. Установите заглушки 4, 7.
11. Закрепите крепеж до рабочего состояния.
