Анализатор качества электрической энергии MI 2392

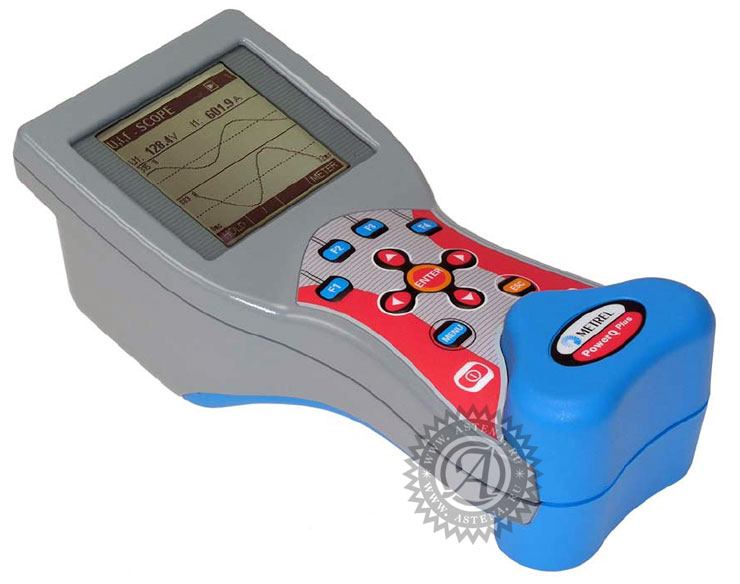

Анализатор качества электрической энергии Metrel MI 2392 PowerQ Plus

Модель MI 2392 снята с производства. Замена - MI 2892.

Metrel MI 2392 PowerQ Plus – портативный трехфазный комплексный анализатор качества электрической энергии, который характеризуется отличным соотношением цена – качество и, вместе с тем, отличается простотой управления. Благодаря встроенной запрограммированной процедуре измерения, прямо на месте измерений, без наличия ПК, помимо наблюдения и регистрации параметров электроэнергии, может быть произведен анализ событий, происходящих в сети.

Функции MI 2392

  • Измерение тока и напряжения на 3 фазах
  • Расчет коэффициента несинусоидальности
  • Измерение мощности (полной, активной и реактивной, cos φ, коэффициента мощности)
  • Построение фазной диаграммы; определение разбалансировки
  • Регистрация событий: провалов, выбросов и прерываний напряжения
  • Регистрация пускового тока
  • Измерение энергии
  • Функция осциллографа

Отличительные особенности:

  • Простое управление прибором посредством меню
  • Регистрация сигналов в течение нескольких дней
  • В стандартный комплект поставки включено ПО PowerView, с помощью которого возможно представление полученных результатов в табличной и графической форме
  • Прибор отличается легкостью и эргономичностью и оснащен большим ЖК экраном с подсветкой
  • Размеры: 220 x 115 x 90 мм
  • Масса (без аксессуаров): 0,65 кг

Комплект поставки MI 2392

  • Прибор PowerQ Plus
  • Токовые клещи 1000 A / 1 В, 3 шт.
  • Измерительные наконечники, 3 шт.
  • Зажимы типа «крокодил», 4шт.
  • ПО PowerView на CD
  • Кабель RS 232
  • Кабель PS 2- USB
  • Адаптер питания
  • Аккумуляторные батареи NiMh, 1,2 В, 6 шт.
  • Сумка для переноски
  • Руководство по эксплуатации
  • Свидетельство о калибровке

Технические данные MI 2392

Функция Диапазон измерений Разрешение Погрешность измерений
Напряжение
   3,0 … 70,0 В (скз) 0,1 В ±(1% от измер. + 0,5 В)
 5,0 … 130,0 В (скз) 0,1 В ±(1% от измер. + 0,8 В)
 10,0 … 300,0 В (скз) 0,1 В ±(1% от измер. + 1,5 В)
 20,0 … 550,0 В (скз) 0,1 В ±(1% от измер. + 2,5 В)
Количество входов 3
Коэффициент амплитуды 1,4
Частота дискретизации 5120 Гц
 Ток
  4,0 (0,0) … 100 мВ (скз) (4 … 100) A* 0,1 A ±(2% от измер.  + 0,3 A)
0,04 (0,00) … 1 В (скз) (40 … 1000) A* 0,1 А ±(2% от измер.  + 3 A)
Количество входов 3
Коэффициент амплитуды 2,3
Частота дискретизации 5120 Гц
Частота 45,00 … 66,00 Гц 0,01 Гц ±(0,5 % от измер. + 0,2 Гц)
Мощность (активная, реактивная, полная) [Вт, Вар, ВА]  0,000 к … 0,999 к 1 ±(3% от измер.  + 3 емр)
0,00 к … 9,99 к 10 ±(3% от измер.  + 3 емр)
0,0 к … 999,9 к 100 ±(3% от измер.  + 3 емр)
0,000 M … 9,999 M 1 к ±(3% от измер.  + 3 емр)
0,00 M … 99,99 M 10 к ±(3% от измер.  + 3 емр)
0,0 M … 999,9 M 100 к ±(3% от измер.  + 3 емр)
0,000 Г … 9,999 Г ±(3% от измер.  + 3 емр)
0,00 Г … 40,00 Г 10 М ±(3% от измер.  + 3 емр)
    ±(3% от измер.  + 3 емр)
Коэффициент мощности, cosφ  0,00 … 0,39 0,01 ±0,06
 0,40 … 1,00 0,01 ±0,03
Гармоники напряжения и тока (до 50-й) UM > 3 % UN; IM > 3 % IN 0,10% 5 % UM (IM)(3 % для пост. тока)
    0,15 % UN
UM < 3 % UN; IM < 3 % IN 0,10%
Разбалансировка напряжения 0,0 … 5,0% 0,10% 0,15%
Разбалансировка тока 0,0 … 20% 0,10% 1%
Регистрация сигналов
Период интегрирования 1…1800 с
Макс. количество регистрируемых сигналов 6
Подключение к ПК RS 232, USB
Дисплей ЖК экран с подсветкой, 160 x 160 пикс.
Память Статическое ОЗУ, 1024 кБ, энергонезависимое
Питание 230 В V или 6x1,2 В NiCd / NiMh аккум. батарей AA
Категория перенапряжения  600 В CAT III
Класс защиты Двойная изоляция
