MI 2592



Анализатор качества электрической энергии Metrel MI 2592 PowerQ



Анализатор качества электрической энергии Metrel MI 2592 PowerQ4

Модель MI 2592 снята с производства. Замена - MI 2892.

MI 2592 - портативный трёхфазный анализатор качества электрической энергии, созданный в соответствии со стандартом МЭК 61000-4-30, класс S. Благодаря лёгкому эргономичному корпусу, высокоинформативному экрану MI2592 может быть использован для оперативного контроля качества электрической энергии. Профессиональные протоколы измерений, а также отчеты в графической форме создаются с помощью программного обеспечения, входящего в основной комплект.

Функции MI 2592

  • Измерение напряжения (TRMS, пиковые значения).
  • Измерение силы тока (TRMS, пиковые значения).
  • Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих (до 50-й гармоники).
  • Измерение мощности (полной, активной и реактивной), а также cos φ и коэффициента мощности.
  • Измерение энергии.
  • Измерение коэффициентов несимметрии по прямой и обратной последовательности, токов и напряжений прямой, нулевой и обратной последовательностей, построение фазной диаграммы.
  • Измерение фликера в соответствии со стандартом МЭК 61000-4-15.
  • Регистрация событий: провалов и прерываний напряжения, перенапряжений.
  • Регистрация пускового тока.
  • Функция осциллографа. Возможность записи формы сигнала.

Отличительные особенности:

  • 4 измерительных канала напряжения с широким диапазоном измерения.
  • 4 измерительных канала тока с автоматическим распознаванием типа клещей.
  • Запись по пользовательским уставкам. Оператор имеет возможность задать до 10 уставок, на основании любой величины регистрируемой прибором.
  • Одновременное измерение и запись основных показателей качества электроэнергии.
  • 4-квадрантное измерение.
  • Одновременный контроль 509 параметров.
  • 8Мб встроенной памяти позволяет вести запись в течение 4 недель.
  • Большой ЖК-дисплей, 320х200.
  • Основной комплект содержит гибкие токовые клещи на 3кА.
  • Одновременное 8 канальное 16 битное АЦ преобразование для минимизации фазовой погрешности.
  • Масса (без аксессуаров): 0,65 кг

Комплект поставки

  • Прибор MI 2592 PowerQ4
  • Токовые клещи А1227 3000 A/300А/30А / 1 В, 4 шт.
  • Измерительные наконечники красные, 3 шт.
  • Измерительный наконечник черный, 1 шт.
  • Зажимы типа «крокодил», красные, 3 шт.
  • Зажим типа «крокодил», черный 1 шт.
  • Зажим типа «крокодил», зеленый 1 шт.
  • Измерительные проводники, красные 3шт.
  • Измерительный проводник, черный 1 шт.
  • Измерительный проводник, зеленый 1 шт.
  • ПО SW PowerView c кабелями RS232 и USB
  • Адаптер питания.
  • Аккумуляторные батареи, 6 шт.
  • Сумка.
  • Руководство по эксплуатации.
  • Калибровочный сертификат.

Фотографии MI 2592

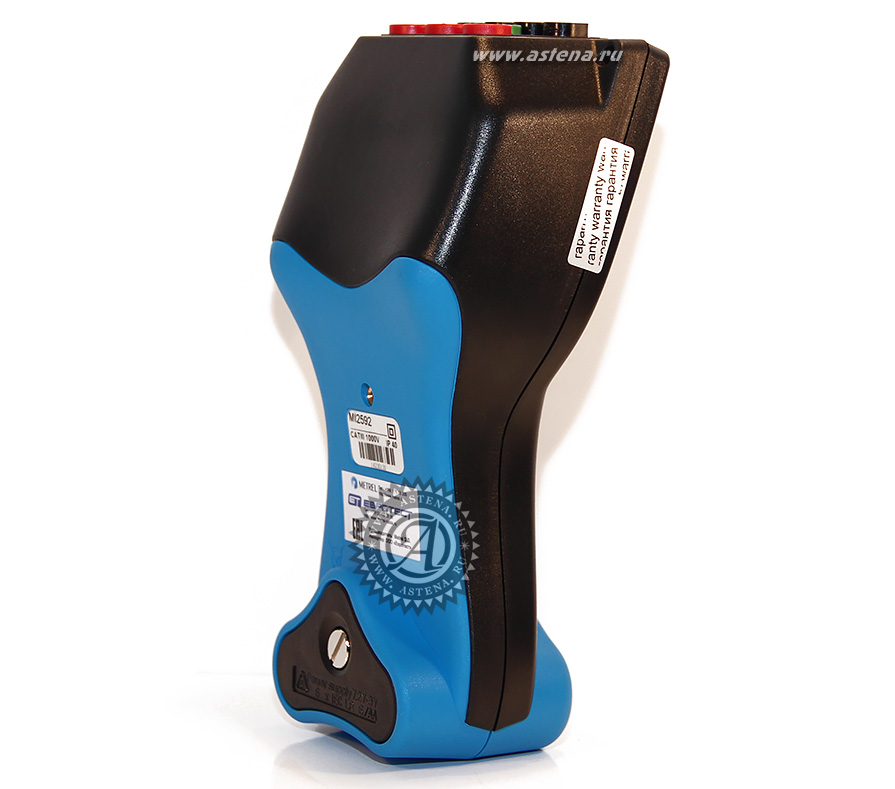

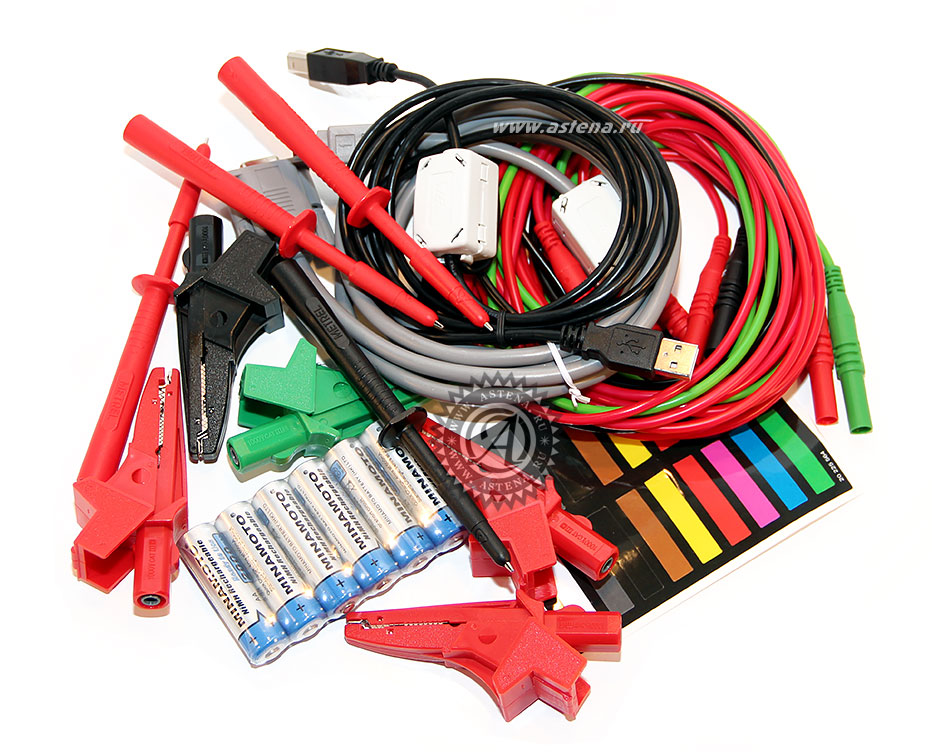

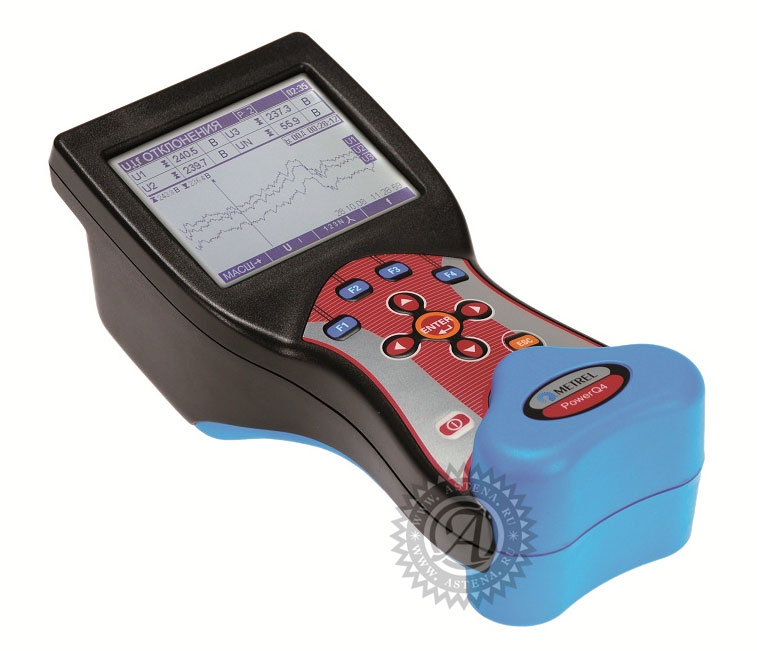

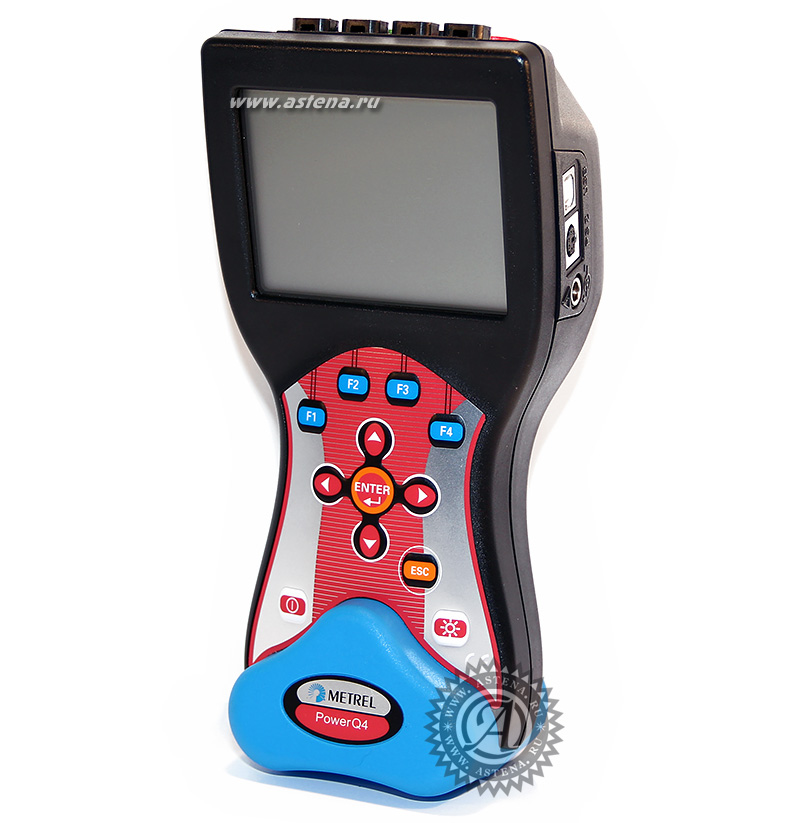

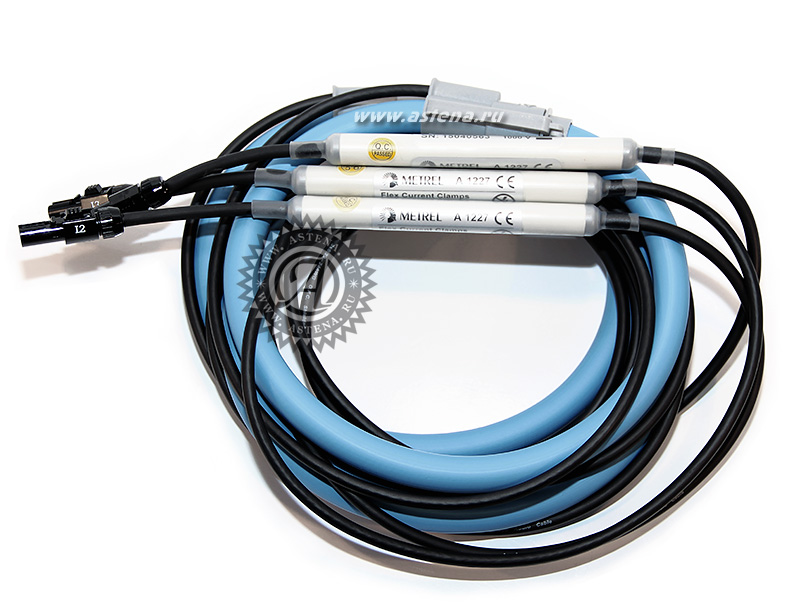

Фотография прибора Metrel MI 2592 PowerQ4 Metrel MI 2592 PowerQ4 Стандартный комплект поставки Однофазные гибкие токовые клещи А1227


Технические данные MI 2592

Функция Диапазон измерения Разрешение Погрешность измерений
Напряжение
  5…1500В(UL-N) (скз) 10мВ ±(0,2%)
20…2600(UL-L) (скз) 100мВ

Ток


3 … 6000 A  (клещи А 1227)

50мА...1200А (клещи А1281)

0,1A ( клещи А 1227)

0,01А (клещи А1281)

±(1,5%)( клещи А 1227)

±(0,4%)( клещи А 1281)

Частота 10,00 … 70,00 Гц 2 мГц ±10мГц
Мощность (активная, реактивная, полная) [Вт, Вар, ВА]

0,000 к … 999,9к (клещи А 1227)

0,000 к … 999,9к (клещи А 1281)

4

±(1,8%)(клещи А 1227)

±(0,8%)(клещи А 1281)

Коэффициент мощности,  -1,00…1,00 0,01 ±0,02
Cos φ 0.00…1.00 0.01 ±0,02
Гармоники напряжения и тока (до 50-й) Uhn < 3 % UNOM 10 мВ 0,15 % UNOM
3 % UNOM <Uhn < 20 % UNOM 0,5% Uhn

Ihn < 10 % IN 0,15 % INOM
10 % IN <Ihn < 100 % IN 0,5% Ihn


Коэффициент искажения синусоидальности (THD) 0% UNOM <THDU<20% UNOM 0.1% ±0,3
0%IN <THDI<100% IN ±0,6
100%IN <THDI<200% IN ±1,5
Провалы и перенапряжения:
величина напряжения 20…1500В 10мВ 0,50%
длительность 30мс…70 дней 1мс ±20мс

Регистрация сигналов
Период интегрирования 1…3600 с
Макс. количество регистрируемых сигналов 509
Подключение к ПК RS 232, USB
Дисплей ЖК экран с подсветкой, 320 x 200 пикс.
Память Статическое ОЗУ, 8 МБ, энергонезависимое
Питание 230 В  или 6x1,2 В NiCd / NiMh аккум. батарей AA
Категория перенапряжения  1000 В /CAT III; 600 В /CAT IV
Класс защиты Двойная изоляция
