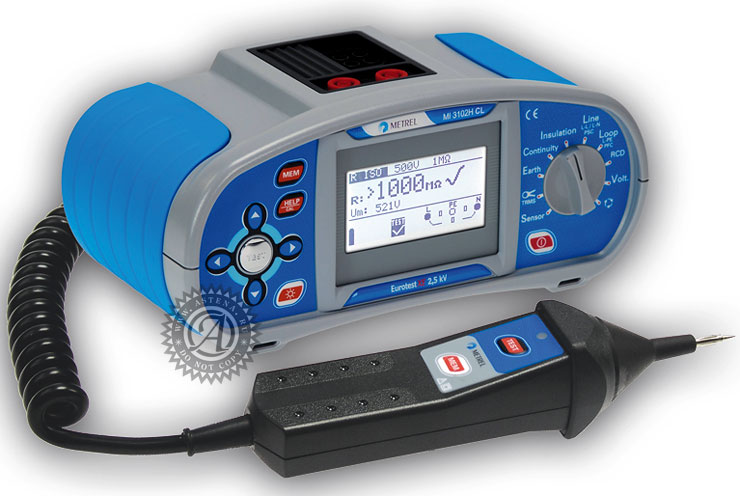

Измеритель параметров электроустановок MI 3102H CL



MI 3102H CL



Измеритель параметров электроустановок Metrel MI 3102H CL EurotestCOMBO

Востребованность 2-х клещевого метода измерения сопротивления заземления послужила причиной еще одной доработки прибора MI 3102H (напомним, что в 2010 году этот измеритель уже был дополнен функцией диагностики изоляции путем вычисления коэффициентов абсорбции и поляризации). Итогом планомерной работы разработчиков METREL по усовершенствованию MI 3102H стала модель MI 3102H CL, которая дает пользователю возможность не прибегать к забиванию штырей в грунт при измерении сопротивления заземляющих устройств.

Таким образом, измеритель параметров электроустановок MI 3102H CL обладает уникальным набором функций:
измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
измерение коэффициентов абсорбции (DAR), поляризации (PI), R60
проверка непрерывности защитных проводников;
измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
проверка параметров селективных с стандартных УЗО АС и А типов с номинальными токами отключения от 10 мА до 1 А;
контроль порядка чередования фаз в трехфазных системах;
измерение сопротивления заземления по 3-х проводной схеме;
измерение сопротивления заземления 2-х клещевым методом (без использования штырей) с помощью опциональных клещей А1018, А1019;
измерение и частоты напряжения;
измерение силы тока (TRMS) с помощью опциональных клещей А1018;
измерение освещенности с помощью опциональных датчиков А1172, А1173.

Отличительные особенности MI 3102H CL

Встроенная 3-х уровневая память и позволяет сохранять более 500 измерений
Полная русификация
ПО Eurolink PRO позволяет быстро генерировать отчеты измерений
Рабочие условия от -10°с до +40°С, максимальная относительная влажность 95%
Размеры (в мм): 230 x 103 x 115
Масса: 1,3 кг

Комплект поставки MI 3102H CL (смотреть фото)
  • Прибор EurotestXЕ 2,5 кВ
  • Щуп «commander» с наконечником с двумя функциональными клавишами, 1,5 м
  • Измерительный кабель с вилкой Шуко
  • 2,5-кВ измерительный кабель для измерения сопротивления изоляции (2 1,5 м)
  • Универсальный измерительный кабель, 1,5 м, 3 шт.
  • Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри, 2 шт.)
  • Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов
  • Измерительные наконечники, 3 шт. (синий, черный, зеленый)
  • Зажим типа "крокодил", 3 шт. (черный, синий, зеленый)
  • Кабель RS232/PC
  • Кабель USB
  • Мягкая сумка для переноски
  • Мягкий ремень для переноски
  • Программное обеспечение SW Eurolink PRO на CD
  • Руководство по эксплуатации
  • Книга «Guide for testing and verification of low voltage installations» на CD
  • Свидетельство о калибровке

Дополнительные принадлежности к прибору MI 3102H CL (смотреть фото)

  • А1018 Токоизмерительные клещи (диапазон измерения от 0,5мА)
  • A1019 Токоизмерительные клещи (диапазон измерения от 0,2А) (Для измерения заземления без использования вспомогательных штырей необходимы А 1018 и А 1019)
  • А1074 Миниатюрные токовые клещи (диапазон измерения от 0,2А)
  • S2027 Комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 50 м)
  • S2025 Соединительные провода к клещам А1074, А1019
  • S2012 Комплект проводов для проверки непрерывности, 10 м, 2 шт.
  • A1110 Измерительный кабель с трёхфазной вилкой
  • А1111 Измерительный кабель с трёхфазной вилкой и переключателем функций
  • А1026 Измерительный провод 20 м., красный
  • A 1012 Измерительный провод, зеленый, 4 м
  • А1160 6-ти элементное зарядное устройство
  • А1164 Тестовый провод, черный, 50 м
  • A1169 12-ти элементное зарядное устройство
  • А1172 Люксметр высокой точности, тип В
  • А1173 Люксметр, тип С
  • A 1201 Изолированный стержень для дистанционных имзерений параметров электроустановок
  • А 1202 Удлиняющая насадка для А 1201
  • А1170 Щуп "commander"с евровилкой и клавишами "старт" и "сохранить"
  • А1197 Щуп "commander" с наконечником 3-проводный
  • A 1256 Щуп "commander" с сетевой вилкой 1,5 м (прямой кабель)
  • А 1011 Измерительный кабель 3 х 1,5 м

Фотографии MI 3102H CL

Фотография прибора MI 3102H CL Внешний вид прибора MI3102H Фотография задней панели MI 3102H Вид снизу на измеритель MI 3102H

Сумка для переноски MI 3102H CL Расположение внутри сумки Комплектация прибора MI 3102H Документация к прибору MI 3102H



Внешний вид, размеры паяльных сменных наконечников (серия T18) для паяльной станции Hakko FX-888D








Технические данные MI 3102H CL

Параметры Значения
Функция Диапазон измерения Разрешение Погрешность измерений
Сопротивление изоляции U=100 В, 250 В:
R: 0,000 …1,999 МОм  0,001 МОм ±(5% от измер.+ 3 ед.мл.р.)
     2,00 … 99,99 МОм 0,01 МОм ±(5% от измер.+ 3 ед.мл.р.)
     100,0 … 199,9 МОм 0,1 МОм ±(5% от измер.+ 3 ед.мл.р.)
U= 500 В, 1 кВ
R: 0,000 …1,999 МОм 0,001MОм ±(2% от измер.+ 3 ед.мл.р.)
     2,00 … 99,99 МОм 0,01 МОм ±(2% от измер.+ 3 ед.мл.р.)
     100,0 … 199,9 МОм 0,1 МОм ±(2% от измер.+ 3 ед.мл.р.)
     200 … 999 МОм 1 МОм ±(10 % от измер.)
U= 2,5 кВ
R: 0,000 …1,999 МОм 0,001 МОм ±(2% от измер.+ 3 ед.мл.р.)
     2,00 … 99,99 МОм 0,01 МОм ±(2% от измер.+ 3 ед.мл.р.)
     100,0 … 199,9 МОм 0,1 МОм ±(2% от измер.+ 3 ед.мл.р.)
     200 … 1999 МОм 1 МОм ±(10 % от измер.)
     2,00 … 9,99 ГОм 10 МОм ±(10 % от измер.)
Коэффициент абсорбции (DAR)/ поляризации (PI) 0,01…9,99 0,01 ±(5% от измер.+ 2 ед.мл.р.)
10,0…100,0 0,1 ±(5% от измер.)
Непрерывность защитного проводника при токе 200мА   0,00 …19,99 Ом 0,01 Ом ±(3 % от измер.+ 3 ед.мл.р.)
20,0 … 99,9 Ом 0,1 Ом ±(5 % от измер.)
100 … 1999 Ом 1 Ом ±(5 % от измер.)
Непрерывность защитного проводника при токе 7мА   0,0 …99,9 Ом 0,1 Ом  ±(5% от измер.+ 3 ед.мл.р.)
100 … 1999 Ом 1 Ом ±(5% от измер.+ 3 ед.мл.р.)
Полное сопротивление линии  0,00 … 19,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
20,0… 99,9 Ом 0,1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
100 … 1999 Ом 1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
Полное сопротивление контура 0,00 … 19,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
20,0 …99,9 Ом 0,1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
100 …1999 Ом 1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
Полное сопротивление контура, режим без отключения УЗО 0,00 … 19,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
20,0 …99,9 Ом 0,1 Ом ±(10 % от измер.)
100 …1999 Ом 1 Ом ±(10 % от измер.)
Предполагаемый ток КЗ  0,00…19,99 А 0,01 А См. погрешность измерения полного сопротивления контура или линии
20,0…99,9 А 0,1 А
100…999 А 1 А
1,00…9,99 кА 10 А
10…24,4 кА 100 А
Напряжение 0  … 500 В  1 В ±(2 % от измер.+ 2 ед.мл.р.)
Частота 45,0 Гц … 65,0 Гц 0,1 Гц ±2 ед.мл.р.
Параметры УЗО  10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
Номинальный отключающий ток IΔN
  0, 0 …9,9 В 0,1 В (от 0% до 10%) от измер.+ 2 ед.мл.р.
Напряжение прикосновения 10,0…99,9 В 0,1 В (от 0% до 10%) от измер.

Время срабатывания 0 … 500 мс  1 мс ±3 мс
Ток срабатывания   0,05 x IΔN ±0,1 x IΔN
0,2 x IΔN …1,1 x IΔN (тип AC, IΔN = 10 мА)
0,2 x IΔN …2,2 x IΔN (тип A, IΔN = 10 мА) 0,05 x IΔN ±0,1 x IΔN
0,2 x IΔN …1,1 x IΔN (тип AС,IΔN
 30 мА) 0,05 x IΔN ±0,1 x IΔN
0,2 x IΔN …1,5 x IΔN (тип А, IΔN
 30 мА)  0,05 x IΔN ±0,1 x IΔN

Сопротивление заземления по 3-х проводной схеме 0,00…19,99 Ом 0,01 Ом ±(2 % от измер.+ 3 ед.мл.р.)
  20,0…99,9 Ом 0,1 Ом ±(2 % от измер.+ 3 ед.мл.р.)
  100 …1999 Ом 1 Ом ±(2 % от измер.+ 3 ед.мл.р.)
Сопротивление заземления 2-х клещевым методом 0,00…9,99 0,01 ±(10% от измер + 10 ед. мл. р.)
    ±10% от измер
10,0…19,9 0,1 ±20% от измер
20,0…29,9 0,1 ±30% от измер
30,0…39,9 0,1
Освещенность 0,01 …19,99 люкс 0,01 люкс ±(5 % от измер.+ 2 ед.мл.р.)
20,0 …199,9 люкс 0,1 люкс ±5 % от измер.
200 …1999 люкс 1 люкс ±5 % от измер.
2,00 …19,99 клюкс 10 люкс ±5 % от измер.

Истинное среднеквадратическое значение силы тока 0,0 мА…99,9 мА 0,1 мА ±(5 % от измер.+ 3 ед.мл.р.)
100 мА…999 мА 1 мА ±5 % от измер.
1,00 A …19,99 A 0,01 A ±5 % от измер.
Питание 6 шт.1,5В алкалиновых/1,2В аккумуляторных батареи размер АА
Категория перенапряжения 600 В CAT III; 300 В CAT IV
Класс защиты от поражения электротоком Двойная изоляция
Подключение к ПК RS 232 или USB
