MI 3200



измеритель сопротивления изоляции MI 3200

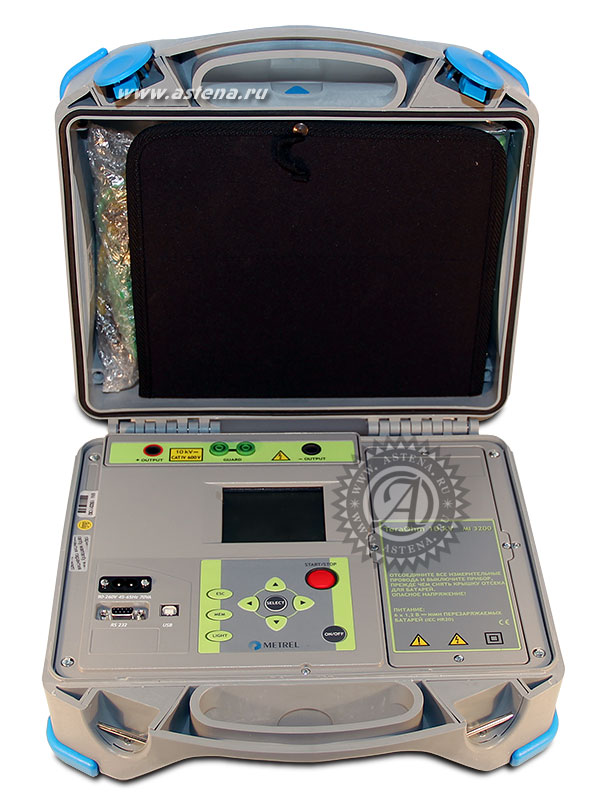

Многофункциональный измеритель сопротивления изоляции MI 3200

Прибор Metrel MI 3200 TeraOhm 10 kV, предназначен для осуществления контроля состояния изоляционных материалов. Наличие различных режимов испытаний (высоковольтные испытания, измерение сопротивления изоляции, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика и др.) позволяет получить достоверную и полную информацию о состоянии изоляции. Встроенная память, связь с ПК, удобный для переноски корпус, выполненный в виде чемодана, высококачественные принадлежности обеспечивают комфорт и безопасность при работе с TeraOhm 10 kV.

Функции MI3200:

  • Измерение сопротивления изоляции до 10 ТОм напряжением до 10 кВ постоянного тока, построение графика R(t).
  • Измерение емкости испытываемого объекта.
  • Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы.
  • Измерение выдерживаемого напряжения / тока пробоя.
  • Расчет индекса поляризации PI.
  • Расчет коэффициента диэлектрического поглощения DAR.
  • Расчет коэффициента диэлектрического разряда DD.
  • Измерение напряжения и частоты переменного и постоянного тока до 600 В.

Отличительные особенности:

  • Возможность задания измерительного напряжения в диапазоне от 500 В до 10 кВ с шагом 25 В.
  • Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения).
  • Широкий диапазон измерения сопротивления – до 10 ТОм.
  • Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD.
  • Построение графика R(t).
  • Автоматическая калибровка после включения.
  • Встроенный таймер позволяет задавать время измерения от 1 с до 30 мин.
  • Автоматический разряд испытываемого объекта после завершения измерений.
  • Высокая устойчивость к электромагнитным помехам.
  • Наличие защитного проводника GUARD для отведения поверхностных токов утечки.
  • Экранированные измерительные кабели.
  • Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации.
  • Встроенная память рассчитана на 1000 измерений, сопровождающихся датой и временем проведения измерений..
  • Подключение к ПК посредством USB и RS232.
  • Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений.
  • Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство.
  • Размеры: 360 x 160 x 330 мм.
  • Масса (без аксессуаров): 5,5 кг.

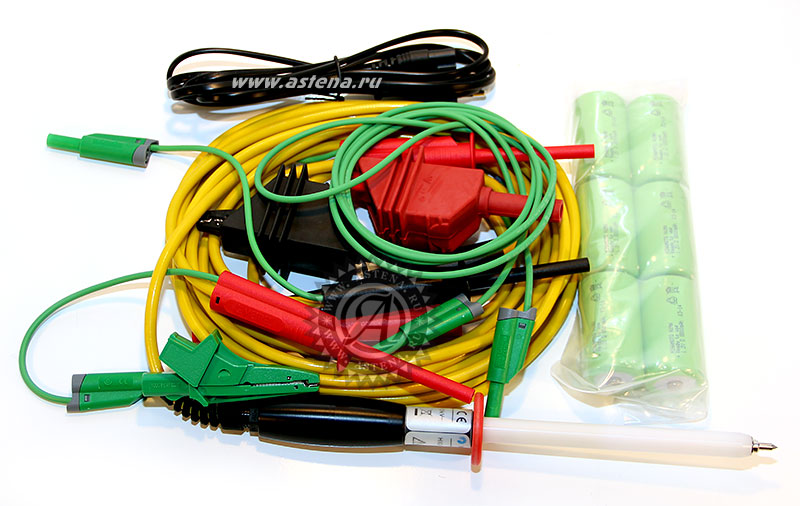

Комплект поставки MI 3200

  • Прибор TeraOhm 10 кВ
  • 10 кВ экранированный измерительный кабель с наконечником, 2 м
  • 10 кВ экранированный измерительный кабель, красный, 2 м
  • 10 кВ экранированный измерительный кабель, черный, 2 м
  • 10 кВ зажим типа «крокодил», красный
  • 10 кВ зажим типа «крокодил», черный
  • Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м
  • Сетевой кабель
  • 1,2 В аккумуляторные батареи NiMH, 6 шт.
  • Книга „Guide to modern insulation testing“ на CD
  • Руководство по эксплуатации
  • Свидетельство о калибровке

Комплект поставки MI 3200

Комплект поставки MI 3200


Технические данные MI 3200

Функция Диапазон измерений Разрешение Погрешность измерений
Сопротивление изоляции 0 … 999 кОм 1 кОм ±(5 % от измер. + 3 емр)
1,00 … 9,99 МОм 10 кОм ±(5 % от измер. + 3 емр)
10,0 … 99,9 МОм 100 кОм ±(5 % от измер. + 3 емр)
100 … 999 МОм 1 МОм ±(5 % от измер. + 3 емр)
1,00 … 9,99 ГОм 10 МОм ±(5 % от измер. + 3 емр)
10,0 … 99,9 ГОм 100 МОм ±(5 % от измер. + 3 емр)
100 … 999 ГОм 1 ГОм ±(5 % от измер. + 3 емр)
1,00 … 10,00 ТОм 10 ГОм ±(15 % от измер. + 3 емр)
Измерительное напряжение  0 … 9999 В 1 В ±(3 % от измер. + 3 В)
≥ 10 кВ 0,1 кВ ±3 % от измер.
Ток утечки 0,00 … 9,99 нА 0,01 нА ±(5 % от измер. + 0,05 нА)
10,0 … 99,9 нА 0,1 нА ±(5 % от измер. + 0,05 нА)
100 … 999 нА 1 нА ±(5 % от измер. + 0,05 нА)
1,00 … 9,99 мкА 10 нА ±(5 % от измер. + 0,05 нА)
10,0 … 99,9 мкА 100 нА ±(5 % от измер. + 0,05 нА)
100 … 999 мкА 1 мкА ±(5 % от измер. + 0,05 нА)
1,00 … 5,50 мА 10 мкА ±(5 % от измер. + 0,05 нА)
Отключающий ток утечки 0,000 … 0,009 мA 1 мкA ±(3 % от измер. + 3 емр)
0,01 … 5,50 мА 10 мкА ±3 % от измер.
DAR - коэффициент диэлектрического поглощения 0,01 … 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 … 100,0 0,1 ±5 % от измер.
PI - индекс поляризации 0,01 … 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 … 100,0 0,1 ±5 % от измер.
DD - коэффициент диэлектрического разряда 0,01 … 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 … 100,0 0,1 ±5 % от измер.
Измерительное напряжение 0 … 9999 В 1 В ±(3 % от измер. + 3 В)
≥ 10 кВ 0,1 кВ ±3 % от измер.
Напряжение пост. / перем. тока  0 … 600 В 1 В ±(3% от измер. + 4 В)
Частота 0 и 45…65 Гц 0,1 Гц ±0,2 Гц
Емкость 0,0 … 99,9 нФ 0,1 нФ ±(5 % от измер. + 2 емр)
100 … 999 нФ 1 нФ ±(5 % от измер. + 2 емр)
1,00 … 50,00 мкФ 10 нФ ±(5 % от измер. + 2 емр)
Питание 7,2 В пост. тока (6 x1,2 В NiMH  IEC LR20)
Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения 600 В CAT IV
Класс защиты Двойная изоляция
