MI 3201



измеритель параметров изоляции MI 3201

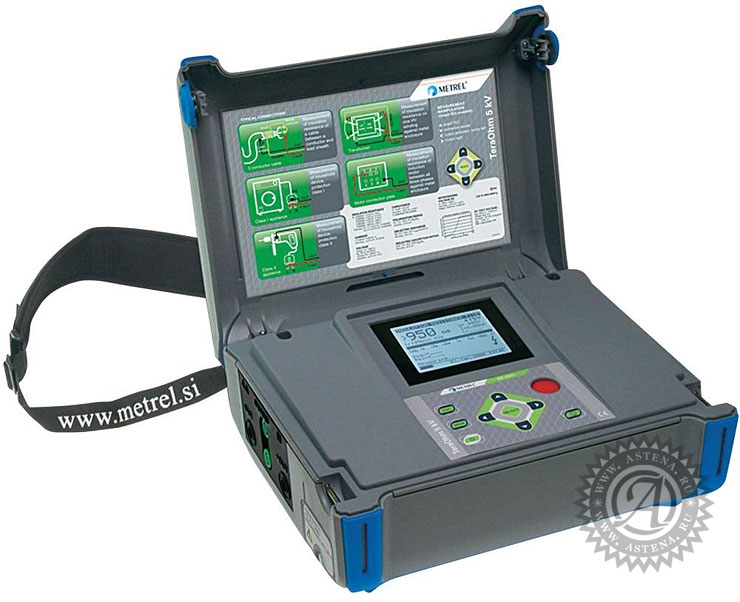

Многофункциональный измеритель параметров изоляции MI 3201

Измеритель Metrel MI 3201 TeraOhm 5 kV Plus предназначен для проведения испытаний изоляции высоким напряжением до 5кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать TeraOhm 5 kV Plus при проведении различных испытаний.

Функции MI3200:

  • Измерение сопротивления изоляции до 10Том напряжением постоянного тока до 5кВ, построение графика R(t).
  • Измерение емкости испытываемого объекта.
  • Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы.
  • Измерение выдерживаемого напряжения / тока пробоя.
  • Расчет индекса поляризации PI.
  • Расчет коэффициента диэлектрического поглощения DAR.
  • Расчет коэффициента диэлектрического разряда DD.
  • Измерение напряжения и частоты переменного и постоянного тока до 600 В.

Отличительные особенности:

  • Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В.
  • Диапазон измерения сопротивления изоляции – до 10 ТОм.
  • Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения).
  • Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD.
  • Построение графика R(t).
  • Автоматическая калибровка после включения.
  • Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин.
  • Автоматический разряд испытываемого объекта после завершения измерений.
  • Высокая устойчивость к электромагнитным помехам.
  • Наличие защитного проводника GUARD для отведения поверхностных токов утечки.
  • Экранированные измерительные кабели.
  • Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации.
  • Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений.
  • Подключение к ПК посредством USB и RS232.
  • Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений.
  • Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство.
  • Размеры: 310 x 130 x 250 мм.
  • Масса (без аксессуаров) : 3 кг.

Комплект поставки MI 3201

  • Прибор TeraOhm 5 kV Plus
  • Сумка для аксессуаров
  • Сетевой кабель
  • 10 кВ экранированный измерительный кабель, красный, 2 м
  • 10 кВ экранированный измерительный кабель, черный, 2 м
  • 10 кВ зажим типа "крокодил", красный
  • 10 кВ зажим типа "крокодил", черный
  • Защитный кабель GUARD с зажимом "крокодил", зеленый, 2 м
  • 1,2 В аккумуляторные батареи NiMH, тип С, 6 шт.
  • Книга "Guide to modern insulation testing" на CD
  • Руководство по эксплуатации
  • Свидетельство о калибровке

Технические данные MI 3201

Функция Диапазон измерений Разрешение Погрешность измерений
Сопротивление изоляции 0 … 999 кОм 1 кОм ±(5 % от измер. + 3 емр)
1,00 … 9,99 МОм 10 кОм ±(5 % от измер. + 3 емр)
10,0 … 99,9 МОм 100 кОм ±(5 % от измер. + 3 емр)
100 … 999 МОм 1 МОм ±(5 % от измер. + 3 емр)
1,00 … 9,99 ГОм 10 МОм ±(5 % от измер. + 3 емр)
10,0 … 99,9 ГОм 100 МОм ±(5 % от измер. + 3 емр)
100 … 999 ГОм 1 ГОм ±(5 % от измер. + 3 емр)
1,00 … 10,00 ТОм 10 ГОм ±(15 % от измер. + 3 емр)
Измерительное напряжение  0 ... 5500 В 1 В ±(3 % от измер. + 3 В)
Ток утечки 0,00 … 9,99 нА 0,01 нА ±(5 % от измер. + 0,05 нА)
10,0 … 99,9 нА 0,1 нА ±(5 % от измер. + 0,05 нА)
100 … 999 нА 1 нА ±(5 % от измер. + 0,05 нА)
1,00 … 9,99 мкА 10 нА ±(5 % от измер. + 0,05 нА)
10,0 … 99,9 мкА 100 нА ±(5 % от измер. + 0,05 нА)
100 … 999 мкА 1 мкА ±(5 % от измер. + 0,05 нА)
1,00 … 5,50 мА 10 мкА ±(5 % от измер. + 0,05 нА)
Отключающий ток утечки 0,000 … 0,009 мA 1 мкA ±(3 % от измер. + 3 емр)
0,01 … 5,50 мА 10 мкА ±3 % от измер.
DAR - коэффициент диэлектрического поглощения 0,01 … 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 … 100,0 0,1 ±5 % от измер.
PI - индекс поляризации 0,01 … 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 … 100,0 0,1 ±5 % от измер.
DD - коэффициент диэлектрического разряда 0,01 … 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 … 100,0 0,1 ±5 % от измер.
Измерительное напряжение 0 … 5500 В 1 В ±(3 % от измер. + 3 В)
Напряжение пост. / перем. тока  0 … 600 В 1 В ±(3% от измер. + 4 В)
Частота 0 и 45…65 Гц 0,1 Гц ±0,2 Гц
Емкость 0,0…99,9 нФ 0,1 нФ ±(5 % от измер. + 4 емр)
100 … 999 нФ 1 нФ ±(5 % от измер. + 4 емр)
1,00 … 50,00 мкФ 10 нФ ±(5 % от измер. + 4 емр)
Питание 7,2 В пост. тока (6 x1,2 В NiMH  IEC LR20)
Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения 600 В CAT IV
Класс защиты Двойная изоляция
Подключение к ПК RS 232 и USB
