Измеритель сопротивления изоляции MI 2077 Metrel

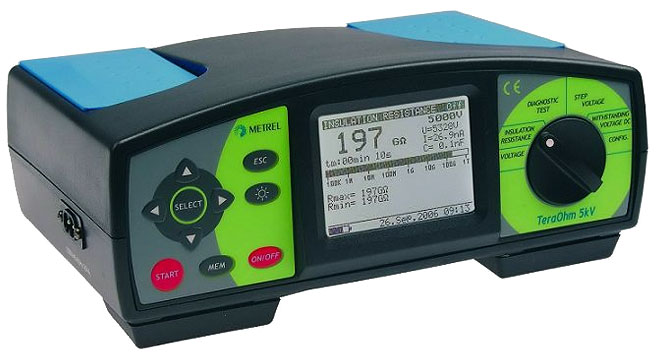

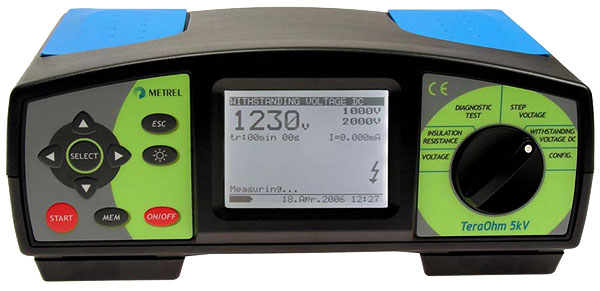

Измеритель сопротивления изоляции MI 2077

Цифровой универсальный тестер MI 2077 с максимальным испытательным напряжением до 5000 В постоянного тока и диапазоном сопротивлений до 5 Том, предназначен для тестирования изоляции в трансформаторах, кабелях, генераторах высокого напряжения, электроцепях, разрядниках для защиты от атмосферных перенапряжений, системах изоляции, во вращающихся механизмах и т. д.

Функции прибора MI 2077

  • Автоматический расчет коэффициента поляризации PI (старения изоляции);
  • коэффициент разряда диэлектрика DD;
  • коэффициент абсорбции (степени увлажненности);
  • а также измерение емкости до 50 мкФ;
  • настройка испытательного напряжения от 250 В до 5000 В с шагом 50 В;
  • регулируемое время измерения от 1 секунды до 30 минут;
  • автоматический разряд емкости измеряемых цепей после завершения измерения;
  • защитный проводник для устранения токов на поверхности изоляции;
  • измерение напряжения постоянного и переменного тока до 600В;
  • внутренняя память с возможностью сохранения до 1000 результатовизмерений;
  • опционное программное обеспечение TeraLink упрощает процедуруоценки результатов.
  • Размеры: 26 х 18 х 110м, Масса (без аксессуаров): 2,3 кг

Измеритель сопротивления изоляции MI 2077

Измеритель сопротивления изоляции MI 2077



Государственный реестр:
Тераомметры Ml 2077 прошли испытания в системе ГОСТ Р и имеют сертификат соответствия № РОСС SI.AЯ 6.B 10829.
Сертификат выдан на основании:
  • протокола испытания № 38 /263 от 30.11.2006 г. ЗАО “Региональный орган по сертификации и тестированию” Испытательный центр промышленной продукции «РОСТЕСТ-МОСКВА» (per. № РОСС RU.0001.21АЯ 3 от 30.12.2002 г.) 117 18, Москва, Нахимовский пр-т 31;
  • протокола испытания № 1298/06 от 30.11.2006 г. ИЛ по требованиям ЭМС ФГУ «Ростест-Москва» (per. № РОСС RU.0001.21MЭ19 от 10.07.2006 г.) 117 18, Москва, Нахимовский пр-т 31.
  • MI 2077 зарегистрирован в Государственном реестре средств измерений под № 34090-07 и допущен к применению в Российской Федерации.

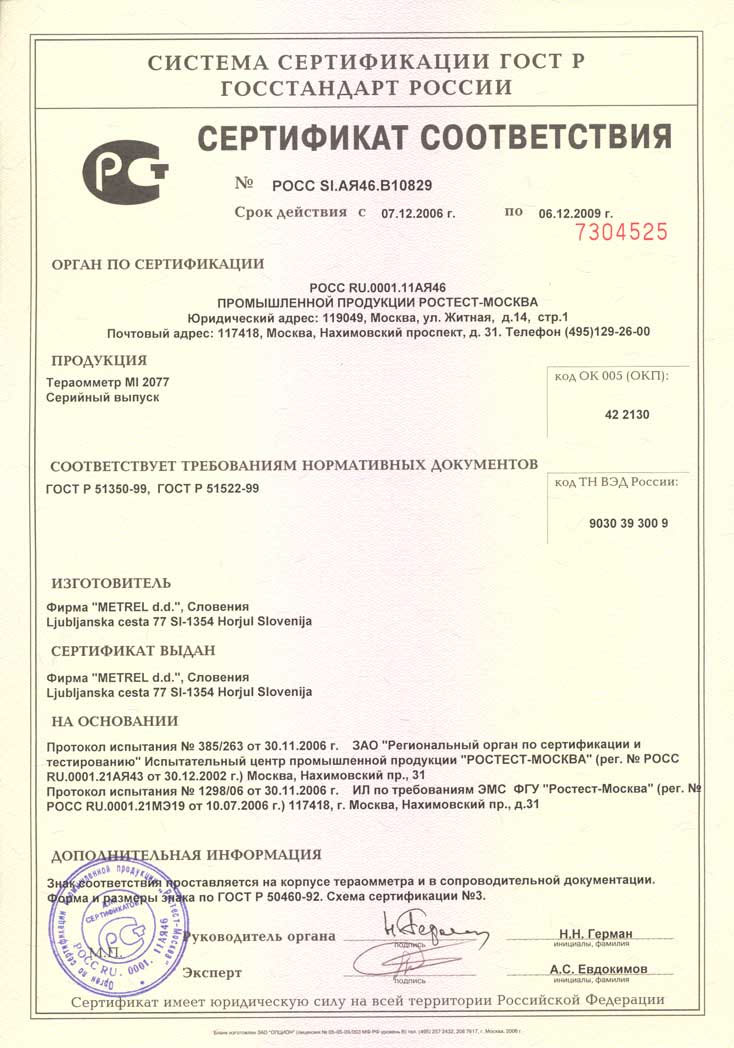

Сертификат соответствия тераомметра MI 2077. смотреть...

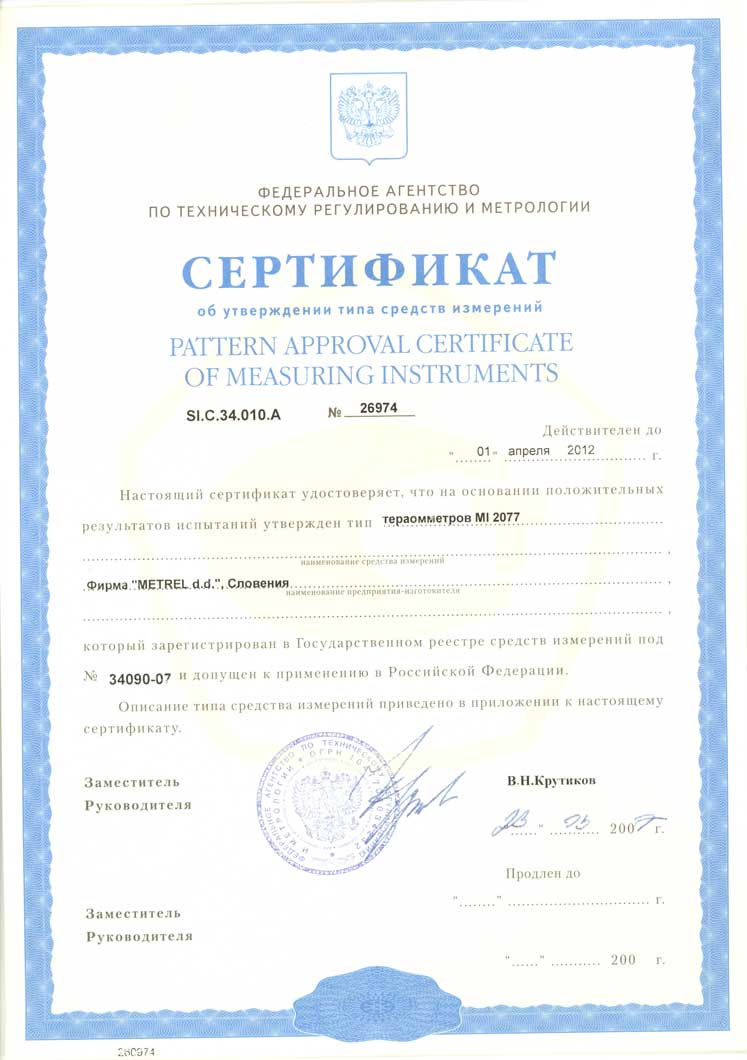

Сертификат типа MI 2077. смотреть...
Руководство по эксплуатации измерителя сопротивления изоляции MI 2077

Технические данные MI 2077

характеристика параметр значение
Электрическое сопротивление электроизоляции Диапазон измерений от 1 Мом до 5 ТОм
Разрешение 1 кОм, 10 кОм,100 кОм,1 Мом, 10 МОм,
100 Мом, 1 ГОм и10 ГОм
Погрешность измерения ±(0,05Rизм+3 е.м.р.)
Параметры испытательного напряжения постоянного тока  напряжение постоянного тока Диапазон измерений от 0 до 5000 В
Разрешение 1 В
Погрешность измерения ± (0,03Uизм+3 е.м.р.)
Ток утечки Диапазон измерений от 0,01 нА до 1,4 мА
Разрешение 0,01 нА, 0,1 нА, 1 нА,10 нА,100 нА, 1 мкА и
10 мкА
Погрешность измерения ± (0,05Iизм+0,05 нА)
Режим измерения напряжения Напряжение постоянного и переменного тока Диапазон измерений от 0 до 600 В
Разрешение 1 В
Погрешность измерения ±(0,03Uизм + З В)
частота Диапазон измерений от 45 до 65 Гц
Разрешение 0,1 Гц
Погрешность измерения ±0,2 Гц
емкость Диапазон измерений от 99,9 нФ до 50 мкФ
Разрешение 0,1 нФ, 1 нФ и 10 нФ
Погрешность измерения ± (0,05Сизм + 2 е.м.р.)
Примечание:
- RИЗm - измеренное значение электрического сопротивления электроизоляции;
- 1изм - измеренное значение тока утечки;
- Uизм - измеренное значение напряжения постоянного или переменного тока;
- Сизм - измеренное значение электрической емкости;
- е.м.р. - единица младшего разряда;
- при измерении электрического сопротивления изоляции испытательное напряжение
варьируется от 250 В до 5000 В с шагом 50 В.
