Руководство по эксплуатации MI 2077


Страница: 1 2 3 4

5.7. Испытание сопротивления изоляции ступенчатым изменением напряжения
При выборе этой функции имеются два состояния дисплея (исходное состояние и состояние с результатами после завершения измерения).

функции измерения сопротивления изоляции

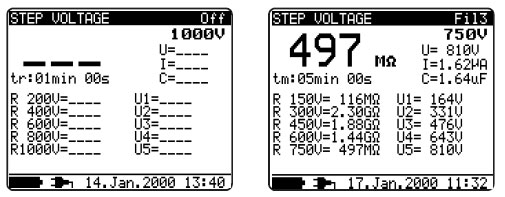

Рис. 14 Состояния дисплея в функции измерения сопротивления изоляции ступенчатым изменением напряжения


Изоляция измеряется через пять равных интервалов времени при увеличении испытательного напряжения от одной пятой до полной шкалы, см. рис. 15. Данная функция отображает уровень измеренного сопротивления изоляции в зависимости от испытательного напряжения.
Порядок проведения измерения:
- Подсоедините тестовые провода к прибору и к тестируемому объекту
- Для начала измерения нажмите кнопку START
- Подождите, когда истечет установленное в таймере время, после этого отобразится результат
- Подождите, пока тестируемый объект разрядится
- При необходимости результат (смотрите рисунок 14, справа) может быть сохранен путем двойного нажатия клавиши MEM, смотрите пункт 6.1. Сохранение, вызов и удаление результатов

Ступенчатое увеличение испытательного напряжения

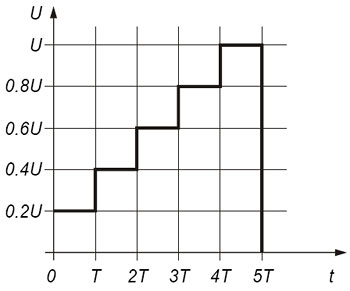

Рис. 15 Ступенчатое увеличение испытательного напряжения


Отображаемые на дисплее символы:
Ступенчатое напряжение Название выбранной функции
Off (Fil 1, Fil 2, Fil 3) Тип включенного фильтра, см. пункт 5.3. Конфигурация
1500 В Установленное испытательное напряжение-шаг 250 В
U=1593 В Действительное значение испытательного напряжения -измеренное значение
I=0.00 нА Действительное значение испытательного тока -измеренное значение
> 1.50 ТОм Сопротивление изоляции - результат
С=0.6 нФ Емкость измеряемого объекта
tm: 05 min 15 s Действительная длительность испытания
R 300 В=> 300 ГОм Последний результат 1-го шага
R 600 В=> 600 ГОм Последний результат 2-го шага
R 900 В=> 900 ГОм Последний результат 3-го шага
R1200 В=>1.2 ТГОм Последний результат 4-го шага
R1500 В=>1.5 ТОм Последний результат 5-го шага
U1= 343 В Напряжение 1-го шага
U1= 655 В Напряжение 2-го шага
U1= 948 В Напряжение 3-го шага
U1= 1284 В Напряжение 4-го шага
U1= 1593 В Напряжение 5-го шага

Примечания:
• Информация таймера отображается от начала измерения до завершения каждого шага измерения
• По завершении измерения, информация таймера отображает продолжительность всего измерения..
• Во время измерения для предупреждения оператора об опасном испытательном напряжении на дисплее появляется символ высокого напряжения
• Значение емкости измеряется во время окончательного разряда измеряемого объекта

Параметры настройки для испытания шаговым напряжением
- Нажмите клавишу SELECT, на дисплее появится меню настройки, см. рис. 16
- С помощью клавиш и выберите параметр (строку), который необходимо установить.
- С помощью клавиш и настройте параметр.
- Закончите настройку нажатием клавиш ESC или START (чтобы сразу начать выполнение измерений) или изменением положения поворотного переключателя. Последние отображаемые настройки сохранятся.

Меню настройки в измерениях сопротивления изоляции

Рис. 16 Меню настройки в измерениях сопротивления изоляции


Отображаемые на дисплее символы:
Диагностическое испытание Название выбранной функции
Установленные параметры
Unominal 1000 V Установленное испытательное напряжение-шаг 250 В
Step Time 01 min Длительность шага измерения

Примечание:
Максимальное значение Step Time -30 мин.
Предупреждение!
• Правила техники безопасности смотрите в главе Предупреждения!

5.8. Выдерживаемое напряжение
Данная функция подразумевает определение выдерживаемого напряжения изоляционного материала. Она включает в себя два вида испытаний:
а) испытание на пробой высоковольтных установок, например, подавителей помех, вызванных переходными процессами
б) измерение выдерживаемого напряжения постоянного тока с целью координации изоляции
В обоих случаях требуется определение тока пробоя. Испытательное напряжение ступенчато через заранее заданный промежуток времени увеличивается от значения Start до значения Stop, а затем в течение также заранее заданного времени испытания сохраняется значение Stop, смотрите рисунок ниже.

Испытательное напряжение без пробоя и с пробоем

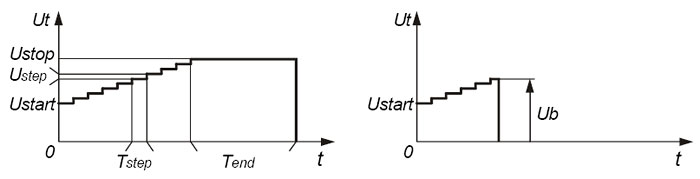

Рис. 17 Испытательное напряжение без пробоя (слева) и с пробоем (справа)


Ut - испытательное напряжение
Ustop - конечное значение испытательного напряжения
Ustep - значение шагового изменения напряжения приблизительно 20 В (постоянное значение -не задается)
Ustart - начальное значение испытательного напряжения
Tstep - длительность испытательного напряжения одного шага
Tend - длительность постоянного испытательного напряжения по достижении конечного значения
t - время
Ub - напряжение пробоя

При выборе этой функции имеются два состояния дисплея (исходное состояние и состояние с результатами после завершения измерения).

Состояния дисплея в функции измерения выдерживаемого напряжения

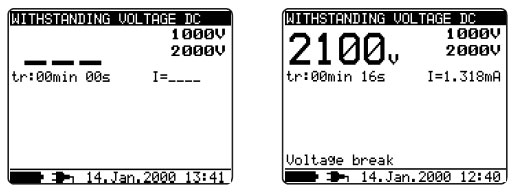

Рис. 18 Состояния дисплея в функции измерения выдерживаемого напряжения


Порядок проведения измерения:
- Подсоедините тестовые провода к прибору и к тестируемому объекту
- Для начала измерения нажмите кнопку START
- Подождите, когда истечет установленное в таймере время или пока не произойдет пробой, после этого отобразится результат
- Подождите, пока тестируемый объект разрядится
- При необходимости результат (смотрите рисунок 18, справа) может быть сохранен путем двойного нажатия клавиши MEM, смотрите пункт 6.1. Сохранение, вызов и удаление результатов
Примечание:
- Обнаружение пробоя происходит, если измеренное значение тока достигает или превышает установленный уровень тока Itrig.

Отображаемые на дисплее символы:
Выдерживаемое напряжение постоянного тока Название выбранной функции
1000 В Начальное значение испытательного напряжения
2000 В Конечное значение испытательного напряжения
2053 В Действительное значение испытательного напряжения -измеренное значение
I=0.04 нА Действительное значение испытательного тока -измеренное значение
tm: 01 min 00 s Информация таймера
Примечания:
• Информация таймера показывает время, необходимое для завершения каждого шага во время измерения, а также по завершении испытания отображает продолжительность всего испытания .
• Во время измерения для предупреждения оператора об опасном испытательном напряжении на дисплее появляется символ высокого напряжения

Отображаемые на дисплее символы:
Диагностическое испытание Название выбранной функции
Установленные параметры
Ustart 1000 V Начальное значение испытательного напряжения, шаг =50 В
Ustop 1000 V Конечное значение испытательного напряжения, шаг =50 В
Tstep 00 min 00s Длительность испытательного напряжения в одном шаге
Tend 00 min 00s Длительность постоянного испытательного напряжения по достижении конечного значения
Itrig 1.000 мА Длительность шага измерения

Параметры настройки для выдерживаемого напряжения:
- Нажмите клавишу SELECT, на дисплее появится меню настройки, см. рис. 19
- С помощью клавиш и выберите параметр (строку), который необходимо установить.
- С помощью клавиш и настройте параметр. Используя клавишу SELECT для перехода к следующему промежуточному параметру (при наличии двух или более промежуточных параметров) и повторите настройку .
- Закончите настройку нажатием клавиш ESC или START (чтобы сразу перейти к выполнению измерений) или изменением положения поворотного переключателя. Последние отображаемые настройки сохранятся.

Меню настройки в функции измерения выдерживаемого напряжения

Рис. 19 Меню настройки в функции измерения выдерживаемого напряжения


Tstep и Tend являются независимыми таймерами. Максимальное время для каждого таймера 30 мин. 60 сек.Tend начинается по завершении периода нарастания.
Период нарастания может быть вычислен по формуле:
Tramp=Tstep x (Ustop-Ustart)/20 В
Если Tstep установлено 00 мин 00 сек, то за 2 сек. напряжение увеличивается примерно на 20 В.


6. Работа с результатами
6.1. Сохранение, вызов и удаление результатов измерений
Для сохранения результатов прибор имеет энергонезависимую память. Это позволяет пользователю сначала выполнить измерения, затем вызвать их, проанализировать и вывести результаты на печать, либо передать их на компьютер для дальнейшего анализа.
При нажатии клавиши MEM на дисплее будет отображено меню, представленное на рис. 20. В меню предлагается выполнить операции сохранения, удаления или вызова результатов.

nnnn- порядковый номер сохраненного результата

Меню работы с памятью

Рис. 20 Меню работы с памятью


Существуют следующие возможности, которые можно выбрать с помощью клавиш или .
- Сохранение результата: выберите SAVE и нажатием клавиши MEM подтвердите операцию сохранения.
- Вызов сохраненного результата: выберите RCL и нажатием клавиши MEM подтвердите операцию вызова, на дисплее будет отображен последний сохраненный результат. Вместо верхнего меню появится

Цифра 0006 представляет собой порядковый номер сохраненного результата. Также с помощью клавиш и могут быть вызваны другие результаты. Чтобы выйти из меню нажмите клавиши ESC или START или измените положение поворотного переключателя.
- Удаление последнего сохраненного результата: выберите CLR и нажмите клавишу MEM.
Операция полной очистки памяти приведена в п. 4.2 Конфигурация.
Кроме основного результата также сохраняются промежуточные результаты и параметры выбранной функции
Ниже приведен перечень всех данных, сохраняемых для каждой функции.

Функция Перечень сохраняемых данных
Напряжение Название функции
Напряжение
Значение измеренного напряжения
Частота измеренного напряжения
Порядковый номер сохраненного результата
Дата
Время
Сопротивление изоляции Название функции
Значение измеренного сопротивления изоляции
Установленное испытательное напряжение
Действительное значение испытательного напряжения -измеренное значение
Действительное значение испытательного тока -измеренное значение
Емкость тестируемого объекта
Длительность измерения
Максимальное значение измеренного сопротивления
Минимальное значение измеренного сопротивления
Порядковый номер сохраненного результата
Дата
Время
Диагностическое испытание Название функции
Последнее измеренное значение сопротивления изоляции
Установленное испытательное напряжение
Действительное значение испытательного напряжения -измеренное значение
Действительное значение испытательного тока -измеренное значение
Емкость тестируемого объекта
Полная длительность измерения
Значение сопротивления изоляции, полученное по истечении времени Т1
Значение сопротивления изоляции, полученное по истечении времени Т2
Значение сопротивления изоляции, полученное по истечении времени Т3
Первое значение PI
Второе значение PI
Значение DD
Порядковый номер сохраненного результата
Дата
Время
Выдерживаемое напряжение постоянного тока Название функции
Последнее измеренное значение испытательного напряжения
Установленное начальное значение напряжения
Установленное конечное значение напряжения
Действительное значение испытательного тока -измеренное значение
Установленное испытательное время шага
Установленное конечное время
Действительное время испытания (при конечном значении напряжения)
Порядковый номер сохраненного результата
Дата
Время
Ступенчатое изменение напряжения Название функции
Последнее измеренное значение сопротивления изоляции
Установленное испытательное напряжение
Действительное значение испытательного напряжения -измеренное значение
Действительное значение испытательного тока -измеренное значение
Емкость тестируемого объекта
Полная длительность измерения
Измеренное сопротивление первого шага с его номинальным напряжением
Действительное значение испытательного напряжения первого шага- измеренное значение
Измеренное сопротивление второго шага с его номинальным напряжением
Действительное значение испытательного напряжения второго шага- измеренное значение
Измеренное сопротивление третьего шага с его номинальным напряжением
Действительное значение испытательного напряжения третьего шага- измеренное значение
Измеренное сопротивление четвертого шага с его номинальным напряжением
Действительное значение испытательного напряжения четвертого шага- измеренное значение
Измеренное сопротивление последнего шага с его номинальным напряжением
Действительное значение испытательного напряжения последнего шага- измеренное значение
Порядковый номер сохраненного результата
Дата
Время
Примечание:
Дата и время сохранения результата испытания передаются на ПК, дата и время вызова отображаются при вызове результатов.

6.2. Передача данных
Сохраненные результаты могут быть переданы в ПК. Специальная программа передачи данных позволяет распознать подключенный прибор и загрузить данные.
Порядок передачи данных:
- С помощью кабеля последовательной передачи данных подключите COM порт компьютера к прибору
- Включите компьютер и прибор
- Запустите программу isolink.exe
- ПК автоматически распознает подключенный прибор
- Программа на ПК позволяет выполнять следующие операции:
- загрузить данные
- очистить память
- изменить и загрузить данные пользователя
- подготовить простую форму протокола
- подготовить файл для сводной таблицы
Программа isolink.exe является программным обеспечением под Windows 95/98. Инструкции по установке и запуску программы даны в файле README.TXT.

7. Техническое обслуживание и уход
7.1 Осмотр
Для обеспечения безопасной работы оператора и надежности прибора рекомендуется регулярно производить осмотр прибора. Проверьте, что прибор и принадлежности не повреждены. При обнаружении какой –либо неисправности или повреждения обратитесь в сервисный центр, к вашему дистрибьютору или производителю.
7.2 Замена батареи
Источником питания прибора является аккумуляторная батарея, которая заряжается от сети переменного тока. ЖК-дисплей показывает состояние подсадки батареи. При появлении такой индикации батарею необходимо заменить либо зарядить. Для зарядки батареи на 14 часов включите прибор в сеть питания .
Примечания!
• По истечении времени зарядки прибор модно не отключать от сети питания. Он может быть включен в сеть постоянно.
Элементы аккумуляторной батареи находятся в нижней части корпуса прибора под крышкой батарейного отсека. Если батарея несправна, обратите внимание на следующее:
• Необходимо произвести замену всех шести элементов, элементы должны быть одного типа
• Во избежание поражения электрическим током, перед тем как снять крышку батарейного отсека, отключите питание и отсоедините все измерительные принадлежности, подключенные к прибору!
• Во избежание неустранимого повреждения внутренней цепи не включайте прибор в сеть питания без аккумуляторных батарей.
Номинальное напряжение питания 7.2 В постоянного тока. Используйте шесть NiCd или NiMH элементов с размером , соответствующим IEC LR14 (размеры: диаметр=26 мм, высота=50 мм). На рисунке ниже показана правильная полярность батарей.
Полностью заряженная аккумуляторная батарея обеспечивает питание прибора приблизительно в течение 20 часов.
Примечание:
• Вместо аккумуляторной батареи возможно использование стандартных щелочных элементов типа IEC LR14. Во избежание взрыва не включайте прибор в сеть питания, если вставлены щелочные батареи. Высококачественные щелочные батареи обеспечивают питание прибора в течение 60 часов.

Правильная полярность вставленных батарей

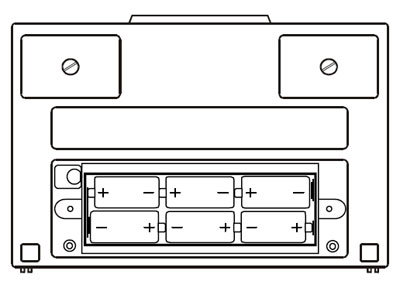

Рис. 21 Правильная полярность вставленных батарей

Примечания!
• Соблюдайте правильную полярность батарей, иначе прибор не будет работать, а также существует вероятность разрядки батареи!
• Если не предполагается эксплуатация прибора в течение долгого периода времени, удалите все батареи из батарейного отсека.
• Соблюдайте требования по эксплуатации, хранению и утилизации щелочных батарей, установленные их производителем.
7.3 Очистка
Очистка поверхности прибора выполняется мягкой тканью, слегка смоченной в мыльном растворе или спирте. Перед использованием прибора дайте ему полностью высохнуть.
ПРИМЕЧАНИЯ!
• Не использовать жидкости на основе бензина или углеводорода!
• Не разливать на прибор раствор для очистки!
7.4 Калибровка
Все измерительные приборы должны проходить периодическую калибровку. Если прибор используется ежедневно нечасто, то рекомендуется проводить калибровку раз в год. При непрерывной каждодневной эксплуатации прибора, необходимо производить калибровку раз в полгода.
7.5 Сервисное обслуживание
Для получения подробной информации о гарантийном и послегарантийном ремонте, обращайтесь к Вашему дистрибьютору.

Технические характеристики и описание MI 2077 технические характеристики MI 2077
В прайс-лист (цена прибора MI 2077) цена прибора MI 2077

Страница: 1 2 3 4
