MI 2124

Измеритель сопротивления заземления Metrel

MI 2124. Измеритель сопротивления заземления Metrel

цена MI 2124

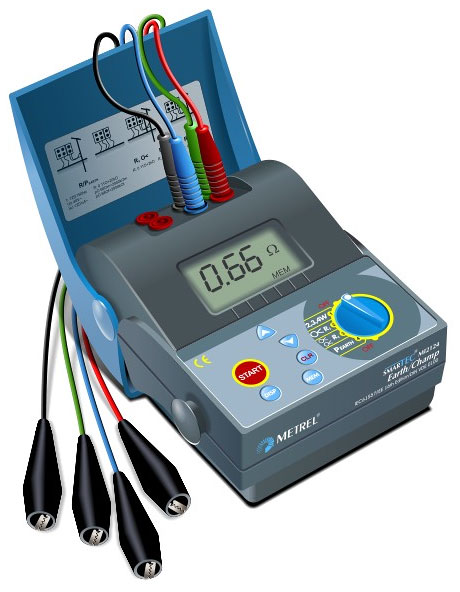

MI 2124. Измеритель сопротивления заземления Metrel Smartec Earth/Clamp


Назначение:
Переносной прибор для измерения параметров заземления, молниеотводов, проводников присоединения к земле и выравнивания потенциалов.

Функции:
Измерения на заземляющих системах и молниеотводах включают в себя:
  • стандартный 4 -проводной метод;
  • стандартный 4-х проводный метод с помощью токовых клещей и с помощью 2–х клещей (без разрыва цепи);
  • Измерение удельного сопротивления заземления с помощью 4-х проводного метода на расстоянии до 30 м
  • Измерение действующего значения тока.


  • Характеристики:
  • Внутренняя память до 1000 измерений;
  • Класс изоляции — двойная (класс 2);
  • Передача данных на компьютер.
  • Размеры: 1 х 9 х 190 мм
  • Масса (без аксессуаров): 1 кг

  • Государственный реестр:
    Измерители сопротивления заземления Ml 2124 прошли испытания в системе ГОСТ Р и имеют сертификат соответствия № РОСС SI.AЯ 6.B06.
    Сертификат выдан на основании:
  • Протокол испытания № 71/06 от 18.0 .2006 г. ИЛ ТС ЭМС РОСТЕСТ-МОСКВА (per. № РОСС RU.0001.21MЭ19 от 10.07.2003 г.) 117 18, Москва, Нахимовский пр-т 31;
  • Протокол испытания № 1 1/263 от 22.0 .2006 г. Испытательный центр промышленной продукции “Ростест-Москва” (per. № РОСС RU.0001.21AЯ 3 от 30.12.2002 г.) 117 18, Москва, Нахимовский пр-т 31.
    MI 2124 зарегистрирован в Государственном реестре средств измерений под № 32684-06 и допущен к применению в Российской Федерации.

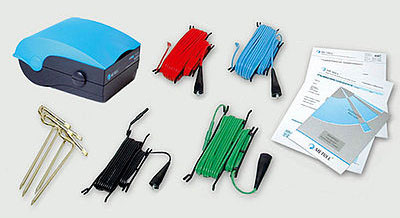

    Комплектация измерителя сопротивления заземления Metrel MI 2124

    Комплектация измерителя сопротивления заземления Metrel MI 2124


    Производитель измерителя сопротивления заземления MI 2124
    компания Metrel d.d. (Словения)
    Metrel


    Сертификат соответствия измерителя сопротивления заземления MI 2124. смотреть...
    Сертификат типа. смотреть...
    Руководство по эксплуатации MI 2124 (840 Kb)
    Методика поверки MI 2124 (770 Kb)

  • Технические данные MI 2124:

    Характеристика Параметр Значение
    Электрическое сопротивление Диапазон измерений от 0,11 Ом до 19,99 кОм
    Разрешение 0,01 Ом;  0,1 Ом, 1 Ом; 0,001 и 0,01 кОм
    Резким измерения сопротивления заземления по четырехпроводной схеме Погрешность измерения ±(0,02 • RИЗМ. + 3 ед. мл.р.) Ом
    ±(0,05•Rизm). Ом
      Примечание:
    1. RИзм - измеренное значение электрического сопротивления;
    2. ед.мл.р. - значение единицы младшего разряда;
    3. Измерительный ток короткого замыкания не более 20 мА;
    4. Испытательное переменное напряжение на выводах разомкнутой измерительной цепи не более 40 В и частотой 125/150 Гц.
    Электрическое сопротивление Диапазон измерений от 0,11 Ом до 1,99 кОм
    Разрешение 0,01, 0,1, 1 и 10 Ом
    Резким измерения сопротивления заземления по четырехпроводной схеме с использованием токовых клещей Погрешность измерения ±(0,02• RИ3M. + 3 ед.мл.р.) Ом
    Электрическое сопротивление Диапазон измерений от 0,1 Ом до 100 Ом
    Разрешение 0,1 и 1 Ом
    Резким измерения сопротивления заземления с использованием двух токовых клещей Погрешность измерения ± (0,1• R ИЗМ. + 2 ед. мл.р.) Ом
    ±0,2• R ИЗМ Ом
      Примечание:
    1. Расстояние между измерительными клещами не менее 30 см.
    Удельное электрическое сопротивление Диапазон измерений от 0,01 Ом•м до 199,9 кОм•м
    от 0,01 Ом•м до 999,9 кОм•м (а ≥ 8 м)
    от 0,01 Ом•м до 1999 кОм•м (а ≥ 8 м)
    Разрешение 0,01 Ом•м , 0,1 Ом•м; и 1 Ом•м,
    0,01 кОм•м, 0,1 кОм•м
      1 к Ом•м (а ≥ 8 м)
    Погрешность измерения ± 0,05•ризм
    Примечание:
    1. Ризм - измеренное значение удельного электрического сопротивления;
    2. а - расстояние между двумя измерительными штырями.
    Действующее значение силы переменного тока Диапазон измерений от 0,1 мА до 19,9 А
    Разрешение 0,1 мА, 1 мА, 0,01 А и 0,1 А
    Погрешность измерения + (0,05•Iизм + 3 ед.мл.р.)
    ±0,05•1изм
    Примечание:
    1. 1юм - измеренное значение силы переменного тока;
    2. Входное сопротивление: 10 Ом/1 Вт
    3. Измерительный ток на клещах: 1 А/1 мА
    4. Номинальная частота: 50/60 Гц
    5. Следует учитывать погрешность токовых клещей.
    Дополнительные параметры
    Габариты 155х95х190 мм
    Масса (без аксессуаров) 1,3 кг
    Питание и защита
    Напряжение питания 6 В напряжения постоянного тока (4x1,5 В батареи IEC LR14) или 4,8 В напряжения постоянного тока (4x1,2 В NiCd, NiMH аккумуляторные батареи IEC LR14)
    Автоматическое отключение имеется, при отсутствии работы в течение 10 мин
    Категория перегрузки САТIII/300V
    Класс защиты II
    Степень защиты IP54
    Экран ЖК-лисплей
    Рабочие условия
    Температура от 0 до 40 °С
    Относительная влажность 85% при температуре от 0 °С до 40 °С
    Комплектность
    Измеритель сопротивления заземления Ml 2124 - 1шт.;
    Провод измерительный длиной 4,5 м черного цвета - 1шт.;
    Провод измерительный длиной 4,5 м зеленого цвета - 1шт.;
    Провод измерительный длиной 15м красного цвета - 1шт.;
    Провод измерительный длиной 20 м голубого цвета - 1шт.;
    Заземляющие электроды - 4шт.;
    Руководство по эксплуатации - 1шт.;
    Методика поверки - 1шт.;
