MI 2130

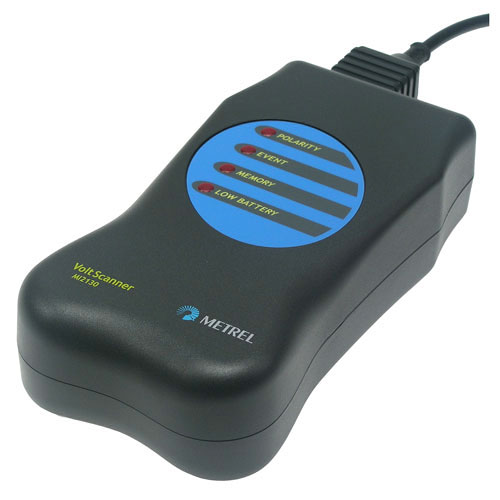

MI 2130 Регистратор напряжения однофазный Metrel



Портативный регистратор ПКЭ Metrel MI 2130 Voltscaner

Особенности регистратора MI 2130

  • Длительность регистрации: от 1ч до 47 дней
  • Внутренняя память 32 кБ, запись до 3500 событий (аномалий)
  • Запись во внутреннюю память: провалов напряжения, кратковременных перенапряжений, переходных бросков (импульсов) напряжения, отклонения частоты, прерываний напряжения
  • Регистрация перерывов отключений электропитания и переходных бросков напряжения, быстрая оценка норм качества электроэнергии
  • Интервалы усреднения: от 1с до 21 мин (шаг 1с)
  • Индикаторы состояния прибора на передней панели
  • Оптически развязанный интерфейс RS-232
  • ПО «ScanLink» для установки режимов и считывания показаний Встроенное зарядное устройство, индикатор разряда батарей

Функции

Анализатор напряжения VoltScanner MI 2130 (далее анализатор) - прибор, предназначенный для регистрации характеристик напряжения в точках подключения потребителей к коммунальным электрическим распределительным системам. Анализатор функционирует в соответствии с Европейским стандартом EN50160.
Анализатор регистрирует выбросы напряжения, провалы напряжения, динамическую перегрузку по напряжению, изменение частоты и перерывы в подаче энергии (нарушение энергоснабжения). Параметры, которые регистрирует анализатор VoltScanner, просматриваются и анализируются с помощью персонального компьютера, используя программный пакет ScanLink. Связь между анализатором и персональным компьютером осуществляется с помощью интерфейсного кабеля RS232. Подключение оптическое, для того чтобы персональный компьютер был электрически изолирован. Анализатор может сохранить в своей памяти приблизительно 3500 событий.

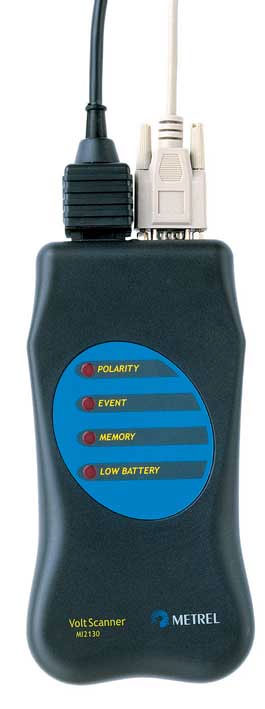

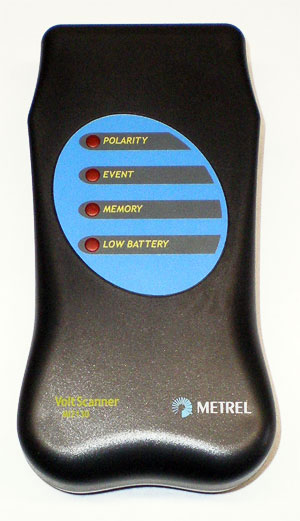

Анализатор имеет четыре светодиодных индикатора (LED) для индикации различной информации о состоянии анализатора (память полная, низкая батарея, полярность, события).


Список применимых стандартов

Анализатор проводит измерения в соответствии с: EN 50160
Безопасность: EN 61010-1
Электромагнитная совместимость (EMC) (излучение): EN 50081-1
Электромагнитная совместимость (EMC) (защищённость): EN 50082-2

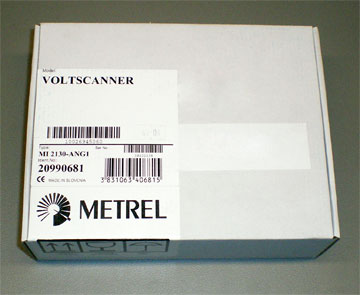

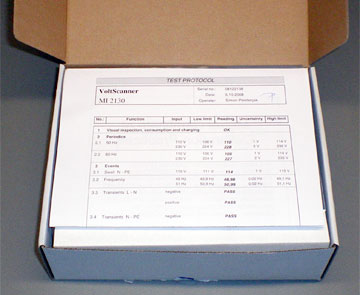

Упаковка MI 2130 Упаковка MI 2130
Упаковка MI 2130
Анализатор напряжения MI 2130 Анализатор напряжения MI 2130
Анализатор напряжения MI 2130

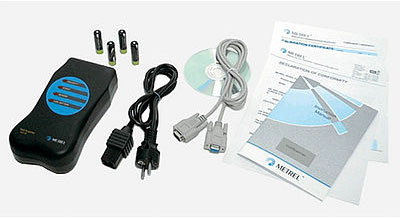

Комплектация MI 2130
Комплектация MI 2130

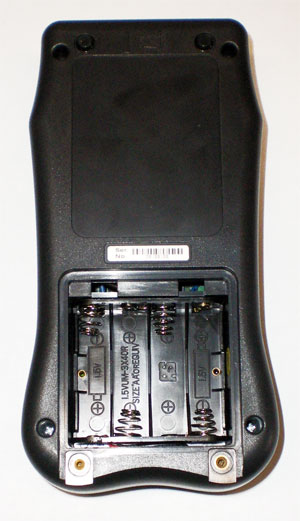

Регистратор напряжения однофазный MI 2130
Регистратор напряжения однофазный MI 2130

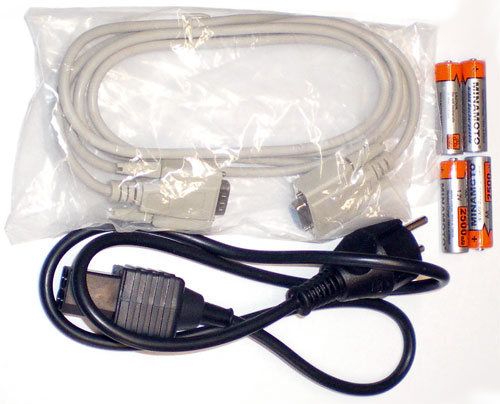

Подключение MI 2130 Комплект поставки MI 2130
Подключение MI 2130 Комплект поставки MI 2130

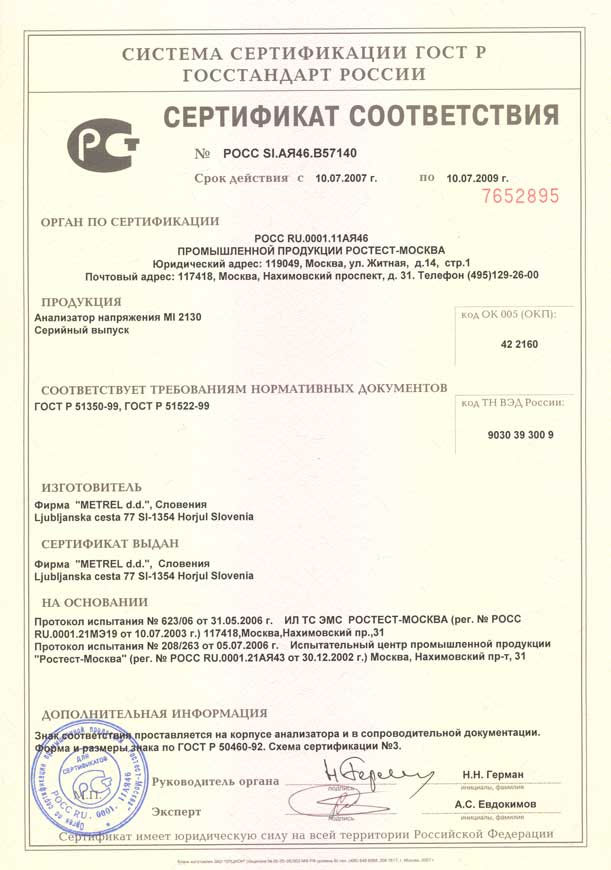

Сертификат соответствия регистратора напряжения MI 2130. смотреть...

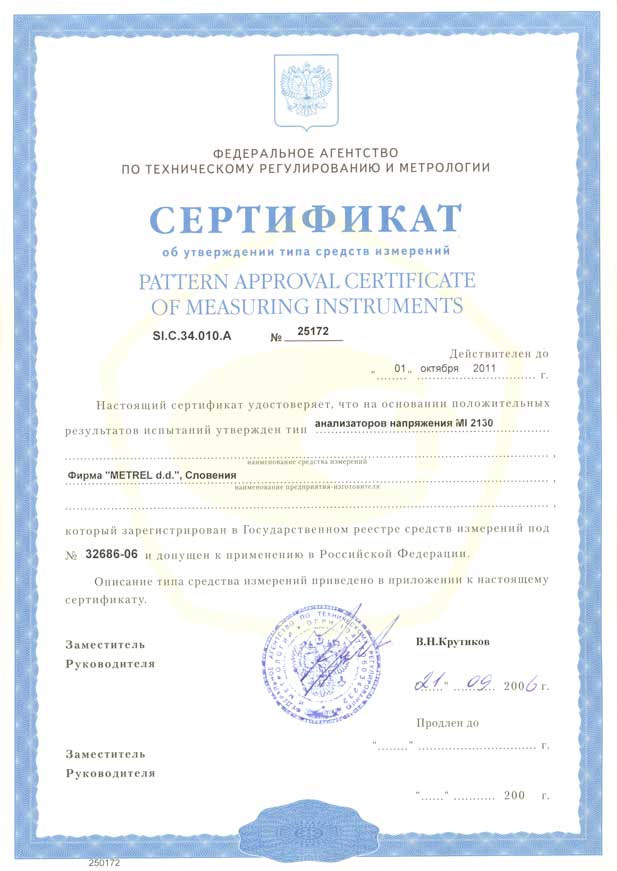

Сертификат типа. смотреть...

Руководство по эксплуатации MI 2130 (590 Kb)


Технические данные MI 2130

Параметры Значения
ИЗМЕРЕНИЕ АНОМАЛИЙ НАПРЯЖЕНИЯ (ФАЗА-НОЛЬ)
Пределы измерений (перенапряжения, провалы и колебания) 70 – 265 В скз
Погрешность ± (2 % + 2В)
Максимальное разрешение 1 В скз
Кратковременные выбросы (импульсы) 50 – 2600 В
Погрешность ± (10 % + 50В)
Максимальное разрешение 5 В
Погрешность определения фазового угла ± 10°
Максимальное разрешение
Минимальная длительность 1 мкс
Пределы измерений частоты (47-52) Гц; (57-62) Гц
Погрешность ± 0,1 Гц
Максимальное разрешение 0,1 Гц
Регистрация перерывов Провал напряжения питающей сети ниже 90 В
Шаг регистрации показаний 1 с - для продолжительности < 3,5 мин,
8 с - для продолжительности > 3,5 мин
ИЗМЕРЕНИЕ АНОМАЛИЙ НАПРЯЖЕНИЯ (НОЛЬ-ЗЕМЛЯ)
Пределы измерений (перенапряжения и колебания) 0 -150 В скз
Погрешность ± (2 % + 2В)
Максимальное разрешение 1 В скз
Кратковременные выбросы (импульсы) 50 – 2600 В
Погрешность ± (10 %)
Максимальное разрешение 5 В
Погрешность определения фазового угла ± 10°
Максимальное разрешение
Минимальная длительность импульса 1 мкс
ОБЩИЕ ДАННЫЕ
Измерение ср. кв. зн. Синусоидальный сигнал
Объем регистратора 32 кб (3500 событий)
Интервал усреднения показаний 1с…21 мин (50 Гц)
Длительность регистрации 1ч….47 дней
Погрешность измерения вр. интервалов ± 5 с /день
Интерфейс RS-232
Источник питания Аккумуляторы 1,2 В х 4
Ресурс батарей Около 180 часов
Условия эксплуатации Температура: 0 °С…40 °С; отн. влажность: не более 85%
Габаритные размеры 103 х 51 х 199 мм
Масса 515 г
Исполнение Защита по входу - кат. III ~300 В, двойная изоляция корпуса
Комплект поставки MI 2130
1. Регистратор напряжения однофазный MI 2130 1
2. Измерительный кабель - 1 шт.;
3. Аккумуляторы 1,2 В - 4 шт.;
4. Программное обеспечение "ScanLink" - 1 шт.;
5. Кабель RS-232 - 1 шт.;
6. Руководство по эксплуатации - 1 шт.
