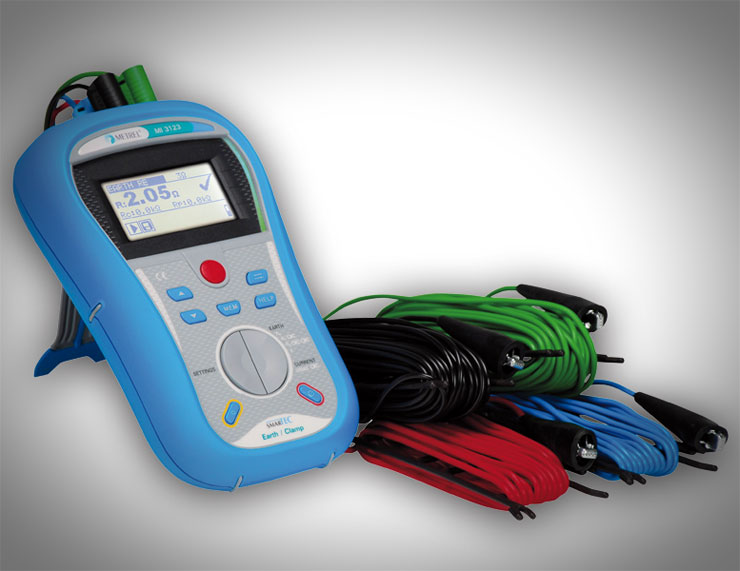

Измеритель сопротивления заземления Metrel MI 3123 SMARTEC Earth/Clamp

Назначение MI 3123
Прибор MI 3123 SMARTEC Earth/Clamp предназначен для измерения сопротивления всех видов систем заземления и поддерживает 4-проводный метод, 4-проводный метод с использованием одних клещей, метод двух клещей, при котором не требуется разъединения заземляющих электродов, а также 4-проводный метод измерения удельного сопротивления грунта. Запатентованная методика измерений обеспечивает точные результаты и исключает влияние блуждающих токов. Корпус прибора MI 3123 отличается эргономичностью и надежностью. MI 3123 снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, которые по цвету позволяют пользователю издалека быстро оценивать результаты измерений в виде «соответствует» / «не соответствует». Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.

Функции MI 3123
Измерение сопротивления заземления по 4-проводной схеме
Измерение сопротивления заземления по 4-проводной схеме с использованием одних клещей
Измерение удельного сопротивления грунта по 4-проводной схеме
Измерение сопротивления заземления с использованием двух клещей
Измерение действующего значения тока (TRMS)

Отличительные особенности MI 3123
Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
Прибор сигнализирует о наличии помех (блуждающих токов), а также о слишком высоком сопротивлении между измерительным штырем и грунтом.
Встроенная память позволяет сохранить 1500 измерений.
Подключение к ПК посредством RS-232- или USB- соединения.
Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
Магнит для фиксации прибора рядом с испытываемым объектом.
Размеры: 135 x 230 x 75 мм
Масса (без батарей): 0,85 кг

Комплект поставки MI 3123
Прибор SMARTEC Earth/Clamp
Мягкий ремень на руку
Измерительный кабель 4,5 м (синий)
Измерительный кабель 4,5 м (красный)
Измерительный кабель 20 м (зеленый)
Измерительный кабель 20 м (черный)
Измерительные штыри, 4 шт.
Адаптер питания + 6 батарей NiMH, AA
Инструкция по эксплуатации на CD
Краткая инструкция по эксплуатации
Свидетельство о метрологической аттестации
Книга “Measurements on electric installations” на CD

Дополнительная комплектация MI 3123 (опции)
Сумка для переноски прибора (позволяет работать не вынимая прибор, вешается на шею)
Сумка для переноски прибора и принадлежностей
Программное обеспечение
6-ти элементное зарядное устройство
Государственная поверка
Набор для испытания заземления, 5 0м
Набор соединительных проводов, 4 шт., 2 м, 4 цвета
Токоизмерительные клещи (нижний диапазон, утечка)
Токоизмерительные клещи


Производитель измерителя сопротивления заземления MI 3123 компания Metrel d.d. (Словения)

Функции	Диапазон измерений	Разрешение	Погрешность измерений
Сопротивление заземления (4-проводный метод, с использованием одних клещей или без)	0,00…19,99 Ом	0,01 Ом	±(3 % от измер. + 3 емр)
	20,0…199,9 Ом	0,1 Ом	±(3 % от измер. + 3 емр)
	200…1999 Ом	1 Ом	±5 % от измер.
	2000…9999 Ом	1 Ом	±10 % от измер.
Сопротивление заземления (метод двух клещей)	0,00…19,99 Ом	0,01 Ом	±(10 % от измер. + 10 емр)
	20,0…30,0 Ом	0,1 Ом	±20 % от измер.
	30,1...39,9 Ом	0,1 Ом	±30 % от измер.
Удельное сопротивление	0,0…99,9 Ом•м	0,1 Ом•м	Рассчитывается исходя из погрешности сопротивления заземления (4-проводный метод)
	100…999 Ом•м	1 Ом•м
	1,00…9,99 кОм•м	0,01 кОм•м
	10k…99,9 кОм•м	0,1 кОм•м
	>100 кОм•м	1 кОм•м
Ток TRMS	0,0 mA…99,9 мA	0,1 мA	±(3 % от измер. + 3 емр)
	100 mA…999 мA	1 мA	±(3 % от измер. + 3 емр)
	1,00 A…19,99 A	0,01 A	±(3 % от измер. + 3 емр)
Питание	9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА)
Категория перенапряжения	50V CAT IV
Степень защиты	Двойная изоляция
Рабочие условия	От -10 до 40 С °
Подключение к ПК	RS 232 или USB
