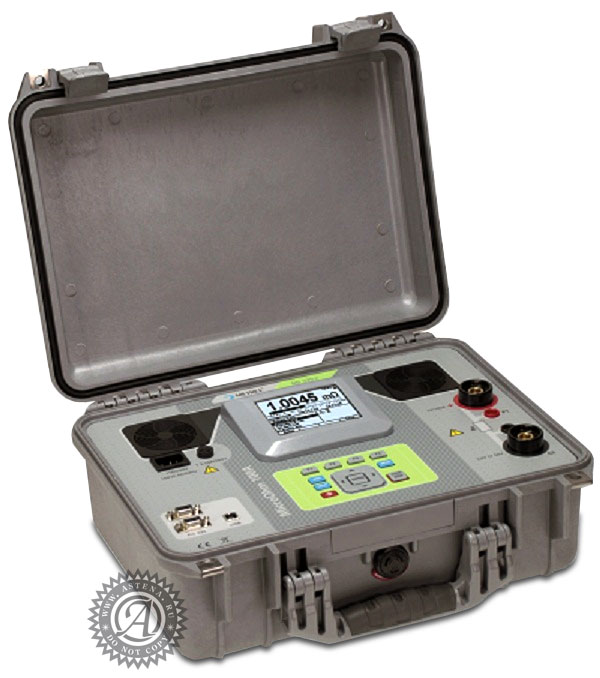

Микроомметр Metrel MI 3252

MI 3252 MicroOhm 100A представляет собой портативный микроомметр для измерения сопротивлений выключателей, расцепителей, соединений токопроводящих шин, кабельных и сварных соединений и др. с использованием испытательного тока от 100 мА до 100 А

Измерительные функции MI 3252
Измерение сопротивления в диапазоне
Измерение падения напряжения

Основные характеристики MI 3252
  • Автоматический и ручной выбор диапазона измерения сопротивления.
  • Регулируемый испытательный ток (100 мА ... 100 А).
  • Вывод на экран графика сопротивления.
  • Защита от внешнего напряжения в случае неправильного подключения, автоматический контроль целостности токовой цепи.
  • Портативность: прибор размещен в прочном корпусе с ручкой.
  • Возможность установки пределов для оценки приемлемости результата измерения (годен/негоден).
  • Встроенная память позволяет сохранять до 1000 результатов.
  • Передача данных на ПК (RS232/USB) с помощью программного обеспечения, входящего в основной комплект поставки.
  • Батарейное питание позволяет проводить измерения с использованием испытательного тока 100 А в течение 10 минут.

Комплект поставки MI 3252
МI 3252 Стандартный набор
МI 3252 MicroOhm 100A
Измерительные токовые проводники с зажимом «крокодил»
5 м, 25 мм2, 2 шт
Измерительные потенциальные проводники, 5 м, 2 шт (красный, черный)
Измерительный наконечник, 2 шт (красный, черный)
Зажим «крокодил», 2 шт (красный, черный)
Кабель питания
RS232 кабель
USB кабель
Сумка для аксессуаров
PC SW HVLink PRO
Руководство по эксплуатации
Калибровочный сертификат

Комплектация МI 3252

Комплектация МI 3252


Примеры применения MI 3252
MI 3252 MicroOhm 100A позволяет выявить проблемы, связанные с высоким контактным сопротивлением сварных соединений, автоматических выключателей, токопроводящих шин и т.д. Подобные неисправности могут вызвать сбои в работе и повреждения аппаратуры.

Пример 1: Измерение контактного сопротивления высоковольтного автоматического выключателя. Данный тест должен проводиться при измерительном токе не менее 50 A

Измерение контактного сопротивления высоковольтного автоматического выключателя


Пример 2: Измерение контактного сопротивления токопроводящей шины. С помощью больших токов сопротивление токопроводящей шины может быть проверено при условиях, близких к реальным условиям эксплуатации. Это позволяет получить надежный результат и с легкостью сделать вывод о необходимости проведения ремонта.

Измерение контактного сопротивления токопроводящей шины

Производитель микроомметра MI 3252 - компания Metrel d.d. (Словения)
Metrel

Технические данные MI 3252

Функция Диапазон Разрешение Погрешность Ток
Сопротивление 10,000 ... 199,999 мкОм 1 нОм ±0,25% от измер. 100 A
0,20000 ... 1,99999 мОм 10 нОм 100 А / 50 А
2,0000 ... 19,9999 мОм 100 нОм 50 А / 10 А
20,000 ... 199,999 мОм 1 мкОм 10 А / 1 А
0,20000 ... 1,99999 Ом 10 мкОм 1 А / 100 мА
2,0000 ... 19,9999 Ом 100 мкОм 100 мА
Напряжение 200 μ Ω 1,000 мВ … 20,000 мВ 1 мкВ ±0,25% от измер. 100 A
2 m Ω 20,00 мВ… 200,00 мВ 10 мкВ 100 A
  10,00 мВ … 100,00 мВ 10 мкВ 50 A
20 m Ω 100,0 мВ … 1,0000 В 0,1 мВ 50 A
  20,0 мВ … 200,0 мВ 0,1 мВ 10 А
200 m Ω 200,0 мВ … 2,0000 В 0,1 мВ 1 А
  20,0 мВ … 200,0 мВ 0,1 мВ 10 А
2 Ω 200,0 мВ … 2,0000 В 0,1 мВ 1 А
  20,0 мВ … 200,0 мВ 0,1 мВ 100 мA
20 Ω 200,0 мВ … 2,0000 В 0,1 мВ 100 мA
Напряжение питания 230 / 115 В перем. тока
Батарея 12 В пост. тока / 12 мАч
Категория перенапряжения КАТ IV / 50 В
Дисплей ЖК дисплей, 320 x 240 пикс., с подсветкой
Порты связи 2 x RS232 и USB
Память  512 кБ (1000 результатов)
Размеры  410 х 175 х 370 мм
Вес MI 3252 11,8 кг
