Анализатор электрической энергии MI 4100 Metrel

MI 4100



MI 4100. Анализатор электрической энергии Metrel

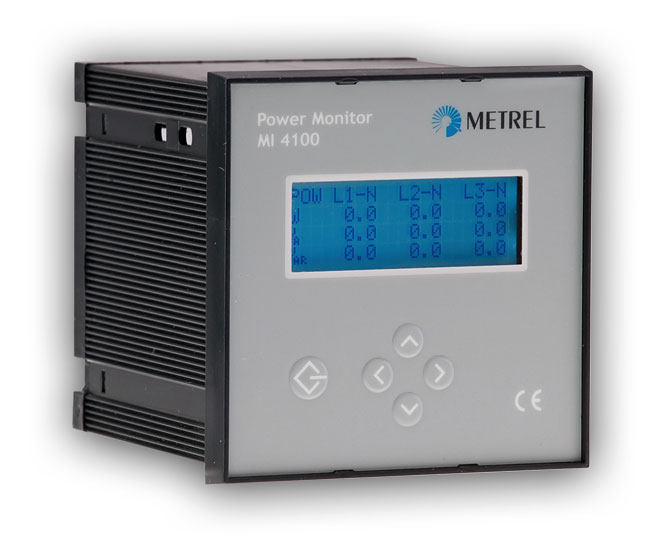

Анализатор электрической энергии MI 4100 Metrel

Общие сведения об анализаторе электрической энергии MI 4100

Анализатор электрической энергии MI4100 – это измеритель электрических величин. Он может заменить несколько отдельных приборов: амперметр, вольтметр, измеритель коэффициента мощности (cosφ), ваттметр, счетчик электрической энергии и другие. Этот прибор осуществляет точные измерения электрических величин независимо от гармоник тока и напряжения, угла сдвига фаз и провалов напряжения. Прибор может использоваться как в однофазных, так и в трехфазных сетях (соединениях звездой и треугольником).

Анализатор электрической энергии MI 4100 независимо выполняет:

  • измерение электрического тока, напряжения, частоты и угла сдвига фаз с высокой точностью;
  • четырехквадрантное измерение электрической мощности, включая пофазное измерение мощности, полной мощности и коэффициента мощности;
  • измерение суммарного коэффициента гармоник (СКГ) тока и напряжения и составляющих гармоник (до 31 гармоники);
  • пофазное измерение коэффициента амплитуды тока и напряжения;
  • функцию счетчика активной и реактивной энергии;
  • дополнительные функции измерения тока, мощности и энергии, такие как максимальное значение тока или мощности за период интегрирования. В дополнении к прочному корпусу, простоте установки и эксплуатации анализатор электрической энергии имеет также следующие характеристики:
  • прямое подключение к токовому входу трансформаторов тока (ТТ), имеющих выход 5 А, решает проблемы, связанные с выбором правильного подключения и подбором нагрузочных резисторов;
  • один прибор можно использовать в широком диапазоне напряжений от 0 до 500 В, этот диапазон может быть еще расширен с использованием измерительных трансформаторов напряжения;
  • жидкокристаллический монитор размером 4×20 знаков представляет собой дисплей для одновременного отображения разных измеряемых величин;
  • анализирование электрической энергии на протяжении до 42 дней (период интегрирования 15 минут);
  • интерфейс RS 485 совместимый с промышленным протоколом MODBAS позволяет использовать стандартный серийный комплект программного обеспечения и подключать прибор к стандартным контроллерам (также имеется адаптер RS 232 для подключения к ПК);
  • 4 оптически изолированных цифровых входа, реконфигурируемые в 40-битные счетчики (приращение 0,01 ед/имп÷327.67 ед/имп), синхронизация периода интегрирования и выбор тарифов (2 или 4 тарифа);
  • 2 цифровых выхода реконфигурируемые в различные сигнализаторы (выхода напряжения, тока, активной и реактивной мощности, частоты за определенные границы), выходы управления потреблением энергии или выход импульсов энергии;
  • стандартный щитовой корпус 96×96 мм.

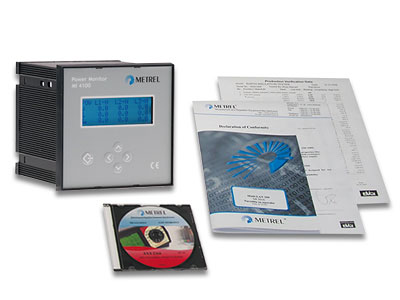

Комплектация Metrel MI 4100

Комплектация Metrel MI 4100
