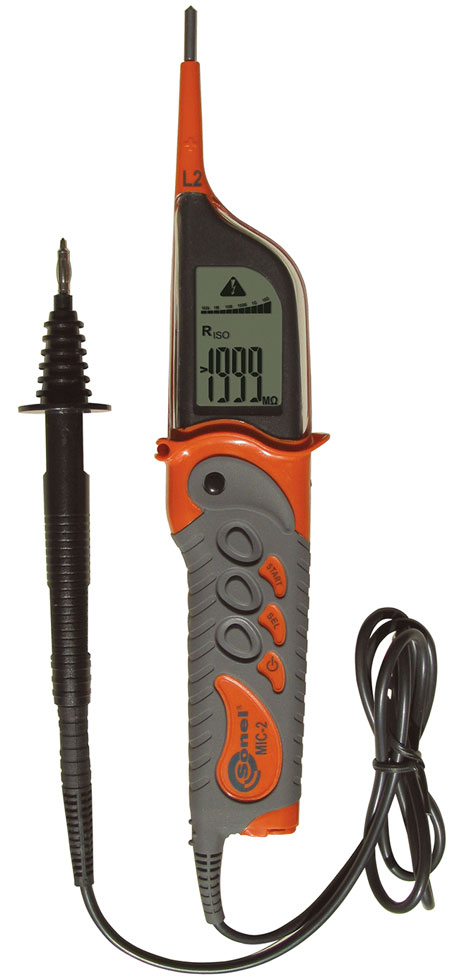

Измеритель сопротивления электроизоляции MIC-2

MIC-2 Измеритель сопротивления электроизоляции

Измеритель сопротивления электроизоляции MIC-2

Основные характеристики MIC-2:

  • измерение сопротивления изоляции до 2 ГОм;
  • измерительное напряжение 250 и 500 В;
  • запоминание установленного значения измерительного напряжения;
  • автоматический выбор измерительных диапазонов;
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
  • измерение активного сопротивления соединений;
  • измерение напряжения постоянного и переменного тока;
  • высокая точность.

Назначение и область применения MIC-2:

Измеритель MIC-2 применяется для приемосдаточных, периодических, сертификационных и исследовательских испытаний: электротехнических устройств (кабелей, двигателей, генераторов, электроинструментов, бытовых электроприборов и т.п.); электроустановок зданий и систем электроснабжения предприятий и организаций; высокочастотных кабелей и телекоммуникационных установок.

Гарантия: 36 месяцев
Номер в Госреестре: 40026-08
Класс защиты: PN-EN 60529: IP54
Температурный диапазон: 0... + 40 °C
Габариты ШxВxГ: 60x240x30
Масса MIC-2: 0,3 кг


Технические данные MIC-2

Измерение сопротивления изоляции


Измерительное напряжение: 250 В и 500 В;

Диапазон измерения: RISOmin=UISOnom/IISOmax...2 ГОм(IISOmax=1 мА)

UISO=250 В
Измерительный диапазон по IEC 61557-2: 250 кОм...1000 МОм

Диапазон Разрешение Погрешность основная
1...249кОм 1кОм Величина не нормируется
250...1999кОм 1кОм ± (3% и. в. + 8 ед. мл. разряда)
2,00...19,99МОм 0,01МОм
20,00...199,9МОм 0,1МОм
200,0...1000МОм 1МОм

UISO=500 В
Измерительный диапазон по IEC 61557-2: 500 кОм...1999 МОм

Диапазон Разрешение Погрешность основная
1...449кОм 1кОм ± (3% и. в. + 8 ед. мл. разряда)
500...1999кОм 1кОм
2,00...19,99МОм 0,01МОм
20,00...199,9МОм 0,1МОм
200,0...1999МОм 1МОм


Измерение напряжения


Постоянного тока
Диапазон Разрешение Погрешность основная
0...600 В 1 В ± (3% и.в. + 2 ед. мл. разряда)


Переменного тока 50-60 Гц
(синусоидальной формы с коэффициентом гармоник < 2%)
Диапазон Разрешение Погрешность основная
0...600 В 1 В ± (3% и. в. + 2 ед. мл. разряда)

Низковольтное измерение сопротивления

Диапазон Разрешение Погрешность основная
0,0...199,9 Ом 0,1 Ом ± (4% и. в. + 3 ед. мл. разряда)
200,0...1999 Ом 0,1 Ом ± (4% и. в. + 3 ед. мл. разряда)

- звуковой сигнал в случае R <10 Ом

Дополнительные технические характеристики MIC-2

Параметры Значения
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 600 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 по PN-EN 60529: IP54
Питание измерителя элементы питания 1,5 В (AAA) или аккумуляторы NiMH 1,2 В (AAA) -2 шт.
Температура хранения -20°C..+70°C
Время до самовыключения MIC-2 через 5минут
Количество измерений RISO мин. 500
Производитель измерителя сопротивления электроизоляции MIC-2 - компания SONEL S. A. (Польша)
