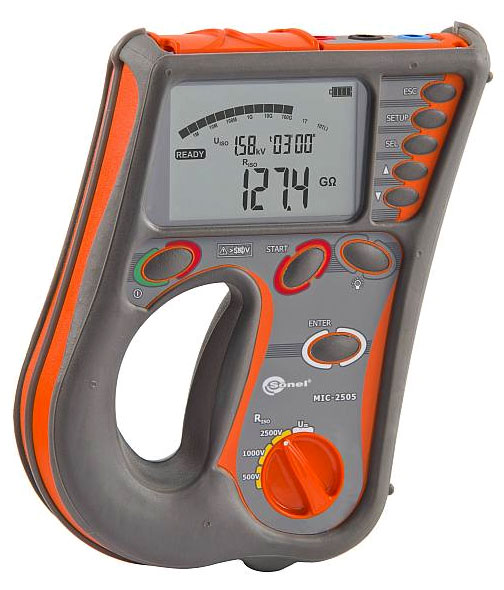

Измеритель параметров электроизоляции MIC-2505
MIC-2505 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Основные характеристики MIC-2505:
- измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В
- измерение сопротивления изоляции до 2000 ГОм (2 ТОм)
- вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции)
- звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости
- постоянная индикация измеряемого сопротивления или тока утечки
- автоматическая разрядка емкости кабеля после окончания измерения изоляции
- измерение напряжения переменного и постоянного тока до 600 В
Характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»Измерение напряжения переменного и постоянного тока (true RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...600 В | 1 В | ±(3% и. в. + 2 е. м. р.) |
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom=1 мА)| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...999,9 кОм | 0,1 кОм | ±(3% и. в. + 20 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм | |
| 1,000...2,000 ТОм | 0,001 ТОм |
Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
| Диапазон | Разрешение |
|---|---|
| 500 В | 500 ГОм |
| 1000 В | 1,00 ТОм |
| 2500 В | 2,00 ТОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | пакет аккумуляторов SONEL L-1 NiMH 9,6 В |
| Габаритные размеры | 260×190×60 мм |
| Масса измерителя | около 1,3 кг |
| Температура хранения | –20...+70° C |
| Рабочая температура | -10...+40° C |
