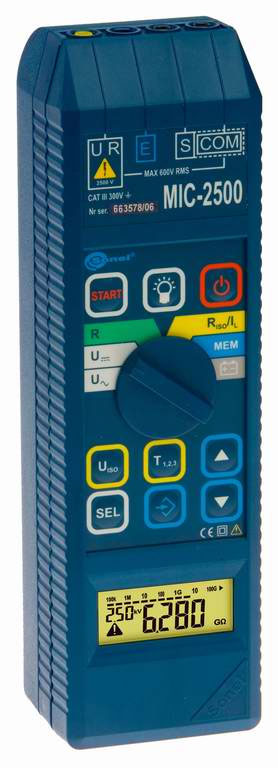

Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-2500
Назначение и область применения МIC-2500
Предназначен для непосредственного измерения сопротивления изоляции кабельных линий,
трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность
измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции
(увлажненности) и поляризации (старения изоляции). Регистрация результатов измерений в памяти прибора
и на компьютере позволяют контролировать состояние изоляции с течением времени. Встроенная схема автоматической
зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.
Основные характеристики MIC-2500
Измерение сопротивления изоляции до 1100ГОм, измерительное напряжение от 50 до 2500В
с шагом 10В; вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения
изоляции); запоминание установленных значений измерительного напряжения и интервалов времени; отображение тока
утечки; автоматический выбор измерительных диапазонов; автоматическая разрядка емкости измеряемого объекта
после окончания измерений сопротивления изоляции; проверка целостности цепи током до 200 мА; память
990 результатов измерений, передача данных в компьютер
Характеристики
| Параметры | Значения |
|---|---|
| Измерение сопротивления изоляции | |
| Диапазоны | 1) 0,00...99,90 кОм 2) 100,0...999,0 кОм 3) 1,000...9,990 МОм 4) 10,00...99,90 МОм 5) 100,0...999,0 МОм 6) 1,000...9,990 ГОм 7) 10,00...99,90 ГОм 8) 100,0...110,0 ГОм 9) 1000...1100 ГОм |
| Разрешение по диапазонам | 1) 0,01 кОм 2) 0,1 кОм 3) 0,001 МОм 4) 0,01 МОм 5) 0,1 МОм 6) 0,001 ГОм 7) 0,01 ГОм 8) 0,1 ГОм 9) 1 ГОм |
| Погрешность основная | ± (3% и. в. + 20 ед. мл. разряда) |
| Температурная стабильность напряжения не более | 0,1%/°C |
| Измерение напряжения постоянного тока | |
| Диапазон | 0...600 В |
| Разрешение | 1 В |
| Погрешность основная | ± (3% и. в. + 2 ед. мл. разряда) |
| Измерение напряжения переменного тока 50-60 Гц | |
| Диапазон | 0...600 В |
| Разрешение | 1 В |
| Погрешность основная | ± (3% и. в. + 2 ед. мл. разряда) |
| Низковольтное измерение сопротивления | |
| Диапазон | 0,0...99,9 Ом 100,0...399,9 Ом |
| Разрешение | 0,1 Ом |
| Погрешность основная | ± (2% и. в. + 3 ед. мл. разряда) ± (4% и. в. + 3 ед. мл. разряда) |
| Звуковой сигнал при сопротивлениях меньше чем | 35 Ом ± 25 Ом |
| Максимальное напряжение при разомкнутых зажимах | 9,6 В |
| Максимальный ток короткого замыкания при замкнутых зажимах | 200 мА |
| Общие характеристики | |
| Питание измерителя | пакет аккумуляторов типа SONEL NiCd 9,6 В |
| Температурный диапазон | -10...+40°С |
| Температура хранения | - 20...+ 60°C |
| Габариты ШxВxГ | 230х67х68мм |
| Масса | 0,85кг |
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Номер МIC-2500 в Госреестре | 21183-02 |
