Измеритель сопротивления электроизоляции МIC-3


Измеритель сопротивления электроизоляции МIC-3

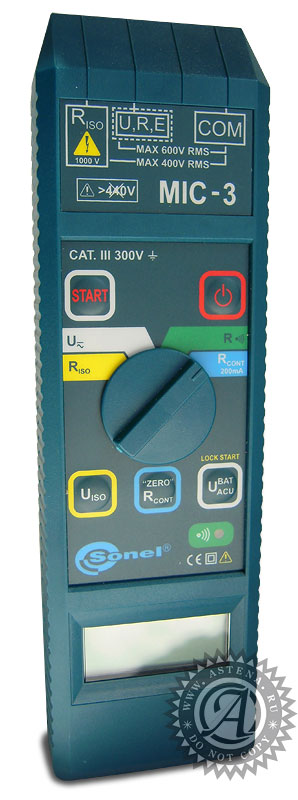

МIC-3 предназначен для измерения:
Активного сопротивления электроизоляции кабельных линий, эл. двигателей, трансформаторов и другого электрооборудования, проводников присоединения к земле и выравнивания потенциалов, напряжения постоянного и переменного тока, низкоомного сопротивления постоянному току.
А также для:
автоматического выбора измерительных диапазонов;
саморазряда емкости измеряемого объекта после окончания измерения активного сопротивления электроизоляции;
акустического и визуального определения 5-ти секундных интервалов времени, облегчающих снятие временных характеристик при измерении активного сопротивления изоляции.

Основные характеристики МIC-3:
измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями - 250, 500 и 1000 В;
низковольтное измерение активного сопротивления в диапазоне 0...400 Ом;
саморазряд ёмкости измеренного объекта после окончания измерения;
автоматический выбор измерительных диапазонов;
измерение напряжения переменного и постоянного тока;
контроль целостности электрических цепей.

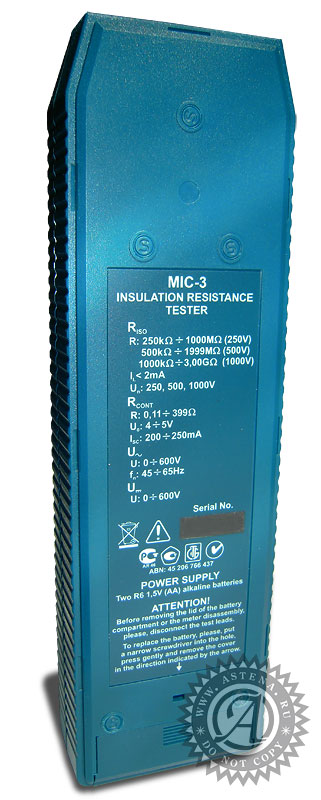

Задняя панель МIC-3

Задняя панель измерителя сопротивления электроизоляции МIC-3

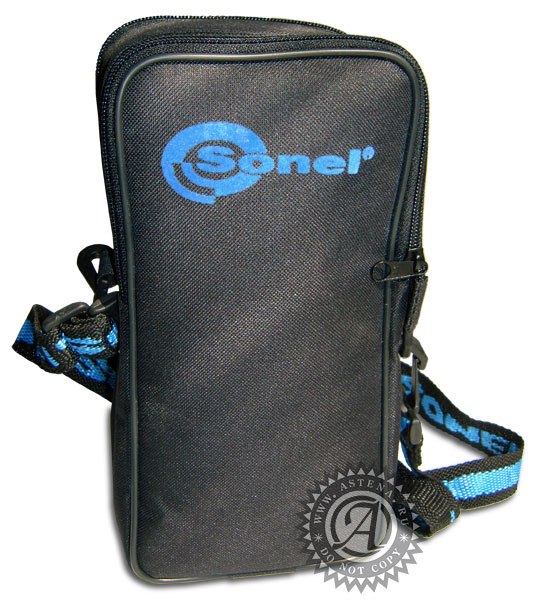

Чехол для переноски ихранения прибора МIC-3

Чехол для переноски ихранения прибора МIC-3

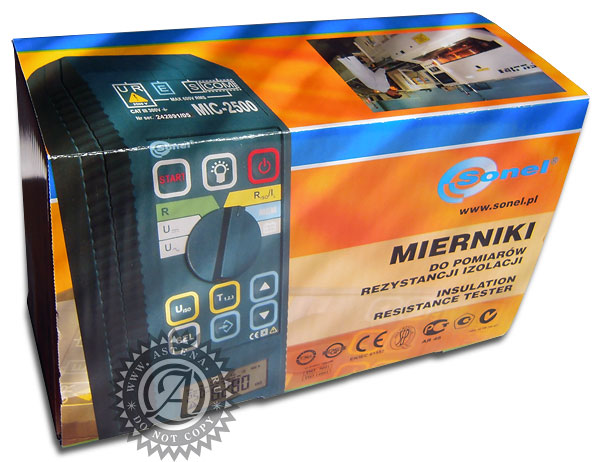

Упаковка прибора МIC-3

Упаковка прибора МIC-3

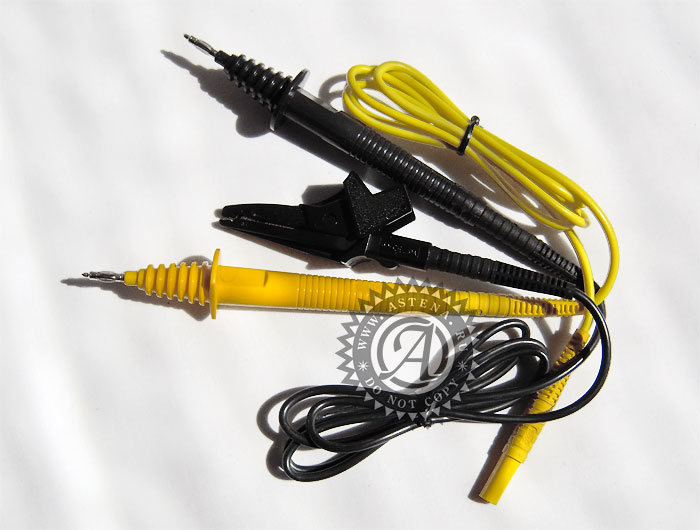

Щупы к измерителю сопротивления электроизоляции MIC-3

Щупы к измерителю сопротивления электроизоляции MIC-3 (входят в комплект поставки)

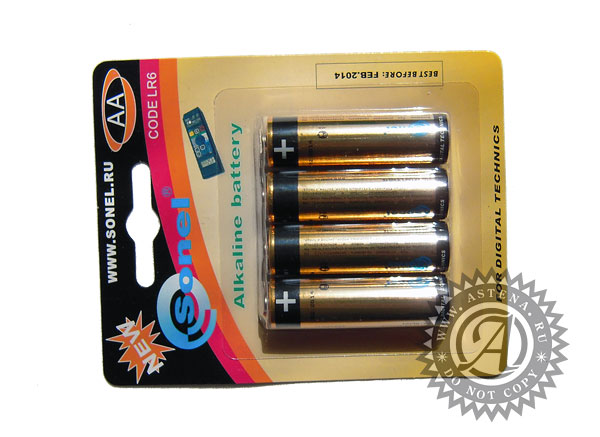

Элементы питания, размер AA

Элементы питания, размер AA (входят в комплект поставки)

Производитель измерителя сопротивления электроизоляции МIC-3 - компания SONEL S. A. (Польша)
Sonel

Технические данные МIC-3

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Измерение сопротивления изоляции
Напряжение измерения 250В, 500В и 1000В
точность установки напряжения (Robc [Ом] 3 1000*UN [В]): -0+10% от заданного значения
температурная стабильность напряжения меньше чем 0,1% / °C
Диапазон измерения согласно IEC 61557-2 для UN = 250В: 250кОм…1000МОм
Диапазон отображения для UN = 250В Разрешение Погрешность основная
0...1999кОм 1kОм± (3 % и.в. + 8 ед.мл.разряда)
2,00...19,99MОм 0,01MОм
20,0...199,9MОм 0,1MОм
200...1000MОм 1MОм
Диапазон измерения согласно IEC 61557-2 для UN = 500В: 500kОм…1999MОм
Диапазон отображения для UN = 500В Разрешение Погрешность основная
0...1999kОм 1kОм ± (3 % и.в. + 8 ед.мл.разряда)
2,00...19,99MОм 0,01MОм
20,0...199,9MОм 0,1MОм
200...1999MОм 1MОм
Диапазон измерения согласно IEC 61557-2 для UN = 1000В: 1000kОм…3,00GОм
Диапазон отображения для UN = 1000В Разрешение Погрешность основная
0...1999kОм 1kОм ± (3 % и.в. + 8 ед.мл.разряда)
2,00...19,99MОм 0,01MОм
20,0...199,9MОм 0,1MОм
200...1999MОм 1MОм
2,00...3,00GОм 0,01ГОм ± (4 % и.в. + 6 ед.мл.разряда)
Внимание: Для значения сопротивления изоляции ниже RISOmin не определяется точность измерения по причине работы прибора с ограничением тока преобразователя: где:
RISOmin – минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax – максимальный ток преобразователя (1мА)
Измерение напряжения между зажимами (3 COM и 2 U,R,E)
Диапазон Разрешение Погрешность основная
0...600В ± (3 % и.в. + 2 ед.мл.разряда)
Напряжение переменного тока 45...65 Гц (синуоидальная форма с наличием гармоник < 2%)
Диапазон Разрешение Погрешность основная
0...600В ± (3 % и.в. + 2 ед.мл.разряда)
Низковольтное измерение активного сопротивления
Диапазон Разрешение Погрешность основная
0,0...199,9Ом 0,1Ом ± (2% и.в. + 3 ед.мл.разряда)
200...399Ом 1Ом ± (4% и.в. + 3 ед.мл.разряда)
Звуковой сигнал для активного сопротивления ниже 10Ом
Максимальное напряжение на открытых зажимах – 5В
Максимальный ток при замкнутых зажимах– 10мА
Измерение активного сопротивления защитных и уравнительных соединений
Диапазон измерения согласно IEC 61557-4: 0,11…399 Ом
Диапазон отображения Разрешение Погрешность основная
0,00...19,99Ом 0,01 Ом ± (2% и.в. + 3 ед.мл.разр.)
20,0...199,9 Ом 0,1 Ом
200...399 Ом 1 Ом
Максимальное напряжение на открытых зажимах – 5,0В Ток при замкнутых зажимах (для UBAT 3 2,4В) > 200мА
Остальные технические данные
Напряжение номинальное сети 230В
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности III 300В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP40
Питание измерителя 2 элемента питания R6 (размер AA) или 2 аккумулятора NiCd R6
размеры 230 x 67 x 35 мм
масса измерителя 300 г
рабочая температура 0..+40°C
температура хранения –20..+60°C
время до самовыключения 120 секунд
частота измерений для измерительной функции RISO ок. 3 измерений в секунду
количество измерений RISO мин. 300
количество измерений RCONT мин. 1400
дисплей жидкокристаллический, 4 цифры высотой 14мм
Внимание: В случае использования измерителя при низких температурах и/или с источником питания низкого качества токовая производительность согласно нормы IEC 61557-2 может быть не достигнута.
