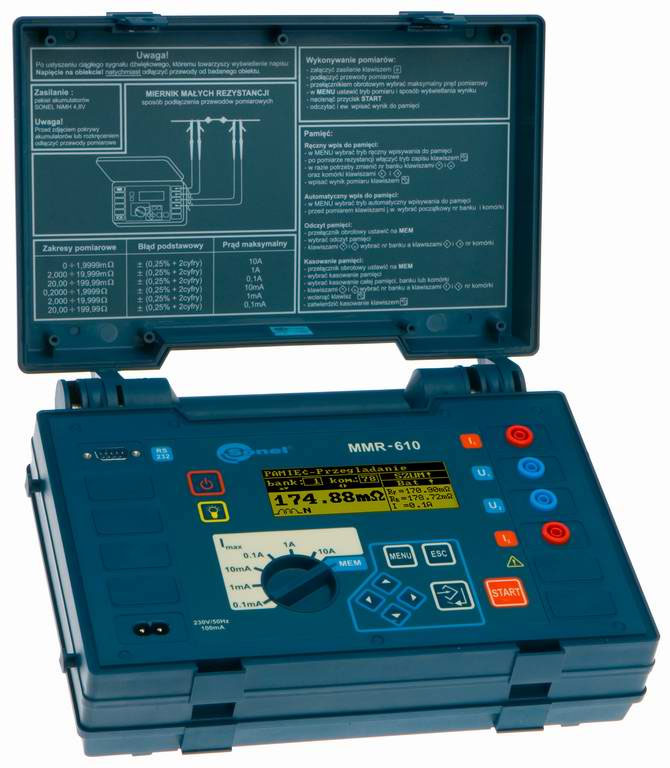

Микроомметр MMR-610
- измерение малых значений сопротивлений с разрешением 0,1 мкОм рабочим током от 0,1 мА до 10 А:
- сварных и эквипотенциальных соединений;
- зажимов, клемм, соединителей;
- сварных рельсов;
- жил кабелей и проводов;
- обмоток двигателей трансформаторов;
- низкоомных катушек сопротивления;
- автоматический разряд индуктивности после измерения;
- проверка непрерывности заземляющего проводника и качества всех соединений;
- три способа запуска измерений:
- нормальный (одно измерение активного сопротивления);
- автоматический (срабатывание при подключении всех четырех измерительных проводов к объекту);
- непрерывный (измерение одно за другим непрерывно с отображением результата через три секунды);
- высокая помехоустойчивость;
- память 990 измерений;
- передача данных в компьютер.
Назначение и область применения MMR-610:
Предназначен для проведения измерений на сопротивлениях различного вида (активных, индуктивных) при тестировании сварных и эквипотенциальных соединений, зажимов, клемм, соединителей, сварных рельсов, кабелей и проводов, двигателей и обмоток трансформаторов, низкоомных катушек сопротивления; для ускорения процесса измерения на объектах без внутренних напряжений и электротермических сил применяется измерение однонаправленным током; измерение двунаправленным током устраняет ошибки, появляющиеся от присутствия в измеряемом объекте таких напряжений и сил.
Стандартная комплектация: | Индекс |
---|---|
Кабель последовательного интерфейса RS-232 (MZC-310S, MMR-6XX, MRU-101, MPI-51Х, MIC-5000) | WAPRZRS232 |
Зажим «Крокодил» изолированный черный K03 (30 А) (MZC-310S, MMR-6XX) | WAKROBL30K03 |
Кабель для зарядки аккумуляторов (MRU-101, MMR-6ХХ, MIC-5000) | WAPRZLAD230 |
Кабель двухпроводный специальный 3 м (MMR-6XX, MZC-310S) | WAPRZ003DZBB |
Футляр с ремнём (MZC-310S, MPI-51Х, MMR-6XX, MIC-5000) | WAFUTL1 |
Пакет аккумуляторов NiMH SONEL 4,8 V (MMR-6XX) | WAAKU03 |
Ремни «свободные руки» (MZC-310S, MMR-6X0, MRU-10X, MPI-51X, MIC-5000) | WAPOZSZE1 |
Дополнительная комплектация: | Индекс |
---|---|
Зажим «струбцина» Кельвина с двухпроводным кабелем (MMR-6XX) | WAZACKEL1 |
Зажим «Крокодил» изолированный Кельвина К06 (MZC-310S, MMR-6XX) | WAKROKELK06 |
Внимание! - Класс защиты: II 600 В согласно PN-EN 61010
- Номер в Госреестре: 29588-05
- Температурный диапазон: 0...+ 40° С
- Габариты ШxВxГ: 295x95x222 мм
- Масса: 1,7 кг
Характеристики
Диапазон | Разрешение | Точность | Напряжение для диапазона | Рабочий ток |
---|---|---|---|---|
0...1,9999 мОм | 0,1 мкОм | ± (0,25% и. в. + 0,2 мкОм) | 20 мВ | 10 А |
2,00...19,999 мОм | 1 мкОм | ± (0,25% и. в. + 2 мкОм) | 20 мВ | 1 А |
20,00...199,99 мОм | 10 мкОм | ± (0,25% и. в. + 20 мкОм) | 20 мВ | 0,1 А |
0,20...1,9999 Ом | 0,1 мОм | ± (0,25% и. в. + 0,2 мОм) | 20 мВ | 10 мА |
2,00...19,999 Ом | 1 мОм | ± (0,25% и. в. + 2 мОм) | 20 мВ | 1 мА |
20,00...199,99 Ом | 10 мОм | ± (0,25% и. в. + 20 мОм) | 20 мВ | 0,1 мА |
Дополнительные технические характеристики | |
---|---|
Вид электроизоляции | двойная согл. PN-EN 61010-1:2002 |
Категория безопасности | II 600В согласно PN-EN 61010-1:2002 |
Степень защиты корпуса согласно PN-EN 60529 | IP54 |
Защита от наружного напряжения | до 440 В переменного тока на протяжении 10 секунд |
Невосприимчивость на фон | дополнительная погрешность ≤ 1% для напряжения ≤ 100 мВ при 50 Гц |
Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8В 3A |
Время зарядки аккумуляторов | ок. 2,5 час |
Количество измерений током 10 A | 300 |
Максимальное активное сопротивление проводов для тока 10 A | 0,1 Ом |
Максимальная индуктивность измеряемого объекта | 40 Гн |
Точность установки измерительного тока | ± 10% |
Время проведения измерения активного сопротивления:
- с выбранным типом объекта активного сопротивления и двухнаправленным протеканием тока - с выбранным индуктивным типом объекта, зависит от активного сопротивления индуктивности объекта |
3 сек. несколько минут (макс. 10) |
Температура хранения | - 20...+ 60°С |
Номинальная температура | +20...+25°С |
Температурный коэффициент | ± 0,01% и.в. / °С |
Время до самовыключения | 120 секунд |
Дисплей | графический 192x64 пункта |
Cтандарт интерфейса | RS-232 |
Cтандарт качества | разработка, проект и производство согласно ISO 9001 |
