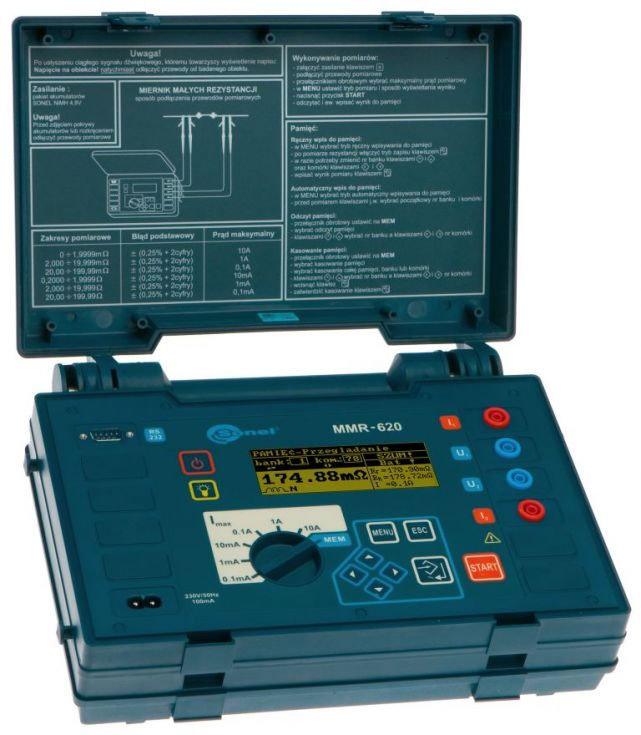

Микроомметр MMR-620 SONEL
- измерение малых значений сопротивлений с разрешением 1 мкОм рабочим током от 0,1 мА до 10 А:
- сварных и эквипотенциальных соединений;
зажимов, клемм, соединителей;
- сварных рельсов;
- жил кабелей и проводов;
- обмоток двигателей трансформаторов;
- низкоомных катушек сопротивления;
- автоматический разряд индуктивности после измерения;
- проверка непрерывности заземляющего проводника и качества всех соединений;
- три способа запуска измерений:
- нормальный (одно измерение активного сопротивления);
- автоматический (срабатывание при подключении всех четырех измерительных проводов к объекту);
- непрерывный (измерение одно за другим непрерывно с отображением результата через три секунды);
- высокая помехоустойчивость;
- память 990 измерений;
- передача данных в компьютер.
Назначение и область применения MMR-620:
Предназначен для проведения измерений на сопротивлениях различного вида (активных, индуктивных) при тестировании сварных и эквипотенциальных соединений, зажимов, клемм, соединителей, сварных рельсов, кабелей и проводов, двигателей и обмоток трансформаторов, низкоомных катушек сопротивления; для ускорения процесса измерения на объектах без внутренних напряжений и электротермических сил применяется измерение однонаправленным током; измерение двунаправленным током устраняет ошибки, появляющиеся от присутствия в измеряемом объекте таких напряжений и сил.
Гарантия: 36 месяцев
Номер MMR-620 в Госреестре: 44093-10
Класс защиты: III 300 В согласно PN-EN 61010
Температурный диапазон: 0...+ 40° С
Габариты ШxВxГ: 295x95x222 мм
Масса: 1,7 кг
Стандартная комплектация
Кабель сетевой
Кабель последовательного интерфейса RS-232
Кабель двухпроводный 3м
Зажим "Крокодил" изолированный черный K03
Зонд Кельвина двухконтактный
Аккумуляторная батарея NiMH SONEL-03 4,8V
Ремни "Свободные руки"
Футляр L2
Зажим "Крокодил" изолированный Кельвина К06
Производитель микроомметра MMR-620 - компания SONEL S. A. (Польша)
Характеристики
| Диапазон | Разрешение | Погрешность | Напряжение для диапазона | Рабочий ток |
|---|---|---|---|---|
| 0...999 мкОм | 1 мкОм | ± (0,25% и. в. + 2 е.м.р.) | 20 мВ | 10 А |
| 1,000...1,999 мОм | 0,001 мОм | |||
| 2,00...19,99 мОм | 0,01 мОм | 200 мВ | ||
| 20,0...199,9 мОм | 0,1 мОм | 1 А | ||
| 200...999 мОм | 1 мОм | 0,1 А | ||
| 1,000...1,999 Ом | 0,001 Ом | |||
| 2,00...19,99 Ом | 0,01 Ом | 10 мА | ||
| 20,0...199,9 Ом | 0,1 Ом | 1 мА | ||
| 200...1999 Ом | 1 Ом | 0,1 мА |
Дополнительные технические характеристики прибора MMR-620
| Параметры | Значения |
|---|---|
| Вид электроизоляции | двойная согл. PN-EN 61010-1:2002 |
| Категория безопасности | III 300В согласно PN-EN 61010-1:2002 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Защита от наружного напряжения | до 440В переменного тока на протяжении 10 секунд |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 3A |
| Время зарядки аккумуляторов | ок. 2,5 час |
| Количество измерений током 10 A | 300 |
| Максимальное активное сопротивление проводов для тока 10 A | 0,1Ом |
| Максимальная индуктивность измеряемого объекта | 40 Гн |
| Точность установки измерительного тока | ± 10% |
| Время проведения измерения активного сопротивления:
- с выбранным типом объекта активного сопротивления и двухнаправленным протеканием тока - с выбранным индуктивным типом объекта, зависит от активного сопротивления индуктивности объекта | 3 сек. несколько минут (макс. 10) |
| Температура хранения | - 20...+ 60°С |
| Температурный коэффициент | ± 0,01% и.в. / °С |
| Время до самовыключения | 120 секунд |
| Дисплей | графический 192x64 пункта |
| Интерфейс | RS-232 |
