Измеритель параметров электробезопасности электоустановок MPI-502

Основные характеристики MPI-502 :
Измерители параметров электробезопасности электроустановок MPI-502 предназначены для измерения:
Действующего значения фазного и междуфазного напряжения переменного тока;
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
Времени отключения сети при срабатывании УЗО;
Сопротивления защитного заземления;
Напряжения прикосновения относительно номинального дифференциального тока;
Сопротивления защитных проводников;
Электрического сопротивления малым током;
Для вычисления:
Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки: Для запоминания и передачи в компьютер:
Данных измерений и вычислений;

MPI-502 выполнен в корпусе нового типа, который предназначен для замены очень хорошо известных портативных корпусов SONEL формата «пенал». К тому же он содержит обновленные и более функциональные алгоритмы управления, которые будут также присущи многим последующим приборам. Прототипом этой модели, несомненно, являлся MIE-500, и MPI-502 от него унаследовал весь измерительный потенциал, при этом, существенно его расширив.

Стандартная комплектация MPI-502
Адаптер WS-05
Провод измерительный 1,2 м с разъемом «банан» желтый
Провод измерительный 1,2 м с разъемом «банан» красный
Провод измерительный 1,2 м с разъемом «банан» синий
Провод измерительный 1,2 м с разъемом «банан» желтый
Зонд острый с разъемом «банан» красный
Зонд острый с разъемом «банан» синий
Зажим «Крокодил» изолированный желтый
Крепеж "свободные руки"
Ремень для переноски прибора
Футляр с ремнем
Беспроводной интерфейс OR-1 (USB)
Элементы питания SONEL

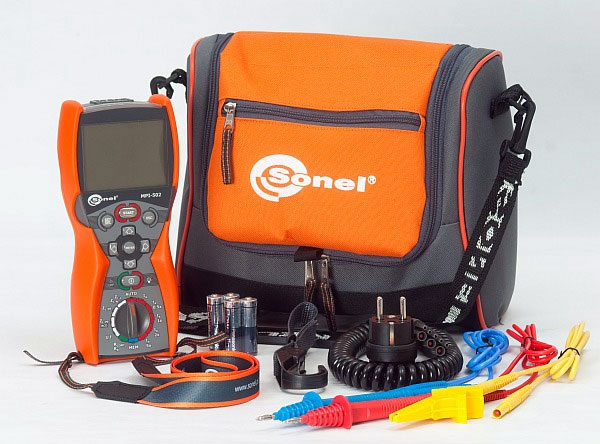

Стандартная комплектация MPI-502

Стандартная комплектация MPI-502


Из указанной комплектации наиболее интересны три позиции. Футляр с ремнем, беспроводной интерфейс и крепеж. Футляр с ремнем фактически является очень удобной и стильной сумкой с плечевым ремнем. Глядя на него, никак не сказать, что он предназначен для переноски прибора.

Беспроводной интерфейс, это специальный радиомодуль, который позволяет импортировать результаты измерений с прибора в персональный компьютер по «воздуху». Практически вся новая техника SONEL теперь умеет «общаться» с этим модулем, но только в MPI-502 он впервые вошел в стандартную комплектацию. Радиус действия беспроводной связи с его использованием составляет около 3 м. Скачанные с прибора данные, можно обработать в бесплатном программном обеспечении SONEL READER (которое теперь доступно на русском языке) и конечно в приложении СОНЭЛ ПРОТОКОЛЫ, которое также поддерживает этот измеритель.

Вполне полезным решением также является наличие крюка для крепежа прибора на различных выступах. Во многих ситуациях это позволит высвободить руки оператора и сделать процесс измерения более комфортным.

MPI-502

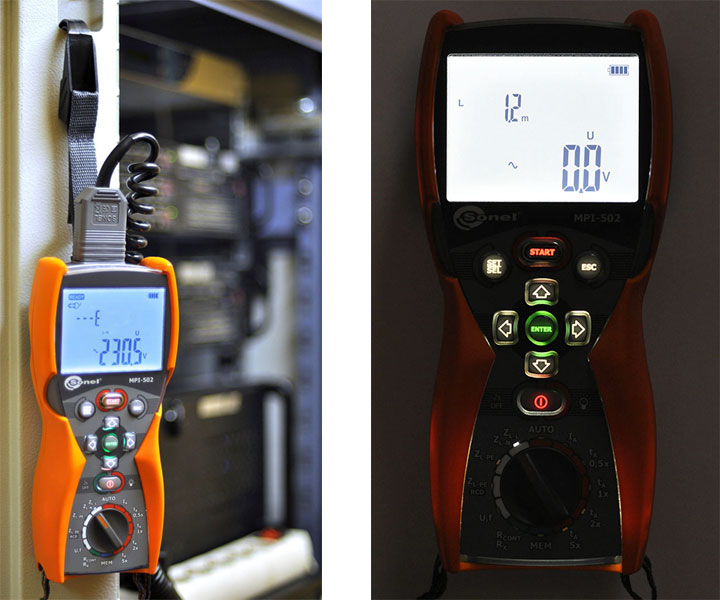

MPI-502 - наличие крюка для крепежа прибора на различных выступах и яркая белая подсветка



Внешний вид MPI-502 c первого взгляда поражает своей футуристичностью. Дерзкие агрессивные линии, большой дисплей, мягкий и приятный на ощупь пластик, яркая белая подсветка, симметрично расположенные органы управления, металлизированная клавиша запуска процесса измерения. Габариты и вес прибора несколько увеличился по сравнению с предыдущим поколением портативных измерителей, но прибор по прежнему уверенно и удобно ложится в ладонь оператора.

Управление - построено на базе классического кругового переключателя режимов и девяти клавиш. Организация клавиатуры ушла от специализированного назначения кнопкам определенных функций, и теперь реализована по аналогии с алгоритмами управления мобильных телефонов. Кнопки клавиатуры имеют приятную на ощупь гладкую поверхность и уверенно нажимаются от небольшого усилия пальцев. При включенной подсветке дисплея, клавиатура также подсвечивается. При этом основные клавиши подсвечивается красным и зеленым цветом.

Клавиша START имеет металлизированную поверхность, и это не случайно. В предыдущем поколении приборов SONEL, на многих моделях имелся отдельный металлический контакт. Он дает пользователю возможность перед выполнением измерений оценить текущий уровень напряжения прикосновения. Практика показала, что зачастую, большинство людей либо забывает провести эту процедуру, либо игнорирует ее. В MPI-502 эта функция уже заложена в клавише START. И если, в момент ее нажатия, в электроустановке будет присутствовать превышение допустимого уровня безопасного напряжения прикосновения, измеритель не запустит процесс измерения.

Все управление измерителем доступно с использованием одной руки. Помощь второй руки может понадобиться только для смены режима с использованием кругового переключателя.
Питание измерителя обеспечивают четыре “пальчиковых” элемента типоразмера AA 1,5 В или аналогичные перезаряжаемые элементы питания. При этом прибор имеет возможность программного выбора между указанными двумя типами. Полного запаса элементов питания достаточно для выполнения не менее 5000 измерений по петле КЗ или УЗО, при условии запуска не более двух измерений в минуту. Также, как упоминалось ранее, MPI-502 имеет исключительно беспроводной интерфейс для связи с персональным компьютером, и укомплектован, для реализации этой функции, специальным радиомодулем SONEL OR-1. Данный модуль подключается в свободный USB порт компьютера, и способен производить обмен данными по радиоканалу с множеством приборов SONEL. Среди них не только MPI-502, но и MRU-120, MRU-200, MPI-520, MPI-525 и будущие модели приборов SONEL.

Данные из памяти измерителя возможно импортировать в бесплатное программное обеспечение SONEL READER. Эта программа предоставляет пользователю возможность конвертации необходимых результатов измерений в один из трех форматов: текстовый файл; PDF; EXCEL или просто выводу их на печать. Также MPI-502 поддерживается приложением СОНЭЛ ПРОТОКОЛЫ, которое позволяет автоматически сформировать на основе результатов измерений, необходимые протоколы в форме соответствующей российскому законодательству.

Основные функциональные характеристики MPI-502
  • напряжение и частота переменного тока;
  • напряжение прикосновения;
  • полный комплекс измерений петли короткого замыкания;
  • полный комплекс измерений параметров УЗО за исключением УЗО типа B;
  • переходные сопротивления (металлосвязь).
Петля короткого замыкания

Она представлена возможностью работы по цепям «фаза-нуль”, “фаза-фаза”, “фаза-защитный проводник”, “фаза-защитный проводник без отключения УЗО”. При этом в режиме измерения без срабатывания УЗО разрешение составляет теперь не 1 Ом, как например в MZC-303E, а 0,01 Ом. Калибровки прибора под провода произвольной длины не присутствует. Есть только предустановленные варианты выбора стандартных проводников длиной 1,2 м; 5 м; 10 м; 20 м. Погрешность измерения петли стандартная, как во всех новых измерителях – 5 % + 5 е.м.р.

Переходные сопротивления (металлосвязь)

Предыдущее поколение портативных многофункциональных измерителей SONEL не имело такую функцию. MPI-502, первый прибор, который расширил свою функциональность на измерение сопротивлений малым током и током +200 мА с компенсацией сопротивления используемых проводников.

Все метрологические характеристики прибора были подтверждены в процессе, ранее завершившихся, испытаний. В настоящее время MPI-502 внесен в государственный реестр СИ под № 44170-10 и поставляется с первичной поверкой.

Технические данные MPI-502

«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока (true RMS)
Диапазон Разрешение Погрешность основная
0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
300…500 В 1 В ± (2 %U + 2 е.м.р.)

  • Диапазон частоты 45…65 Гц


Измерение частоты

Диапазон Разрешение Погрешность основная
45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)

  • Диапазон напряжения: 50…500В


Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

Измерение полного сопротивления петли Zs
Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом

  • Номинальное напряжение работы UnL-N / UnL-L:220/380 В, 230/400 В, 240/415 В;
  • Рабочий диапазон напряжений: 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45 ... 65 Гц;
  • Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс);

Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
20...199,9 Ом 0,1 Ом

  • Расчет и отображение для Zs< 200 Ом
Измерение ожидаемого тока короткого замыкания Ik

Диапазон Разрешение Основная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA


Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

Измерение сопротивления петли короткого замыкания Zs

Диапазон отображения Разрешение Основная погрешность
0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
200…1999 Ом 1 Ом
  • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • Номинальное рабочее напряжение Un: 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 180…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц;
  • Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (6% Zs + 10 е.м.р.) от Zs
20...199,9 Ом 0,1 Ом ± (6% Zs + 5 е.м.р.) от Zs

  • Расчет и отображение для величины Zs< 200 Ом

Показания тока короткого замыкания Iк

Диапазон отображения Разрешение Основная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…24,0 кA 0,1 кA


Измерение параметров отключения УЗО

  • Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 180…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения tA УЗО

Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn 0…150 мс
5 IΔn 0…40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0…200 мс
5 IΔn 0…150 мс

* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA
1000 мA 1 Ом..50 Ом 400 мA

Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон Разрешение Номинальный ток Основная погрешность
0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
10..99,9 В 0..15% UB


Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA
1000 мA 330..1000 мA

  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения - макс. 3200 мс.
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,4 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 12,0..42,0 мA 0,4 × IΔn..1,4 × IΔn ±10 % IΔn
100 мA 40..140 мA 1 мA
300 мA 120..420 мA
500 мA 200..700 мA

  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения - макс. 3200 мс.
Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон Разрешение Основная погрешность
0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
20,0…199,9 Ом 0,1 Ом
200…400 Ом 1 Ом

  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток при R < 2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проаодников;
  • Измерение двунаправленным током.
Измерение активного сопротивления малым током

Диапазон Разрешение Основная погрешность
0,00…199,9 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
200…2000 Ом 1 Ом

  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток < 8 мA;
  • Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
  • Компенсация сопротивления измерительных проводов.
Дополнительные технические характеристики
Параметры Значения
Индекс: WMPLMPI502
Категория безопасности: IV 300В (III 600В) согласно PN-EN 61010-1
Температура рабочая, °C: 0...+50 °C
Температура хранения, °С: -20…+70°C
Размеры измерителя, мм: 220x98x58 мм
Масса измерителя, кг: около 1 кг
Питание: батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА
Интерфейс: USB
Время до самовыключения: устанавливается в меню прибора
Номер в Госреестре: 44170-10
Сертификация: Сертификат утверждения типа РФ, Сертификат соответствия РФ
Гарантийный срок (мес.): 36
Производитель измерителя параметров электробезопасности электоустановок MPI-502 - компания SONEL S. A. (Польша)
