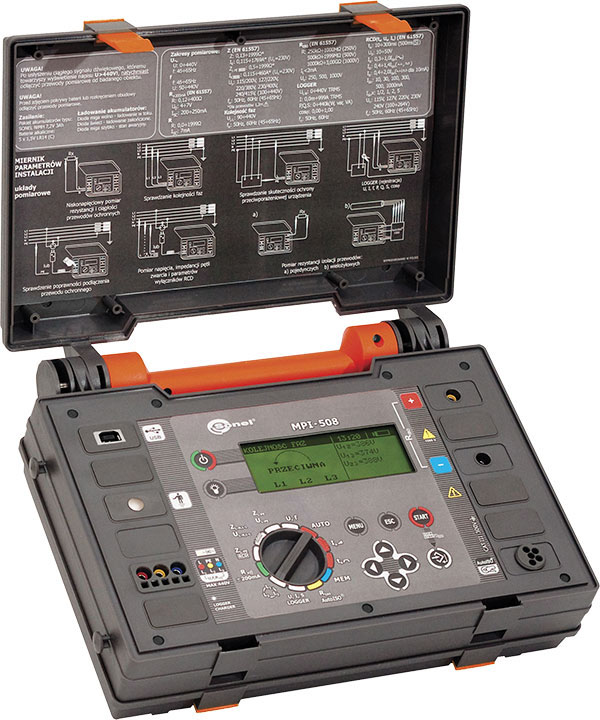

Измеритель параметров электробезопасности электроустановок MPI-508

Основные характеристики MPI-508 :
Измерители параметров электробезопасности электроустановок MPI-508 предназначены для измерения:
Действующего значения фазного и междуфазного напряжения переменного тока;
Частоты переменного тока
Полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
Полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
Силы тока отключения устройства защитного отключения (далее - УЗО) для синусоидального дифференциального тока;
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
Времени отключения сети при срабатывании УЗО;
Сопротивления защитного заземления;
Напряжения прикосновения относительно номинального дифференциального тока;
Напряжения переменного тока помех;
Сопротивления защитных проводников;
Электрического сопротивления малым током;
Сопротивления электроизоляции.
Измерения и регистрации переменного тока и напряжения, частоты, мощности (полной, активной, реактивной), а также cosφ
Для вычисления:
Активного и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»;
Силы тока цепи «фаза-нуль», «фаза - фаза», «фаза - защитный проводник».
Для контроля:
Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки:
Последовательности чередования фаз и перекоса фаз по напряжению.
Для запоминания и передачи в компьютер:
Данных измерений и вычислений;

Назначение и область применения MPI-508
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Стандартная комплектация MPI-508
Провод измерительный 1,2м с разъемами "банан" голубой
Провод измерительный 1,2м с разъемами "банан" желтый
Провод измерительный 1,2м с разъемами "банан" красный
Зонд острый с разъемом "банан" красный
Зонд острый с разъемом «банан» голубой
Зонд острый с разъемом «банан» желтый
Зажим «Крокодил» изолированный красный K02
Зажим «Крокодил» изолированный жёлтый K02
Аккумуляторная батарея NiMH SONEL-05 7,2V
Кабель сетевой
Кабель последовательного интерфейса USB
Зарядное устройство для аккумуляторов Z3, модель SYS1319-3012
Ремни "Свободные руки"
Футляр L2
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой "СТАРТ"

Технические данные MPI-508:


«е.м.р.» — единица младшего разряда

Измерение напряжения

Диапазон Разрешение Погрешность основная
0…440 В 1 В ± (2 U + 2 е.м.р.)

  • Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон Разрешение Погрешность основная
45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)

  • Диапазон напряжения: 50…440В

Измерение переменного тока (true RMS)

Диапазон Разрешение Погрешность основная *
0,0…99,9 мА 0,1 мА ± (5% I + 3 е.м.р.)
100…999 мА 1 мА ± (5% I )
1,00…9,99 A 0,01 A
10,0…99,9 A 0,1 A
100…999 A 1 A

  • Номинальная частота сети fn: 50Гц, 60 Гц
* - Погрешность токоизмерительных клещей учитывается отдельно

Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

Диапазон [Вт], [ВА], [вар] Разрешение [Вт], [ВА], [вар] Погрешность основная *)
0,00…9,99 0,01 ± (7% S + 10 е.м.р.)
10,0…99,9 0,1 ± (7% S + 5 е.м.р.)
100…999 1 ± 7% S
1,00 к…9,99 к 0,01 к
10,0 к…99,9 к 0,1 к
100 к…440 к 1 к

  • Диапазон напряжений: 0…440 В;
  • Диапазон токов: 0…1000 A;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Число фаз измеряемой цепи: 1;
  • Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);
*) U: 50…440 В, I: 10 мA…1000 A; погрешность токоизмерительных клещей учитывается отдельно.
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

Измерение полного сопротивления петли Zs
Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом

  • Номинальное напряжение UnL-N / UnL-L: 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В
  • Рабочий диапазон напряжений: 100 ... 250 В (для ZL-PE и ZL-N) или 100 ... 440 В (для ZL-L )
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45 ... 65 Гц;
  • Максимальный ток (для 400 В): 40 А (10 мс);
  • Контроль правильности зажима РЕ при помощи электрода касания (для ZL-PE)

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.)
20,0...199,9 Ом 0,1 Ом

  • Расчет и отображение для Zs< 200 Ом

Измерение ожидаемого тока короткого замыкания I k

Диапазон отображения Разрешение Основная погрешность
0,058…1,999 A 0,001 A Рассчитывается на основании погрешности для петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA


Измерение сопротивления петли короткого замыкания ZL-PE RCD (без срабатывания выключателя УЗО)

Измерение сопротивления петли короткого замыкания Zs
Диапазон отображения Разрешение Основная погрешность
0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
200…1999 Ом 1 Ом ± (6% Zs+ 5 е.м.р.)

  • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • Номинальное напряжение Un: 115 В, 127 В, 220 В, 230 В, 240 В
  • Рабочий диапазон напряжений: 100…264 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц;
  • Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон отображения Разрешение Основная погрешность
0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
20,0..199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)

  • Расчет и отображение для величины Zs< 200 Ом

Показания тока короткого замыкания Iк
Диапазон отображения Разрешение Основная погрешность
0,058…1,999 A 0,001 A Рассчитывается на основании погрешности для петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA


Измерение параметров отключения УЗО
  • Номинальное напряжение Un: 115 В, 127 В, 220 В, 230 В, 240 В
  • Рабочий диапазон напряжений: 100…250 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения УЗО tA

Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)
1 IΔn
2 IΔn 0…150 мс
5 IΔn 0…40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0…200 мс
5 IΔn 0…150 мс

Точность установки дифференциального тока:
для 1* I Δn, 2* IΔn и 5* IΔn - 0..8%;
для 0,5* IΔn - -8..0%.

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA
1000 мA 1 Ом..50 Ом 400 мA


Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон Разрешение Номинальный ток Основная погрешность
0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
10..99,9 В 0..15% UB


Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA
1000 мA 330..1000 мA

  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения - макс. 3200 мс.

Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,4 × IΔn..2,0 × IΔn ±10 % IΔn
30 мA 12,0..30,0 мA 0,4 × IΔn..1,4 × IΔn
100 мA 40..140 мA 1 мA
300 мA 120..420 мA
500 мA 200..700 мA

  • Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки;
  • Время протекания тока измерения - макс. 3200 мс.

Измерение целостности цепи и сопротивления низким напряжением

Измерение целостности защитных и компенсационных соединений током ± 200 мA

Диапазон Разрешение Основная погрешность
0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
20,0…199,9 Ом 0,1 Ом
200…400 Ом 1 Ом

  • Напряжение на открытых зажимах: 4…7 В;
  • Исходящий ток при R < 2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проводов;
  • Измерения для тока обеих поляризаций.

Измерение целостности цепи малым током

Диапазон Разрешение Основная погрешность
0,00…19,99 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
200…2000 Ом 1 Ом

  • Напряжение на открытых зажимах: 4…7 В;
  • Исходящий ток < 7 мA;
  • Звуковой сигнал для измеряемого сопротивления < 30 Ом;
  • Компенсация сопротивления измерительных проводов.

Измерение сопротивления изоляции

Диапазон отображения для Un= 250В Разрешение Основная погрешность
200…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…1000 MОм 1 MОм


Диапазон отображения для Un= 500В Разрешение Основная погрешность
200…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…1999 MОм 1 MОм


Диапазон отображения для Un= 1000В Разрешение Основная погрешность
200…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…1999 MОм 1 MОм
2,00…3,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)


  • Напряжения измерения: 250 В, 500 В и 1000 В;
  • Точность подачи напряжения (Robc [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
  • Обнаружение опасного напряжения перед замером;
  • Разрядка измеряемого объекта;
  • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
  • Измерение напряжения на клеммах +RISO, -RISO в диапазоне: 0..440 В.

Последовательность фаз
  • Указания последовательности фаз: соответствующая, несоответствующая;
  • Диапазон напряжений сети UL-L: 90…440 В (45…65 Гц);
  • Отображение величины межфазных напряжений.

Регистратор напряжения и переменного тока
  • Регистрация напряжения UL-n: 0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
  • Диапазон регистрации частоты: 45…65 Гц;
  • Регистрация тока (параметры как для измерения тока);
  • Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
  • Выбор интервала между пробами: 1…99 с (с шагом 1сек);
  • Число измерений: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
  • Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.
Дополнительные технические характеристики MPI-508

Параметры Значения
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт)
Температура хранения -20…+60°C
Температура рабочая 0…+40°C
Время до самовыключения 120 секунд
Количество измерений Z, RE или RCD (для щелочных элементов питания) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных элементов питания) >2000
Дисплей графический 192×64 точек
Память результатов измерения 990 ячеек, 10000 записей
Интерфейс MPI-508 USB
Производитель измерителя параметров электробезопасности электроустановок MPI-508 - компания SONEL S. A. (Польша)
