MRU-100

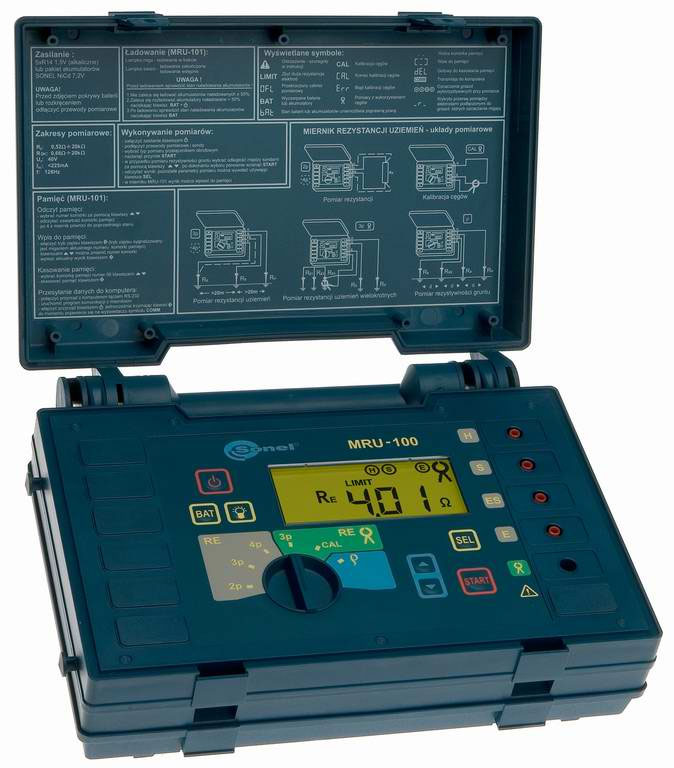

Измеритель сопротивления заземляющих устройств MRU-100


Измеритель сопротивления заземляющих устройств MRU-100

Основные характеристики MRU-100:

—  измерение сопротивления заземляющих устройств трех- и четырехполюсным методами;
—  измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
—  возможность измерения многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
—  измерение сопротивления двух- и четырехполюсным методами;
—  высокая помехоустойчивость ;
—  высокая точность.

Питание - от пяти элементов LR14.

Назначение и область применения MRU-100:

Предназначен для измерения сопротивления заземляющих устройств и удельного сопротивления грунта. Прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов). Прибор укомплектован токоизмерительными клещами для проведения измерений заземляющих устройств без разъединения заземлителей. Уникальная конструкция катушек с измерительными проводами позволяет разматывать провод с сохранением контакта с зондом.


Внимание!
- Класс защиты: III 300 В согласно PN-EN 61010-1
- Номер в Госреестре: 31987-06
- Температурный диапазон: 0..+ 40° C
- Габариты ШxВxГ: 295x95x222 мм
- Масса: 1,6 кг
Производитель измерителя сопротивления заземляющих устройств MRU-100 - компания SONEL S. A. (Польша)
Sonel

Технические данные MRU-100

Измерение сопротивления заземляющих устройств RE без использования клещей
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5
Диапазон измерения: 0,12 Ом...20,0 кОм

Диапазон отображения Разрешение Погрешность
0,00...9,99 Ом 0,01 Ом ± (2% и. в. + 3 ед. мл. разряда)
10,0...99,9 Ом 0,1 Ом ± (2% и. в. + 2 ед. мл. разряда)
100...999 Ом 1 Ом ± (2% и. в. + 2 ед. мл. разряда)
1,00...9,99 кОм 0,01 кОм ± (2% и. в. + 2 ед. мл. разряда)
10,0...20,0 кОм 0,1 кОм ± (2% и. в. + 2 ед. мл. разряда)


Измерение активного сопротивления заземляющих устройств с использованием измерительных клещей
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5
Диапазон измерения: 0,16 Ом...20,0 кОм

Диапазон отображения Разрешение Погрешность
0,00...9,99 Ом 0,01 Ом ± (8% и. в. + 3 ед. мл. разряда)
10,0...99,9 Ом 0,1 Ом ± (8% и. в. + 2 ед. мл. разряда)
100...999 Ом 1 Ом ± (8% и. в. + 2 ед. мл. разряда)
1,00...9,99 кОм 0,01 кОм ± (8% и. в. + 2 ед. мл. разряда)
10,0...20,0 кОм 0,1 кОм ± (8% и. в. + 2 ед. мл. разряда)


Измерение удельного сопротивления грунта
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5

Диапазон Разрешение Погрешность основная
0,00...9,99 Ом*м 0,01 Ом*м ± (2% и. в. + 3 ед. мл. разряда)
10,0...99,9 Ом*м 0,1 Ом*м ± (2% и. в. + 2 ед. мл. разряда)
100...999 Ом*м 1 Ом*м
1,00...9,99 кОм*м 0,01 кОм*м
10,0...99,9 кОм*м 0,1 кОм*м
100...999 кОм*м 1 кОм*м

Приведённое значение ошибки не учитывает ошибку, введённую расстоянием между зондами


Измерение активного сопротивления RH, RS

Погрешность измерения активного сопротивления RS и RH в случае измерения без использования клещей
± 5% от суммы отображённых значений (RE + RS + RH)


Погрешность измерения активного сопротивления RS и RH в случае измерения c использованием клещей
± 10% от суммы отображённых значений (RE + RS + RH)


Измерение напряжения шума (сумма переменного и постоянного тока)
Сопротивление входное: ок. 2 МОм

Диапазон Разрешение Погрешность основная
0...40 В 1 В ± (10% и. в + 1 ед. мл. разряда)

Дополнительные технические характеристики
Класс безопасности двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности III 300 В согласно PN-EN 61010-1
Степень защиты корпуса PN-EN 60529 IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
Максимальное измерительное напряжение шумов 40 В
Частота измерительного тока 128 Гц
Напряжение измерительное 40 В
Ток измерительный 225 мА
Максимальное сопротивление измерительных зондов 50 кОм
Подача сигнала при слишком малом токе клещей 0,5 мА
Питание измерителя элементы питания LR14 (5 шт.)
Количество измерений при использовании элементов питания алкалиновых в среднем 2000
Время для выполнения измерений:
- сопротивления по двухполюсной схеме
- сопротивления по четырёхполюсной схеме
- сопротивления заземления по 3-х и 4-х полюсной схеме

< 8 секунд
< 16 секунд
< 16 секунд
Сопротивление заземления по 3-х полюсной схеме с использованием клещей < 20 секунд
Сопротивления грунта < 16 секунд
Температура номинальная + 20...+ 25°C
Температура хранения - 20...+ 60°C
Стандарт качества разработка, проект и производство согласно ISO 9001
