MRU-101

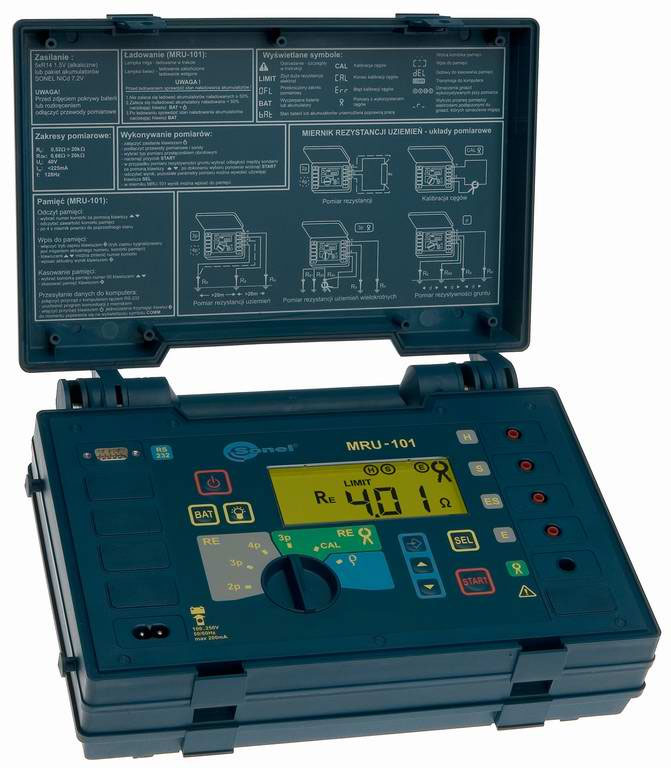

Измеритель сопротивления заземляющих устройств MRU-101


Измеритель сопротивления заземляющих устройств MRU-101

Основные характеристики MRU-101:

—  измерение сопротивления заземляющих устройств трех- и четырехполюсным методами;
—  измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
—  возможность измерения многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
—  измерение сопротивления двух- и четырехполюсным методами;
—  высокая помехоустойчивость ;
—  высокая точность;
—  память 300 результатов измерений;
—  передача данных в компьютер.

Питание - аккумуляторы типа SONEL NiMH 7,2 V


Назначение и область применения MRU-101:

Предназначен для измерения сопротивления заземляющих устройств и удельного сопротивления грунта. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов). Прибор MRU-101 укомплектован токоизмерительными клещами для проведения измерений заземляющих устройств без разъединения заземлителей. Уникальная конструкция катушек с измерительными проводами позволяет разматывать провод с сохранением контакта с зондом.



Внимание!
- Класс защиты: III 300 В согласно PN-EN 61010-1
- Номер в Госреестре: 31987-06
- Температурный диапазон: 0..+ 40° C
- Габариты ШxВxГ: 295x95x222 мм
- Масса: 1,7 кг
Производитель измерителя сопротивления заземляющих устройств - компания SONEL S. A. (Польша)
Sonel

Технические данные MRU-101

Измерение сопротивления заземляющих устройств RE без использования клещей
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5
Диапазон измерения: 0,12 Ом...20,0 кОм

Диапазон отображения Разрешение Погрешность
0,00...9,99 Ом 0,01 Ом ± (2% и. в. + 3 ед. мл. разряда)
10,0...99,9 Ом 0,1 Ом ± (2% и. в. + 2 ед. мл. разряда)
100...999 Ом 1 Ом ± (2% и. в. + 2 ед. мл. разряда)
1,00...9,99 кОм 0,01 кОм ± (2% и. в. + 2 ед. мл. разряда)
10,0...20,0 кОм 0,1 кОм ± (2% и. в. + 2 ед. мл. разряда)


Измерение активного сопротивления заземляющих устройств с использованием измерительных клещей
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5
Диапазон измерения: 0,16 Ом...20,0 кОм

Диапазон отображения Разрешение Погрешность
0,00...9,99 Ом 0,01 Ом ± (8% и. в. + 3 ед. мл. разряда)
10,0...99,9 Ом 0,1 Ом ± (8% и. в. + 2 ед. мл. разряда)
100...999 Ом 1 Ом ± (8% и. в. + 2 ед. мл. разряда)
1,00...9,99 кОм 0,01 кОм ± (8% и. в. + 2 ед. мл. разряда)
10,0...20,0 кОм 0,1 кОм ± (8% и. в. + 2 ед. мл. разряда)


Измерение удельного сопротивления грунта
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5
Диапазон Разрешение Погрешность основная
0,00...9,99 Ом*м 0,01 Ом*м ± (2% и. в. + 3 ед. мл. разряда)
10,0...99,9 Ом*м 0,1 Ом*м ± (2% и. в. + 2 ед. мл. разряда)
100...999 Ом*м 1 Ом*м
1,00...9,99 кОм*м 0,01 кОм*м
10,0...99,9 кОм*м 0,1 кОм*м
100...999 кОм*м 1 кОм*м

Приведённое значение ошибки не учитывает ошибку, введённую расстоянием между зондами


Измерение активного сопротивления RH, RS
Погрешность измерения активного сопротивления RS и RH в случае измерения без использования клещей
± 5% от суммы отображённых значений (RE + RS + RH)

Погрешность измерения активного сопротивления RS и RH в случае измерения c использованием клещей
± 10% от суммы отображённых значений (RE + RS + RH)

Измерение напряжения шума (сумма переменного и постоянного тока)
Сопротивление входное: ок. 2МОм

Диапазон Разрешение Погрешность основная
0...40 В 1 В ± (10% и.в + 1 ед.мл.разряда)

Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN61010-1 и IEC 61557
Категория безопасности III 300 В согласно PN-EN 61010-1
Степень защиты корпуса PN-EN 60529 IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
Максимальное измерительное напряжение шумов 40 В
Частота измерительного тока 128 Гц
Напряжение измерительное 40 В
Ток измерительный 225 мА
Максимальное сопротивление измерительных зондов 50 кОм
Подача сигнала при слишком малом токе клещей 0,5 мА
Питание измерителя пакет аккумуляторов типа SONEL NiMH 7,2 V
Питание зарядки аккумуляторов 100...250 В/50(60) Гц, 100 мА
Время зарядки аккумуляторов в режиме зарядки макс. 3 часа
Время для выполнения измерений:
- сопротивления по двухполюсной схеме
- сопротивления по четырёхполюсной схеме
- сопротивления заземления по 3-х и 4-х полюсной схеме

< 8 секунд
< 16 секунд
< 16 секунд
Сопротивление заземления по 3-х полюсной схеме с использованием клещей < 20 секунд
Сопротивления грунта < 16 секунд
Температура номинальная + 20...+ 25°C
Температура хранения - 20...+ 60°C
Стандарт качества разработка, проект и производство согласно ISO 9001
