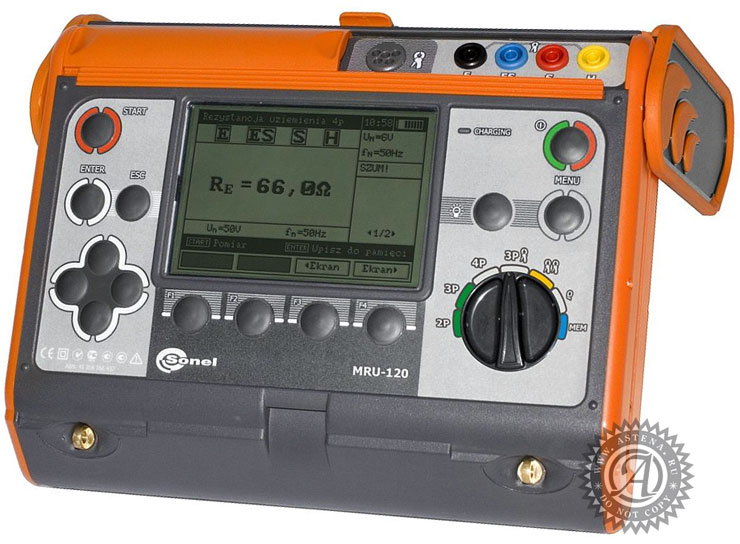

Измеритель параметров заземляющих устройств MRU-120
Основные характеристики MRU-120
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
- измерение сопротивления заземляющих устройств методом двух клещей;
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- высокая помехоустойчивость;
- сохранение результатов измерений в память;
- подключение измерителя к компьютеру (USB);
- совместимость с программой СОНЭЛ Протоколы;
- степень защиты корпуса - IP54.
Назначение и область применения MRU-120
MRU-120 - портативный измеритель параметров заземляющих устройств и молниезащит, являющийся представителем новой линейки приборов.
Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Прибор MRU-120 характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
- Гарантия: 36 месяцев
- Номер в Госреестре: 41925-09
- Класс защиты: IV 300В согласно EN 61010-1
- Температурный диапазон: -10..+50°C
- Габариты ШxВxГ: 288 x 223 x 75 мм
- Масса MRU-120: около 2 кг
Стандартная комплектация MRU-120
Провод измерительный 1,2м с разъемами "банан" желтый
Провод измерительный 2,2 м с разъемами "банан" черный
Провод измерительный 25 м на катушке с разъёмами "банан" голубой
Провод измерительный 25 м на катушке с разъемами "банан" красный
Провод измерительный 50м на катушке с разъемами "банан" желтый
Зонд измерительный для забивки в грунт 30 см
Зонд острый с разъемом «банан» желтый
Зажим "Крокодил" изолированный черный K01
Кабель последовательного интерфейса USB
Кабель сетевой
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012
Адаптер автомобильный (12В)
Аккумуляторная батарея NiMH SONEL-07 4,8V
Футляр L2
Комплект ремней "Свободные руки"
Характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
- частота fN 45…65 Гц
- частота измерения – минимум два измерения/с
Измерение сопротивления проводников и выравнивания потенциалов (2p)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | |
| 2,00...9,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| 10,0...19,9 кОм | 0,1 кОм |
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | |
| 2,00...9,99 кОм | 0,01 кОм | ± (5% и. в. + 4 е. м. р.) |
| 10,0...19,9 кОм | 0,1 кОм |
Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом |
Измерение сопротивления заземляющих устройств методом двух клещей
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,0...199,9 Ом | 0,1 Ом | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 200...1999 Ом | 1 Ом | |
| 2,00...19,99 кОм | 0,01 кОм | |
| 20,0...99,9 кОм | 0,1 кОм | |
| 100...999 кОм | 1 кОм |
асстояние между измерительными зондами (L): 1...50м
Измерение сопротивления измерительных зондов
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм |
Дополнительные технические характеристики MRU-120
| Параметры | Значения |
|---|---|
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 300В согласно EN 61010-1 |
| Степень защиты корпуса PN-EN 60529 | IP54 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц |
| Измерительное напряжение и ток для 2p | U < 24В RMS, I≥200мA для R≤60 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | > 800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <6 секунд |
| Длительность измерения для остальных методов | <8 секунд |
| Габаритные размеры | 288 x 223 x 75 мм |
| Масса измерителя | приблизительно 2 кг |
| Рабочая температура | -10..+50°C |
| Температура зарядки аккумуляторов MRU-120 | +10..+35°C |
