Micronix MSA338, MSA338Е
MSA338, MSA338Е
Анализаторы спектра / электромагнитных помех

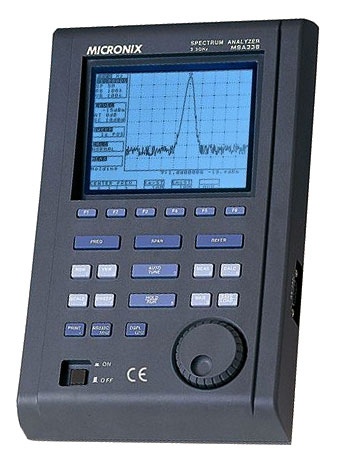

Анализаторы спектра - Micronix MSA338, MSA338ЕMSA338 (MSA338E) – это надежный анализатор спектра, который по эксплуатационным и функциональным характеристикам сравним с настольными анализаторами, но при этом остается компактным, легким и недорогим прибором. Компактность и малый вес 1,8 кг. Диапазон измерений от 50 кГц до 3,3 ГГц Работа от батарей в течение 150 минут Качество работы, сравнимое с качеством полноразмерных настольных приборов Широкие функциональные возможности Автоматическая настройка Автоматическая установка диапазона Копирование (распечатка) экранных изображений Вывод изображений на монитор персонального компьютера
| ||||||
Технические данные MSA338, MSA338Е:
| Параметры | Значения |
|---|---|
|
Частотные характеристики
|
|
|
Частотный диапазон
|
50 кГц – 3,3 ГГц |
|
Центральная частота
|
|
|
Разрешающая способность
|
100 кГц
Есть возможность работы от углового кодера, цифровых кнопок и функциональных кнопок
|
|
Точность
|
В пределах ±(30+20T) кГц ±1точка T: время развертки (сек)
(диапазон частот: от 200 кГц до 10 МГц, ширина полосы пропускания приемника: 30 кГц, 23±5°C)
В пределах ±(60+300T) кГц±1точка T: время развертки (сек)
(диапазон частот: от 20 МГц до 3,3 ГГц , ширина полосы пропускания приемника: 100 кГц
|
|
Погрешность ширины полосы пропускания приемника
|
В пределах ±6% ширины полосы пропускания приемника (ширина полосы пропускания приемника: от 3 кГц до 30 кГц)
В пределах ±30% ширины полосы пропускания приемника (ширина полосы пропускания приемника: от 100 кГц до 3 МГц)
|
|
Ширина полосы пропускания
|
|
|
Устанавливаемый диапазон
|
0 Гц (нулевая ширина полосы пропускания), от 200 кГц до 2 ГГц (шаги 1-2-5) и 3,3 ГГц полная ширина полосы пропускания
|
|
Точность
|
В пределах ±3% ±20T ±1точка (ширина полосы пропускания от 200 кГц до 10 МГц, 23±5°C)
В пределах ±3% ±200T ±1точка (ширина полосы пропускания от 20 МГц до 8,5 ГГц, 23±5°C)
T: время развертки (сек)
|
|
Разрешение дисплея
|
251 точка, LCD дисплей (ЖК)
1001 точка (только при измерении и передаче данных по RS-232C на внешний монитор)
|
|
Количество точек дисплея
|
251 точка, 1001 точка (только при измерении и передаче данных по RS-232C)
(прибор отображает данные в 251 горизонтальную точку, но имеет внутреннюю возможность захвата и отображения изображений в 1001 точку)
|
|
Ширина полосы разрешающей способности
|
3 дБ во всей ширине полосы
|
|
Диапазон установок
|
От 3 кГц до 3 МГц (шаг 1-3) и AUTO (автоматический)
|
|
Точность
|
В пределах ±20%
|
|
Избирательность
|
1:12 (типовое значение 3 дБ : 60 дБ)
|
|
Ширина полосы видеосигнала
|
От 100 Гц до 1 МГц (шаг 1-3) и AUTO (автоматический)
|
|
Фазовый шум SSB модуляции
|
-90 дБс/Гц (типовое значение, смещение частоты 100 кГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц, время развертки 0,3 сек.)
|
|
Избирательность по побочному каналу
|
Не хуже -60 дБс
|
|
Уровень гармоник
|
Не хуже -40дБс в диапазоне от 100 МГц до 3,3 ГГц
|
|
|
|
|
Амплитудные параметры
|
|
|
Опорный уровень
|
|
|
Устанавливаемый диапазон
|
От +10 до -60 дБм (шаг 1 дБ)
|
|
Точность
|
В пределах ±0,8 дБ ±1 точка
(центральная частота 100 МГц, ширина полосы пропускания приемника 3 МГц, ширина полосы видеосигнала 1 МГц, коэффициент ослабления 0 дБ, 23±5°C)
|
|
Единицы измерения
|
дБм, дБВ, дБмВ, дБмкВ, дБмкВ/м, дБмкА/м
(дБмкВ/м и дБмкА/м используются при измерительных функциях)
|
|
Усредненный уровень шума
|
-117 дБм (типовое значение, центральная частота 1 ГГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц)
|
|
Частотная характеристика (АЧХ)
|
В пределах ±2,0 дБ ±1 точка (от 50 кГц до 100 МГц)
В пределах ±1,0 дБ ±1 точка (от 100 МГц до 3,3 ГГц )
|
|
Входной импеданс
|
50 Ом
|
|
Входной коэффициент стоячей волны по напряжению (КСВН)
|
Менее 2,0
|
|
Входной аттенюатор
|
|
|
Рабочий диапазон
|
От 0 до 25 дБ (шаг 1 дБ), связан с опорным уровнем
|
|
Коммутационная ошибка
|
В пределах ±0,6 дБ
|
|
Коммутационная ошибка в ширине полосы пропускания приемника
|
В пределах ±0,6 дБ
|
|
Количество точек дисплея
|
200 точек
|
|
Шкала дисплея
|
|
|
Масштаб
|
10 дБ/сегмент, 2 дБ/сегмент
|
|
Точность
|
В пределах ±0,2 дБ/2 дБ ±1 точка
В пределах ±0,8 дБ/10 дБ ±1 точка
В пределах ±1,6 дБ/70 дБ ±1 точка
|
|
Пиковый уровень, выдерживаемый входным усилителем
|
+23 дБм (средняя мощность при CW модуляции), 25 В постоянного тока
|
|
Входной разъем
|
SMA (J)
|
|
|
|
|
Параметры развертки
|
|
|
Время развертки
|
|
|
Устанавливаемый диапазон
|
От 10 мс до 30 с (шаг 1-3, частотный диапазон от 0 до 2 ГГц) и автоматический
От 30 мс до 30 с (шаг 1-3, полный частотный диапазон) и автоматический
|
|
Точность
|
В пределах ±0,1% ±1 точка (частотный диапазон от 0 до 2 ГГц )
В пределах ±2,5% ±1 точка (полный частотный диапазон)
|
|
Ждущий режим
|
Автоматический (нулевой частотный диапазон)
|
|
Режим детектирования
|
Положительный пик, отрицательный пик, выборка
(при времени развертки 10 мс или 30 мс возможна установка только режима выборки)
|
|
|
|
|
Функции
|
|
|
Метка
|
Режим NORM (нормальный): отображается частота (максимум 7 разрядов) и уровень (максимум 4 разряда) в точке метки
Режим DELTA (дельта): отображает разность частот и уровней между двумя метками
|
|
Поиск пикового значения
|
Режим NORM (нормальный): поиск пикового значения в пределах 10 сегментов. Возможен поиск следующего пикового значения NEXT (10 максимум)
Режим ZONE (внутризоновый): поиск пикового значения в пределах зоны, заданной серединой и шириной. Метка движется к точке пикового значения при каждой развертке.
|
|
Вычислительная
|
MAX HOLD (удержание максимального значения), MIN HOLD (удержание минимального значения), AVERAGE (вычисление среднего значения), и
OVER WRITE (наложение значений)
* MAX HOLD / MIN HOLD: от 2 до 1024 раз, AVERAGE (вычисление среднего значения): от 2 до 256 раз.
|
|
Измерительная
|
Измерения мощности канала, мощности соседнего канала, ширины занимаемой полосы, напряженности электрического поля (требуется антенна, поставляемая отдельно), и напряженности магнитного поля (требуется щуп для измерения напряженности магнитного поля, поставляемый отдельно)
|
|
Автоматическая настройка
|
При нажатии кнопки AUTO TUNE (автоматическая настройка), спектр максимального уровня в пределах ширины полосы до 3,3 ГГц устанавливается посередине, а опорный уровень, ширина полосы приемника, ширина полосы видеосигнала и время развертки, подстраиваются до оптимальных значений.
|
|
Сохранение/загрузка
|
|
|
Сохранение
|
Сохраняется 100 изображений и 100 установок
|
|
Загрузка
|
Загружается 1 изображение и 1 установка
|
|
|
|
|
Общие параметры
|
|
|
Передача данных
|
|
|
Интерфейс
|
RS-232C
|
|
Скорость передачи данных
|
От 2400 до 38400 bps (бит в секунду)
|
|
Распечатка данных на бумажный носитель
|
Возможность прямой распечатки на принтере (поставляется отдельно)
|
|
Дисплей
|
|
|
Дисплей
|
ЖК-дисплей
|
|
Подсветка
|
Подсветка CFL (компактная люминесцентная лампа)
|
|
Разрешение дисплея
|
320 (по горизонтали) х 240 (по вертикали) точек
|
|
Источник питания
|
|
|
Батарея
|
Батарея Ni-MH (поставляется отдельно)
|
|
Внешний источник постоянного тока
|
Разъем DC jack, +4,75 ~ +5,25 вольт постоянного тока / 4 ампера
|
|
|
|
|
Другие параметры
|
|
|
Рабочая температура
|
От 0 до 50 °C (гарантированы параметры при 23 ±10 °C, без мягкого футляра для переноски)
|
|
Рабочая влажность
|
Менее 40 °C / 80% относительной влажности (гарантировано при менее 33 °C / 70% относительной влажности, без мягкого футляра для переноски)
|
|
Температура хранения
|
От -20 до 60 °C, менее 60 °C / 70% относительной влажности
|
|
размеры
|
162(Ш)х70(В)х260(Д) мм (без выпирающих элементов и подставки)
|
|
Вес
|
Около 1,8 кг (с батареей питания), около 1,5 кг (без батареи питания)
|
|
|
|
| |||
