Анализатор спектра MSA438TG



Micronix MSA438TG

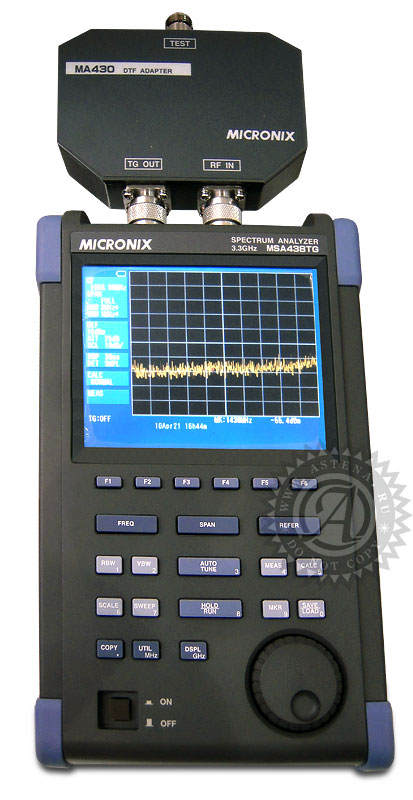

Анализатор спектра MSA438TG (Micronix) c опциями DTF и MVS300

MSA438TG с опциями DTF и MSV300 – представляет собой два прибора в одном: анализатор спектра и полноценный анализатор АФУ от 50 кГц до 3,3 ГГц.

Основные особенности MSA438TG

  • Компактность и малый вес 1,8 кг
  • Диапазон измерений от 50 кГц до 3,3 ГГц
  • Большой (14,5 см) цветной TFT дисплей
  • Память - съемный USB накопитель
  • 4 часа непрерывной работы от батарей
  • USB интерфейс для ПД (до 12 Мбит/с)
  • Точные измерения частотных характеристик с использованием ФАПЧ синтезатора
  • Усредненный уровень шума - 127 дБм
  • Динамический диапазон 100 дБ
  • Качество работы, сравнимое с качеством полноразмерных настольных приборов
  • Простота и удобство в работе благодаря автоматическому режиму
  • Широкие функциональные возможности
  • Копирование (распечатка) экранных изображений на USB принтере (опция)
  • Измерение расстояния до неоднородности (DTF) (опция)



MSA438TG внесен в Госреестр - ГОСТ № 43735-10

Производитель анализатора спектра MSA438TG - компания Micronix (Япония)
Micronix


Технические данные MSA438TG

Параметры Значения
Частотные характеристики
Частотный диапазон 50 кГц - 3,3 ГГц
Центральная частота
Разрешающая способность 20 кГц Есть возможность работы от углового кодера, цифровых кнопок и функциональных кнопок
Точность В пределах ±(30+20T) кГц ±1точка T: время развертки (сек) Диапазон частот: от 200 кГц до 10 МГц, ширина полосы пропускания приемника: 3 кГц, 23±5°C
В пределах ±(60+300T) кГц ± 1точка T: время развертки (сек) Диапазон частот: от 20 МГц до 3,3 ГГц , ширина полосы пропускания приемника: 100 кГц
Погрешность ширины полосы пропускания приемника В пределах ±4% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 3 кГц, 10 кГц, 30 кГц)
В пределах ±20% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 100 кГц, 300 кГц) В пределах ±10% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 1 МГц, 3МГц)
Ширина полосы пропускания
Устанавливаемый диапазон 0 Гц (нулевая ширина полосы пропускания), от 200 кГц до 2  ГГц (шаги 1-2-5) и 3,3 ГГц  полная ширина полосы пропускания
Точность В пределах ±3% ±20T ±1точка (ширина полосы пропускания от 200 кГц до 10 МГц, 23±5°C)                                                                                                                                 В пределах ±3% ±200T ±1точка (ширина полосы пропускания от 20 МГц до 8,5 ГГц, 23±5°C) T: время развертки (сек)
Разрешение дисплея 501 точка,   LCD дисплей (ЖК) 1001 точка (только при измерении и передаче данных по USB2.0 на внешний монитор)
Количество точек дисплея 251 точка, 1001 точка (только при измерении и передаче данных по RS-232C) (прибор отображает данные в 251 горизонтальную точку, но имеет внутреннюю возможность захвата и отображения изображений в 1001 точку)
Ширина полосы разрешающей способности 3 дБ во всей ширине полосы
Диапазон установок MSA438/458/438TG   -    От 3 кГц до 3 МГц (шаг 1-3) и AUTO (автоматический) MSA438E   - 3; 9; 30; 120 кГц (6дБ); 300 кГц;     1; 3 МГЦ, AUTO
Точность  В пределах ±20%
Избирательность 1:12 (типовое значение 3 дБ : 60 дБ)
Ширина полосы видеосигнала От 100 Гц до 1 МГц (шаг 1-3) и AUTO (автоматический)
Фазовый шум SSB модуляции -90 дБс/Гц (типовое значение, смещение частоты 100 кГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц, время развертки 0,3 сек.)
Избирательность по побочному каналу Не хуже -60 дБс
Уровень гармоник Не хуже -40дБс в диапазоне от 100 МГц до 3,3 ГГц
Амплитудные параметры
Опорный уровень
Устанавливаемый диапазон От +10 до -60 дБм (шаг 1 дБ)
Точность В пределах ±0,8 дБ ±1 точка (центральная частота 100 МГц, ширина полосы пропускания приемника 3 МГц, ширина полосы видеосигнала 1 МГц, коэффициент ослабления 0 дБ, 23±5°C)
Единицы измерения дБм, дБВ, дБмВ, дБмкВ, дБмкВ/м, дБмкА/м (дБмкВ/м и дБмкА/м используются при измерительных функциях)
Усредненный уровень шума -127 дБм (типовое значение, центральная частота 1 ГГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц)
Частотная характеристика (АЧХ) В пределах ±2,0 дБ ±1 точка (от 50 кГц до 100 МГц)
В пределах ±1,0 дБ ±1 точка (от 100 МГц до 3,3 ГГц)
Входной импеданс 50 Ом
Входной коэффициент стоячей волны по напряжению (КСВН) Менее 2,0
Входной аттенюатор
Рабочий диапазон От 0 до 25 дБ (шаг 1 дБ), связан с опорным уровнем
Коммутационная ошибка В пределах ±0,6 дБ   100 МГц
Коммутационная ошибка в ширине полосы пропускания приемника В пределах ±0,6 дБ
Количество точек дисплея 381 точек / 10 сегм.
Шкала дисплея
Масштаб 2 дБ/сегмент, 5 дБ/сегмент, 10 дБ/сегмент
Точность В пределах ±0,2 дБ/2 дБ ±1 точка.
В пределах ±0,4 дБ/5 дБ ±1 точка.
В пределах ±0,8 дБ/10 дБ ±1 точка.
В пределах ±1,8 дБ/90 дБ ±1 точка.
Пиковый уровень, выдерживаемый входным усилителем +27 дБм (средняя мощность при CW модуляции), 25 В постоянного тока
Входной разъем SMA (J)
Параметры развертки
Время развертки
Устанавливаемый диапазон От 10 мс до 30 с (шаг 1-3, частотный диапазон от 0 до 2 ГГц) и автоматический  От 30 мс до 30 с (шаг 1-3, полный частотный диапазон) и автоматический
Точность В пределах ±0,1% ±1 точка (частотный диапазон от 0 до 5 ГГц)
В пределах ±2,5% ±1 точка (полный частотный диапазон)
Ждущий режим
Источник синхронизации
Диапазон напряжения
Диапазон частот
Связь по входу
Уровень переключения
Автоматический (нулевой частотный диапазон)
Внешний/внутренний 1-10 В (амплитуда)
Пост. – 5 ГГц
Развязка по пост. току 0,56 В (фиксированный)
Режим детектирования Положительный пик, отрицательный пик, выборка (при времени развертки 10 мс или 30 мс возможна установка только режима выборки)
Функции
Метка Режим NORM (нормальный): отображается частота (максимум 8 разрядов) и уровень (максимум 4 разряда) в точке метки
Режим DELTA (дельта): отображает разность частот и уровней между двумя метками
Поиск пикового значения Режим NORM (нормальный): поиск пикового значения в пределах 10 сегментов. Возможен поиск следующего пикового значения NEXT (10 максимум)
Режим ZONE (внутризоновый): поиск пикового значения в пределах зоны, заданной серединой и шириной. Метка движется к точке пикового значения при каждой развертке.
Вычислительная MAX HOLD (удержание максимального значения), MIN HOLD (удержание минимального значения), AVERAGE (вычисление среднего значения), и OVER WRITE (наложение значений) * MAX HOLD / MIN HOLD: от 2 до 1024 раз, AVERAGE (вычисление среднего значения): от 2 до 256 раз.
Измерительная Измерения мощности канала, мощности соседнего канала, ширины занимаемой полосы, напряженности электрического поля (требуется антенна, поставляемая отдельно). Измерение КСВ (требуется мост для измерения КСВ, поставляемый отдельно), частотомер
Автоматическая настройка При нажатии кнопки AUTO TUNE (автоматическая настройка), спектр максимального уровня в пределах ширины полосы до 3,3 ГГц / 8,5 ГГц устанавливается посередине, а опорный уровень, ширина полосы приемника, ширина полосы видеосигнала и время развертки, подстраиваются до оптимальных значений.
Сохранение/загрузка
Сохранение Сохраняется 200 изображений и 200 установок
Загрузка
Трекинг генератор
Частотн.диапазон
Выходной уровень
-неравномерность
Нормирующая функция
Выходной импеданс
КСВН на выходе
Выходной разъем

Загружается 1 изображение и 1 установка
Только для MSA438TG
5 МГц – 3,3 ГГц
-10 дБм +- 1 дБ - 1 ГГц
+- 1,5 дБ
Выравнивает входную АЧХ на экране
50 Ом
Не более 2,0
N(J)

Параметры Значения
Общие параметры
Передача данных
Интерфейс USB-2.0
Скорость передачи данных 12 Мбит в секунду
Распечатка данных на бумажный носитель Память Возможность прямой распечатки на USB принтере (поставляется отдельно), выход А, USB A для записи спектров и установочных параметров.
Дисплей
Дисплей Цветной ЖК-дисплей, 14,5 см
Подсветка Подсветка LED (светодиодный)
Разрешение дисплея 640 (по горизонтали)х480 (по вертикали) точек
Источники питания Внешний Адаптер (МА400), внутренний – литий-ионная батарея (МВ400)
Батарея Батарея Li-ion (поставляется отдельно), 7,4 В пост. / 5000 мАч
Функция зарядки Адаптер постоянного тока Индикация При выключенном приборе батарея заряжается Отображается 4 состояния зарядки (двухцветный светодиод, красный/зеленый) Вх. ~100-240 В;     Вых. 9 вольт постоянного тока / 2,6 ампера 5 уровней остаточной зарядки батареи
Другие параметры
Рабочая температура От 0 до 50 °C (гарантированы параметры при 23 ±10 °C, без мягкого футляра для переноски)
Рабочая влажность Менее 40 °C / 80% относительной влажности (гарантировано при менее 33 °C / 70% относительной влажности, без мягкого футляра для переноски)
Температура хранения От -20 до 60 °C, менее 60 °C / 70% относительной влажности
размеры 162(Ш)х71(В)х265(Д)мм (без выпирающих элементов и подставки)
Вес Около 1,8 кг (с батареей питания)
