Осциллограф MSO7034А (Keysight Technologies, США)

MSO7034А. Основные данные:
Дисплей XGA с разрешением 1024 x 768, скоростью обновления до 100000 осциллограмм в секунду, 256 уровнями яркости и размером по диагонали 12,1 дюйма – примерно на 40% больше, чем у любых других осциллографов в этом классе
Полосы пропускания 350 МГц, 500 МГц и 1 ГГц, частота дискретизации до 4 Гвыб/c
Модели осциллографов смешанных сигналов с 2+16 или 4+16 каналами и осциллографов с 2 или 4 каналами
Глубокая память MegaZoom III - 8 Мвыб (cтандартно)
Возможность апгрейда цифрового осциллографа до осциллографа смешанных сигналов
Интерфейсы USB, LAN, GPIB и выход XGA в стандартной комплектации
Запуск по сигналам и декодирование данных последовательных шин I2C, SPI, CAN, LIN, RS-232/UART и FlexRay
Меню на русском языке
Встроенная справочная система
Гарантийный срок - 3 года

MSO7034А. Осциллограф серии 7000 семейства InfiniiVision

MSO7034А. Осциллограф серии 7000 семейства InfiniiVision


Самый большой дисплей в своем классе
Большой цветной дисплей (12,1 дюйма по диагонали) высокой четкости (1024 х 768) с 256 уровнями яркости обеспечивает точное представление исследуемых сигналов. Увеличенный размер экрана позволяет легко просматривать одновременно до 20 каналов последовательной передачи данных.

Глубокая память с быстрой реакцией
Технология MegaZoom выполняет до 100000 обновлений осциллограмм в секунду, за счет чего обеспечивается мгновенная реакция осциллографа на управляющие воздействия с передней панели. Это гарантирует, что не будут пропущены редкие события и важные детали сигнала.

Доступные приложения и опции
Для исследования конкретных проблем, связанных с той или иной прикладной задачей, рекомендуется настроить осциллографы с помощью широкого выбора дополнительных опций и приложений.

Наилучшая видимость сигналов
В данных осциллографах обеспечиваются такие возможности исследования нечастых событий и критически важных деталей, которые пользователь никогда прежде не имел прежде. Рекомендуется поставить рядом осциллограф серии 7000 и осциллограф, используемый в настоящее время, и испытать их в различных режимах работы, чтобы убедиться в этом.

Свойства осциллографов семейства InfiniiVision

Самое высокое качество отображения сигналов
Удобcтво просмотра сложных взаимодействий сигналов с помощью осциллографов смешанных сигналов, имеющих 2+16 или 4+16 каналов
Осциллографы смешанных сигналов (MSO), имеющие 2 или 4 аналоговых плюс 16 логических каналов, уникально объединяют параметрический анализ сигналов осциллографа и многоканальный анализ временных диаграмм логического анализатора, позволяя наблюдать сложные взаимодействия между сигналами одновременно по 20 каналам. Эти осциллографы способны справиться с любыми проблемами отладки взаимодействия смешанных сигналов, что невозможно сделать с помощью традиционных осциллографов, поскольку они не позволяют одновременно исследовать высокоскоростные цифровые управляющие сигналы и более медленные аналоговые сигналы исследуемой схемы.

2- или 4-канальные цифровые запоминающие осциллографы - осциллографы, которые можно модернизировать по мере изменения потребностей пользователя
Если в схеме значительная часть сигналов является аналоговыми, то наилучшим выбором являются модели 2- или 4-канальных осциллографов, обладающие достаточным числом каналов и необходимым набором функциональных возможностей для выполнения измерений, включая глубокую память MegaZoom III, дисплей высокой четкости и гибкую систему запуска. Независимо от того, испытывает ли пользователь схемы с четырьмя входами, например, антиблокировочную систему тормозов, или выполняет текущий контроль нескольких выходов источника питания, 4-канальные модели успешно помогут ему при отладке и проверке подобных объектов. Если пользователю не требуется 4 канала, а низкая цена является основным критерием, то лучшим выбором будут 2-канальные модели. Эти осциллографы предоставляют все преимущества глубокой памяти MegaZoom III, дисплея высокой четкости и гибкой системы запуска. По приемлемой цене они позволяют наблюдать сигналы в течение длительных временных периодов, сохраняя при этом высокую частоту дискретизации. Это позволяет выявить подробности сигналов в исследуемых схемах.

Опции модернизации после закупки
Когда необходимо, пользователь может расширить возможности всех моделей осциллографов серий 6000/7000. Он может легко модернизировать свой цифровой запоминающий осциллограф (DSO) до осциллографа смешанных сигналов (MSO), либо выбрать опцию наращивания глубины памяти до 8 Мвыб для увеличения глубины памяти сбора данных после закупки осциллографа. Такая модернизация является удобной и приемлемой.

Глубокая память MegaZoom III
Имея 8 Мвыб глубокой памяти MegaZoom III, пользователь может теперь коррелировать высокоскоростные логические управляющие сигналы с более медленными аналоговыми сигналами, захватывать редкие события и затем быстро увеличивать нужные участки для локализации проблем. В отличие от опций глубокой памяти других осциллографов, глубокая память MegaZoom III компании Agilent не является специальным режимом с медленной реакцией. Она всегда включена, всегда обладает быстрой реакцией и всегда находится в распоряжении пользователя, помогая ему захватывать наиболее важные сигналы с максимальной частотой дикретизации. Осциллографы семейства InfiniiVision являются единственными осциллографами с глубокой памятью в своем классе, которые мгновенно реагируют на управляющие воздействия пользователя с помощью быстрого дисплея высокой четкости. Сравнивая их с другими осциллографами в данном ценовом диапазоне, можно отметить, что только осциллографы семейства InfiniiVision обладают глубокой памятью по приемлемой цене.

Пять преимуществ глубокой памяти, которые особенно полезны при исследовании схем
1. Глубокая память позволяет поддерживать более высокие значения частот дискретизации (или более короткие интервалы между выборками) даже при более медленных скоростях развертки.
2. При заданной установке коэффициента развертки более глубокая память позволяет захватывать сигналы с более высоким разрешением. При заданной частоте дискретизации более глубокая память позволяет захватывать сигналы в течение более длительного времени.
3. Глубокая память помогает находить подробности, скрытые в сигналах сложной формы.
4. Глубокая память помогает обнаруживать аномалии, когда трудно точно определить событие запуска.
5. Глубокая память особенно ценна при исследовании схем со смешанными сигналами, когда медленные аналоговые сигналы требуют наблюдения в течение длительных периодов времени, а быстрые логические управляющие сигналы - сбора данных с высокой частотой дискретизации.

Возможности подключения, система запуска и стандартные функции
Возможность выбора одного из стандартных интерфейсов: USB, Ethernet/LAN или GPIB
Осциллографы семейства InfiniiVision комплектуются стандартными устройством USB 2.0, интерфейсами 10/100 Base-T LAN и GPIB, расположенными на задней панели, а также хост-портами USB 1.1 на передней и задней панелях.
• USB обеспечивает самую быструю и простую схему подключения, которая является идеальной как для настольного применения, так и при использовании в системе.
• Интерфейс локальной сети (LAN) обеспечивает возможность высокоскоростного подключения удаленных рабочих мест и допускает совместное использование измерительных приборов несколькими ПК.
• Интерфейс GPIB обладает надежностью, проверенной в течение многих лет его использования для связи между измерительными приборами, рекомендуется для существующих испытательных систем на базе GPIB.

Порт USB передней панели
Встроенный порт USB передней панели позволяет легко запомнить данные сигнала, экранные изображения и установки осциллографа во флэш-накопителе с интерфейсом USB. Для удобства импорта в прикладные программы ПК экранные изображения можно запомнить как файлы формата BMP, а данные формы сигнала - как файлы формата CSV. При совместном использовании лабораторного оборудования пользователь может сохранить свои установки осциллографа и данные измерений в собственном флэш-накопителе с интерфейсом USB. Это упрощает процедуру восстановления как ежедневных, так и редко используемых установок осциллографа.

Встроенный видеовыход XGA
Видеовыход XGA позволяет подключить внешний монитор с большим экраном, либо спроектировать экранное изображение на большой настенный экран в учебном классе.

Драйвер IVI-COM
Для высокоуровневого управления прибором в прикладной программе пользователя рекомендуется использовать драйвер IVI-COM. Драйвер IVI-COM для осциллографа серий 6000A/6000L можно бесплатно загрузить с сайта Agilent Developer's Network по адресу www.agilent.com/find/adn.

Программа View Scope для обеспечения временной корреляции логического анализатора и осциллографа
Упрощает выполнение коррелированных по времени измерений между логическими анализаторами серий 1680, 1690, 16800 и 16900 и осциллографами семейства InfiniiVision, Infiniium 8000, Infiniium 54800 и DSO80000 компании Agilent. Коррелированные во времени временные диаграммы логического анализатора и осциллограммы осциллографа все вместе отображаются на одном экране логического анализатора, что упрощает их просмотр и анализ. Возможен запуск осциллографа от логического анализатора или наоборот. Программа View Scope автоматически устраняет временной сдвиг между каналами, а также поддерживает курсоры слежения за сигналом между этими двумя приборами.

Запуск по кодовому слову с использованием всех каналов
В схемах со смешанными аналоговыми и логическими сигналами иногда трудно отследить путь от места обнаружения аномалии до причины ее появления, если нельзя выполнить запуск по этой аномалии и установить ее корреляцию с другими сигналами. При использовании осциллографов семейства InfiniiVision обеспечиваются гибкие возможности запуска по всем каналам, что позволяет легко выделять и анализировать сигналы сложной формы и взаимосвязь аналоговых и логических сигналов исследуемых схем. Запуск возможен по любой комбинации событий всех 4 аналоговых и 16 логических каналов.

Запуск по условиям последовательных шин
Осциллографы семейства InfiniiVision позволяют также выполнять запуск по сигналам последовательных шин наиболее популярных в промышленности стандартов. Теперь не нужно тратить свое время на сортировку пересылаемых кадров, чтобы найти интересующий кадр. После установки запуска по условиям последовательной шины осциллограф будет сам выполнять работу по анализу кадров.
• Запуск по условиям шины I2C (Inter-IC bus): Start/Stop (старт/останов), отсутствие подтверждения, рестарт, считывание данных ЭСППЗУ (EEPROM), кадр адреса и/или данных, запись в 10-битовом режиме адресации.
• Запуск по условиям интерфейса SPI: обеспечивает запуск по кадру, определенному пользователем, по числу бит в кадре, а также по заданным кодовым словам данных.
• Запуск по условиям шины CAN: по стартовому биту кадра данных с учетом положительной или отрицательной полярности сигнала шины CAN.
• Запуск по условиям шины LIN: обеспечивает запуск по выходу из состояния Sync Break (разрыв синхронизации) в начале кадра сообщения.
• Запуск по условиям шины USB: USB быстро становится одним из способов подключения периферийных устройств к ПК. Осциллограф имеет режимы запуска по началу пакета (SOP), концу пакета (EOP), завершению возврата в исходное состояние (RC), входу или выходу из состояния приостановки.
Вместо того чтобы тратить дополнительное время, используя традиционный запуск по перепаду для захвата и анализа длинных потоков последовательных данных, функция запуска по условиям последовательных шин осциллографа семейства InfiniiVision компании Agilent помогает сэкономить время за счет автоматического обнаружения нужного кодового слова в испытуемой встроенной схеме.

Аналоговый запуск по видеосигналу стандартов HDTV/EDTV
Захват и анализ видеосигналов высокой четкости с использованием осциллографа никогда не был таким простым. Осциллографы семейства InfiniiVision поддерживают аналоговый запуск по видеосигналу для вновь возникающих стандартов 1080i, 1080p, 720p и 480p, а также стандартные режимы запуска: по любой строке внутри поля, по всем полям, по всем строкам, по четным или нечетным полям видеосигналов стандартов NTSC, SECAM, PAL и PAL-M.

Встроенная оперативная справочная система
Новая встроенная справочная система обеспечивает быстрый доступ к нужной справке. Если возникает вопрос, касающийся какой-либо отдельной функции, следует просто нажать и удерживать в течение нескольких секунд соответствующую клавишу, после чего на экране появляется всплывающая подсказка с разъяснением этой функции. Пользователь больше не должен изучать печатные руководства, когда ему потребуется помощь при установке функций осциллографа или выполнении сложных измерений.

Пересылка данных глубокой памяти по шине

Обеспечивается пересылка всех данных пользователя по шине, даже в том случае, когда задействована глубокая память. Обычно для пересылки данных объемом 4 Мвыб по шине USB требуется менее 5 секунд. Простая процедура обновления программного обеспечения Системное программное обеспечение хранится во флэш' ППЗУ, которое можно легко перезаписать через встроенный порт USB осциллографа. Бесплатные копии системного программного обеспечения и программы IntuiLink Data Capture могут быть загружены с сайта компании Agilent по адресу: www.agilent.com/find/ MSO6000sw.

Интерфейс AutoProbe
Автоматически устанавливает коэффициенты деления пробников и обеспечивает питание для активных пробников Infiniium, включая дифференциальный активный пробник 1130A семейства InfiniiMax с полосой 1,5 ГГц и несимметричный активный пробник 1156A с полосой 1,5 ГГц. Осциллографы семейства InfiniiVision с полосой 100 МГц обеспечивают только автоматическое опознание пробников.

Математические функции, включая БПФ
Математические функции включают вычитание, умножение, интегрирование, дифференцирование, а также БПФ (быстрое преобразование Фурье).

Обнаружение пиков
Обеспечивается возможность обнаружения пиков до 250 пс в моделях с полосой пропускания 500 МГц/1 ГГц и до 500 пс - в моделях с полосой 300 МГц. Это означает, что пользователь не должен больше беспокоиться о пропуске коротких глитчей.

Функция Autoscale (автонастройка)
Эта функция позволяет быстро вывести на экран любые активные сигналы, автоматически установливая органы управления вертикальным и горизонтальным каналами, а также запуском для их наилучшего отображения.

Простое подключение принтеров
Рекомендуется использовать хост-порт USB на задней панели для подключения принтеров HP DeskJet, LaserJet, либо принтеров, совместимых с PCL 3.0.

Встроенный 5-разрядный аппаратно реализованный частотомер
Позволяет измерять частоту до максимального значения полосы пропускания (1 ГГц макс.). Разрешение может быть увеличено до 8 разрядов с помощью внешнего опорного сигнала с частотой 10 МГц.

Порт trig Out (выход сигнала запуска) на задней панели
Обеспечивает простой способ синхронизации других измерительных приборов от осциллографа. Рекомендуется использовать порт trig Out для подключения осциллографа к частотомеру при более точных измерениях частоты, либо для перекрестного запуска других приборов.

Режим высокого разрешения
Обеспечивает разрешающую способность до 12 бит в реальновременных режимах, снижая уровень помех. Это достигается фильтрацией последовательных выборок данных и отображением отфильтрованных результатов на экране при работе на медленных скоростях развертки

Бесплатная программа IntuiLink Data Capture упрощает обмен данными с ПК
Если необходимо пересылать экранные изображения и данные формы сигнала в ПК, программа IntuiLink Data Capture позволяет пользователю сосредоточиться на его проблемах разработки, а не заниматься программированием. Щелкнув по клавише диалогового окна программы Data Capture, пользователь может переслать данные или "снимок" растрового изображения экрана осциллографа в ПК, либо запомнить экранное изображение в виде файла точечной графики. Число выборок, пересылаемых с помощью программы IntuiLink Data Capture, совпадает с действительным числом точек, отображаемых на экране, либо задается пользователем.

Встроенная возможность управления с помощью web-браузера

Встроенный web-сервер обеспечивает возможность дистанционного доступа и управления осциллографом с помощью любого web-браузера, который поддерживает технологию Java и работает на ПК пользователя. Связываться с осциллографом можно, используя встроенный интерфейс LAN. Используя web-браузер, пользователь может устанавливать параметры измерения, просматривать осциллограммы сигнала, захватывать экранные изображения и работать с осциллографом на расстоянии. Кроме того, для управления осциллографом можно использовать также команды SCPI, пересылаемые по локальной сети.

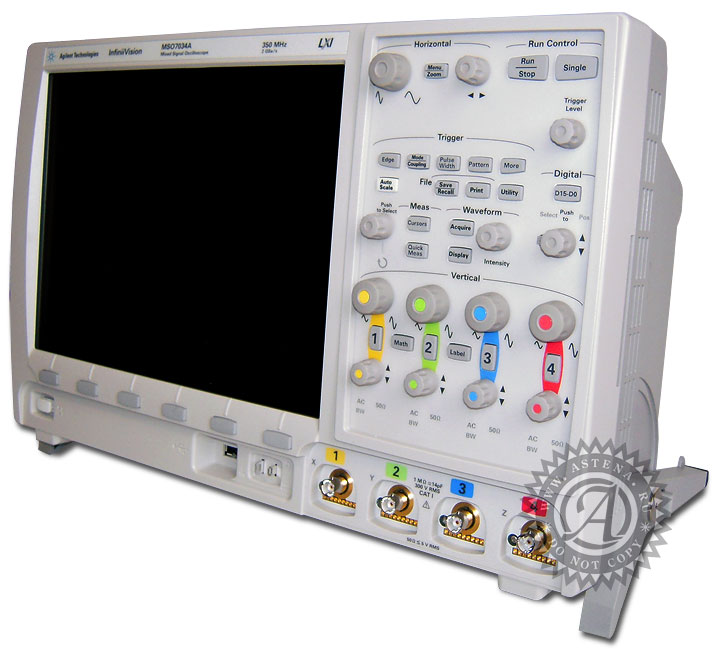

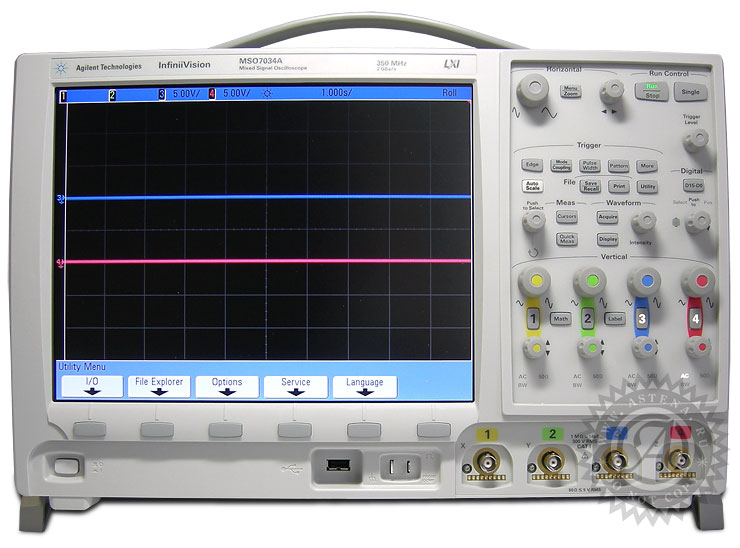

Фотографии осциллографа MSO7034А

Производитель осциллографа MSO7034А - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Число каналов 4 + 16
Осциллографические каналы
Полоса пропускания 350 МГц
Макс. частота дискретизации 2 Гвыб/c
Макс. входное напряжение 400 В (напряжение пост. тока + пик. значение напряжения переменного тока)
Разрешение 8 бит
Режим высокого разрешения 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c
Коэффициенты отклонения от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом)
Глубина памяти 8 Мвыб (стандарно)
Коэффициенты развертки от 2 нс/дел до 50 с/дел
Обнаружение пиков 500 пс
Система запуска
Источники каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем)
Режимы По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS!232/UART доступны при покупке опций приложений)
Дисплей Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм)
Тип 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости
Измерения
Автоматические Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов.
Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов.
Частотомер Встроенный частотомер (5 десятичных разрядов) по любому из каналов.
Может измерять частоту до значения полосы пропускания осциллографа.
Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц
Курсоры Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY)
Математические функции Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень.
Запоминающие устройства
Тип Хост-порты USB 1.1 на передней и задней панелях
Форматы изображений и данных осциллограмм BMP или PNG, значения X и Y (время/напряжение) в формате CSV
Стандартные порты USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход
Встроенная справочная система Доступна на 11 языках, в том числе и русском.
Гарантийный срок 3 года
Габаритные размеры 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята
Масса MSO7034А без упаковки 5,9 кг
