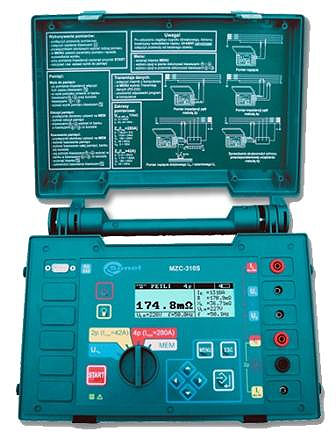

Измеритель параметров электробезопасности мощных электроустановок MZC-310S
Предназначен для измерения параметров петли короткого замыкания при номинальном рабочем токе (до 42А) по 2-х проводной схеме в домах и офисах или при максимальном рабочем токе (до 280А) по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением.
Основные характеристики MZC-310S:
Измерение полного, активного и реактивного сопротивления петли короткого замыкания в однофазных и трёхфазных цепях напряжением 220/380В и 230/400В и частотой 45...65 Гц с номинальным рабочим током 280А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме); измерение сопротивления петли короткого замыкания номинальным рабочим током 42А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме); вычисление ожидаемого тока короткого замыкания; измерение напряжения прикосновения поражения; измерение частоты переменного тока; измерение напряжения переменного тока; память 990 результатов измерений; передача данных в компьютер; функция программной модернизации.
Технические характеристики "SONEL" MZC-310S Измерение напряжения переменного тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...440 В | 1 В | ± (2% и. в. + 2 ед. мл. разряда) |
Входное сопротивление вольтметра: ≥ 200 кОм, частота: 50 Гц Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A)
Измерение полного ZS, активного RS и реактивного XS сопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557...7,2 мОм ÷ 1999 мОм
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...199,9 мОм | 0,1 мОм | ± (2% и. в. + 2 мОм) |
| 200...1999 мОм | 1 мОм |
Расчёт ожидаемого тока короткого замыкания IK (Imax = 280 А)
Диапазон измерения IK согласно IEC 61557: для UN= 220 В...110,0 А ÷ 30,6 кА; для UN= 380 В...190 А ÷ 52,9 кА
Диапазон отображения IK
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 110,0 А...199,9 A | 0,1 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания. |
| 200 A...1999 A | 1 A | |
| 2,00 кА...19,99 кА | 0,01 кА | |
| 20,0 кА...199,9 кА | 0,1 кА | |
| 200 кА...* | 1 кА |
Измерение напряжения прикосновения UST и (поражающего UT)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...100 В | 1 В | ± (10% и.в. + 2 ед. мл. разряда) |
При расчётах UTактивное сопротивление тела человека принимается - 1 кОм Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного ZS, активного RS и реактивного XS сопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557
| Провод измерительный | Диапазон измерения |
|---|---|
| 1,2 м | 0,13...199,9 Ом |
| 5 м | 0,15...199,9 Ом |
| 10 м | 0,19...199,9 Ом |
| 20 м | 0,25...199,9 Ом |
Диапазон отображения ZS, RS, XS
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 20,0...199,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
Расчёт ожидаемого тока короткого замыкания IK(Imax=42 A)
Диапазон измерения IKсогласно IEC 61557
| Провод измерительный | Диапазон измерения IK для UN = 220 В | Диапазон измерения IK для UN = 380 В |
|---|---|---|
| 1,2 м | 1,10 А...1768 А | 1,9 А...3,05 кА |
| 5 м | 1,10 А...1338 А | 1,9 А...2,54 кА |
| 10 м | 1,10 А...1207 А | 1,9 А...2,08 кА |
| 20 м | 1,10 А...884 А | 1,9 А...1,53 кА |
Диапазон отображения IK
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 1,150 А...1,999 А | 0,001 А | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00 А...19,99 А | 0,01 А | |
| 20,0 А...199,9 А | 0,1 А | |
| 200 А...1999 А | 1 А | |
| 2,00 кА...19,99 кА | 0,01 кА | |
| 20,0 кА...38,0 кА | 0,1 кА |
Условия применения:
| Номинальное напряжение измеряемой цепи UN: | |
| напряжение фазное | 220 В или 230 В |
| напряжение междуфазное | 380 В или 400 В |
| Диапазон напряжения, при котором выполнимо измерение петли | 180 В...440 В |
| Частота номинальная для данной цепи | 50 Гц и 60 Гц (45...65 Гц) |
Дополнительные технические характеристики
| Категория безопасности | IV 300В согласно PN-EN 61010-1 |
| Степень защиты корпуса | IP40 |
| Питание | Элементы питания алкалиновые R14 (5 шт.) |
| Температура хранения | -20...+60°C |
| Температура номинальная | +20...+25°C |
| Температурный коэффициент | ± 0,1% измеряемого значения /°C |
| время до самовыключения | 120 секунд |
| стандарт качества | разработка, проект и производство согласно ISO 9001 - Класс защиты: II согласно PN-EN 61010-1 - Температурный диапазон: 0...+40°С - Габариты ШxВxГ: 295x222x95 мм - Масса: 2,2кг |
Производитель измерителя параметров электробезопасности мощных электроустановок MZC-310S - компания SONEL S. A. (Польша)
