Измеритель мощности N1914A (Keysight Technologies)
N1914A - это универсальный и удобный измеритель мощности, который пришел на смену популярным моделям серии Agilent E4418B/19B EPM (прежние модели серии E4418B/19B EPM снимаются с производства в ноябре 2010 года). N1913A измеряет среднюю и импульсную мощность по одному, двум или четырем каналам. Диапазон частот составляет от 9 кГц до 110 ГГц, а динамический диапазон одиночного датчика составляет, в зависимости от модели, от 50 до 90 дБ. Среди прочих важных улучшений следует упомянуть повышение скорости до 400 измерений в секунду, что вдвое превышает скорость предшествующей модели. Усовершенствования включают большой цветной ЖК-индикатор, интерфейсы GPIB, USB и LAN/LXI-C, а также возможность проверки заряда батареи одним нажатием кнопки. Наличие VGA выхода позволяет выводить информацию на внешний монитор с разрешением 320х240.

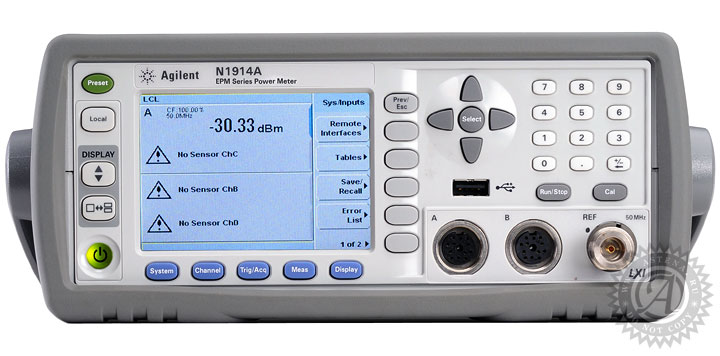

Измеритель мощности N1914A Agilent Technologies

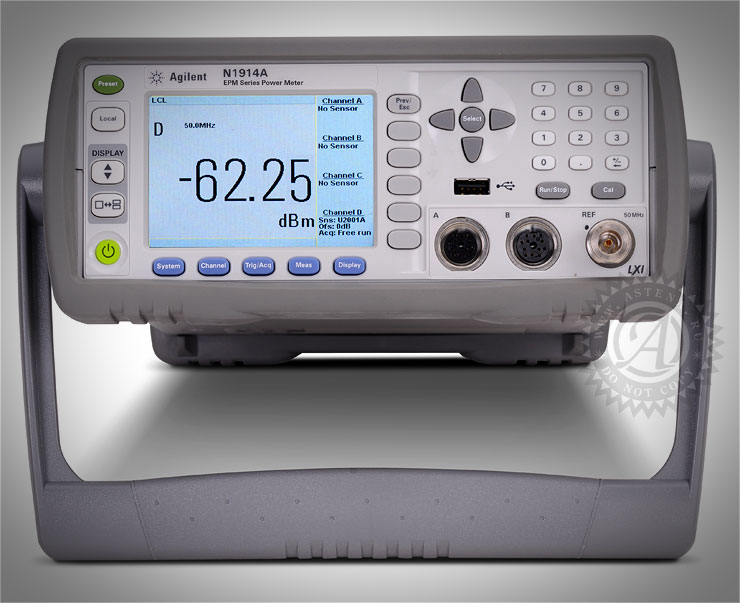

Измеритель мощности N1914A

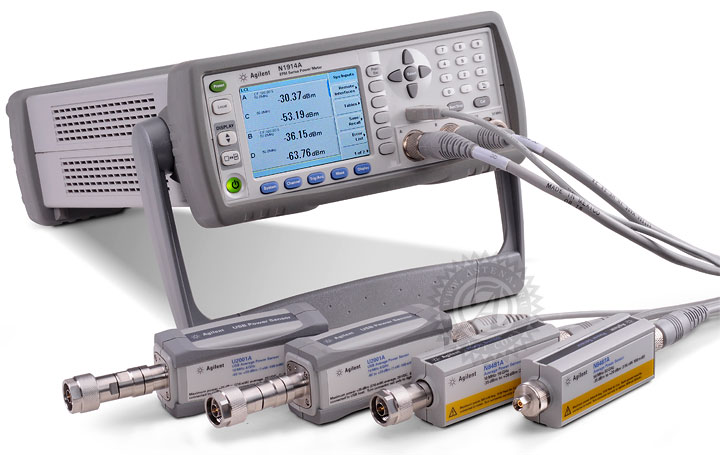

Измеритель мощности N1914A способен одновременно измерять мощность как по основным каналам (A, B), так и USB-каналам (C, D) с помощью USB-измерительных головок. Эта особенность модели N1914A расширяет ее функциональные границы использования, сокращает затраты на приобретении дополнительного оборудования (по сравнению с измерителями Agilent E4418, E4419).
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон частот | 9 кГц ... 110 ГГц |
| Каналы | 2 основных (А, B) 2 USB-канала (C, D) |
| Диапазон измерения мощности | –70 dBm ... +44 dBm (100 пВт ... 25 Вт, зависит от типа используемого датчика) |
| Динамический диапазон собственно преобразователя | 90 дБ максимум (Е-серия) 50 дБ максимум (серия 8480) |
| Отображаемые единицы измерения | Абсолютные: Ватт или дБм (dBm) Относительные: Процент или дБ (dB) |
| Разрешающая способность отображения | 1,0; 0,1; 0,01; 0,001 дБ на логарифмической шкале или от 1 до 4 значащих разрядов на линейной шкале, по выбору |
| Скорость измерений | Нормальный режим: 20 измерений в секунду Режим х2: 40 измерений в секунду Быстрый режим: 400 измерений в секунду |
| Виды измерений мощности | средняя мощность импульсная мощность |
| Интерфейс | GPIB, USB, and LAN (LXI-Class C) |
| Питание | стационарное: от 100 до 240 В переменного тока автономное: внутренняя перезаряжаемая батарея (Li-ion). Время непрерывной работы - 7,4 ч в режиме выключенной подсветки и 6 ч с подсветкой |
| Дисплей | цветной LCD с высоким разрешением, светодиодной фоновой подсветкой и регулировкой контрастности |
| Поддерживаемые датчики (сенсоры) | E441x, E930x, 848x, N848x |
| Габаритные размеры | 212 мм х 88 мм х 348 мм |
| Вес | 3.7 кг |
