СВЧ генератор N5183A (Keysight Technologies, США)

N5183A. Основные данные:
Диапазон частот от 100 кГц до 20; 31,8 или 40 ГГц
Выходная мощность + 18 дБм для компенсации потерь в испытательных системах
Время переключения частоты ≤ 900 мкс для повышения производительности измерений
Высокая надежность и простое техническое самообслуживание снижают стоимость владения

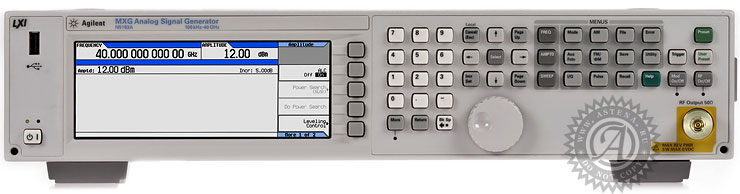

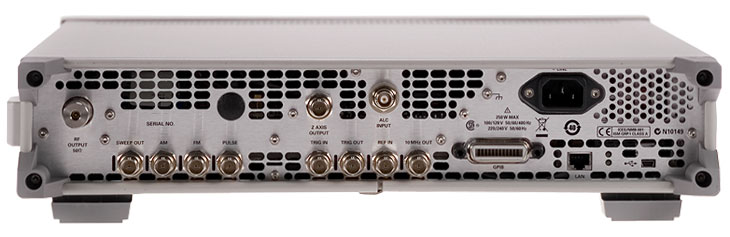

СВЧ аналоговый генератор сигналов N5183A
Генератор N5183A серии MXG обладает характеристиками, которые требуются при решении множества задач широкополосных измерений. Прибор выполнен в компактном корпусе высотой 2U, что делает его действительно полезным инструментом для применения в испытаниях при производстве СВЧ компонентов и систем, включая замену гетеродина, проверку усилителя на лампе бегущей волны и антенные измерения.

Мощность для компенсации потерь в системе
Каждый инженер, работающий в области СВЧ, знает, что при увеличении частоты возникают потери мощности в кабелях, переключателях, фильтрах и других компонентах испытательной системы. Аналоговый генератор сигналов N5183A серии MXG обеспечивает +18 дБм до 20 ГГц, чтобы компенсировать эти потери и обеспечить достаточную мощность для испытуемого устройства.

Повышение производительности
Требования производственного плана обязывают, чтобы современные испытательные системы обеспечивали высокую производительность измерения. Генератор N5183A серии MXG обеспечивает выдачу быстрых надежных стимулов с временем переключения частоты менее 900 мкс (типично менее 600 мкс) и временем переключения амплитуды менее 5 мс (типично менее 2 мс) в режиме цифрового ступенчатого свипирования.

Более низкая стоимость владения
Каждый элемент генератора N5183A серии MXG разработан так, чтобы максимально увеличить коэффициент использования и снизить стоимость владения прибора. Был реализован ряд мер, начиная от создания более простой конструкции, обеспечивающей высокую надежность, до разработки средств упрощенного технического самообслуживания, эффективного (с точки зрения стоимости и временных затрат). Выбор варианта автоматического самообслуживания генератора серии MXG обеспечивает быстрый возврат прибора на производственную линию. Генератор серии MXG обеспечивает возможность 100%(ой внутренней диагностики и состоит из пяти легко заменяемых и предварительно откалиброванных блоков, благодаря чему любое потенциальное время простоя составляет менее одного рабочего дня.

Обширная кодовая совместимость
Генератор серии MXG позволяет увеличить срок службы автоматизированных испытательных систем без потери существенных инвестиций в программное обеспечение. Обеспечивая совместимость с языками програмирования указанных ниже генераторов сигналов HP/Agilent, генератор серии MXG позволяет легко обновить существующие испытательные системы.
• Серия 8340
• Серия 8370
• Серия ESG
• Серия 8360
• Серия 8662A/8663A
• Серия PSG

N5183A опции и возможности по модернизации

Опции Наименование Модернизация
520
532
540
1E1
1ED
1EA
1EM
UNT
UNU
UNW
UNZ
1ER
006
Диапазон частота до 20ГГц
Диапазон частота до 32 ГГц
Диапазон частота до 40 ГГц
Ступенчатый аттенюатор
Разъемы N типа на 520 опцию
Высокая мощность
Разъемы на заднюю часть
Аналоговые модуляции АМ, ЧМ, ФМ)
Импульсная модуляция
Ультракороткие импульсы
Быстрое переключение
Гибкая опора (1-50 МГц)
Код безопастности
Нет
Нет
Нет
Прогр. ключ
Нет
Прогр. ключ
Нет
Прогр. ключ
Прогр. ключ
Нет
Прогр. ключ
Прогр. ключ
Прогр. ключ

Подробные технические характеристики N5183A (формат pdf, 561 Kb, англ.).

Производитель генератора N5183A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические данные N5183A

Параметры Значения
Частота
Диапазон Опция 520: от 100 кГц до 20 ГГц
Опция 532: от 100 кГц до 32 ГГц
Опция 540: от 100 кГц до 40 ГГц
Минимальная частота 100 кГц 1
Разрешающая способность 0,01 Гц
Сдвиг фазы Регулируется с номинальным приращением 0,01°
Время переключения частоты 2, 3 Режим SCPI: ≤ 5 мс
Свипирования по списку/пошаговое: ≤ 5 мс
Нестабильность частоты Старение ± температурная зависимость ± зависимость от напряжения сети
Внутренний опорный генератор, старение <±1 x 10-6/год
Температурный коэффициент ±1 x 10-6 от 0 до 55 °C (тип.)
Влияние напряжения сети питания ±0,1 x 10-6 для изменения +5% -10% (ном.)
Выход опорного сигнала Частота: 10 МГц
Уровень: ≥ +4 дБм (ном.) на нагрузке 50 Ом
Цифровое свипирование
Режимы работы пошаговое свипирование (с равномерным шагом или по логарифмическому закону)
Свипирование по списку (произвольный список значений частот).
Возможно также одновременное свипирование по уровню.
Диапазон свипирования: в пределах полосы рабочих частот прибора
Время выдержки: от 100 мкс до 100 с
Число точек:
- от 2 до 65535 (пошаговое свипирование)
- от 1 до 1601 (свипирование по списку)
Закон свипирования: линейный или логарифмический
Запуск: автоматический, от клавиши запуска, внешний, по таймеру, по шине (GPIB, LAN, USB)
1 Характеристики ниже 250 кГц не гарантированы, за исключением оговоренных случаев.
2 Время от момента получения команды SCPI или сигнала запуска до установления частоты
в пределах 0,1 x 10-6 от конечного значения, или в пределах 100 Гц (любое большее значение),
и уровня в пределах 0,2 дБ.
3 Технические характеристики не применимы при переключении на/из диапазона частот <500 кГц,
если уровень АРМ < -5 дБм для опции 540 или < 0 дБм для опции 520, когда частота
пересекает значения 0,002, 0,02, 0,1, 2,0, 3,2, 20,0, 25,6 или 32,0 ГГц.
Уровень
Минимальная выходная мощность Стандартная комплектация: - 20 дБм
Опция 1E1: - 90 дБм
Разрешение 0,01 дБ
Частотная модуляция (ЧМ) (опция UNT)
Макс. девиация N x 10 МГц (ном.)
Разрешение 0,1 % от девиации или 1 Гц, большее из значений (ном.)
Погрешность девиации (частота модуляции 1 кГц, девиация N х 100 кГц):
менее ±2 % + 20 Гц
Чувствительность по внешнему входу +1 В (пик.) для указанной девиации (ном.)
Фазовая модуляция (ФМ) (опция UNT)
Разрешение 0,1 % от девиации (ном.)
Погрешность девиации (частота модуляции 1 кГц, норм. полоса):
<+0,5 % + 0,01 рад (тип.)
Искажения (частота модуляции 1 кГц, норм. полоса): менее 0,2 % (тип.)
Чувствительность по внешнему входу +1 В (пик.) для указанной девиации (ном.)
Амплитудная модуляция (АМ) (опция UNT)
Закон модуляции линейный или экспоненциальный
Глубина модуляции Максимальная: 90 %
Разрешение: 0,1 % от глубины модуляции (ном.)
Погрешность глубины модуляции (частота 1 кГц): менее ±4 % от уст. значения +1 % (тип.)
Полоса частот модуляции (при неравномерности 3 дБ) Связь по пост. току: от 0 до 10 кГц (тип.)
Связь по перем. току: от 5 Гц до 10 кГц (тип.)
Искажения (частота 1 кГц, глубина 30%) менее 2 % (тип.)
Чувствительность по внешнему входу +1 В (пик.) для указанной глубины модуляции (ном.)
Импульсная модуляция (ИМ) (опция UNU)
Отношение уровней в импульсе/в паузе более 80 дБ (тип.)
Время нарастания не более 50 нс (тип.)
Время спада не более 50 нс (тип.)
Миним. длительность импульса АРМ включена: ≥2 мкс (тип.)
АРМ выключена: ≥500 нс
Разрешение: 20 нс (ном.)
Частота повторения импульсов АРМ включена: от 0 до 500 кГц
АРМ выключена: от 0 до 2 МГц
Погрешность уровня не более 1 дБ (тип.) (относительно значения в режиме НГ при включенной или выключенной АРМ)
Просачивание видеоимпульса не более 350 мВ (тип.)
Выброс на импульсе не более 15 % (тип.)
Общие характеристики
Дистанционное программирование
Интерфейсы GPIB: IEEE-488.2, 1987 г. с функциями приёмника и передатчика
LAN: 100Base-T, совместимость с классом С стандарта LXI
USB: версия 2.0
Язык программирования SCPI, версия 1997.0
Языковая совместимость, поддерживающая подсистему общих команд Agilent Technologies серия 8360, E8247C, E8257C, E8257D, E8241A, E8244A, E8251A, E8254A, E4428C, E4438C, E8267C/D, 8662A, 8663A, 83711B, 83712B, 83731B, 83732B, 83751B, 83752B, 8340B, 8341B
Требования к электропитанию Сеть переменного тока от 100 до 120 В, от 50 до 60 Гц
Сеть переменного тока от 220 до 240 В, от 50 до 60 Гц
Потребляемая мощность 250 Вт максимум
Диапазон рабочих температур От 0 до 55 °C
Диапазон температур хранения От -40 до 70 °C
Требования безопасности Соответствуют European Low Voltage Directive 73/23/EEC, скорректированной на основании 93/68/EEC
- IEC/EN 61010-1
- Канада: CSA C22.2 No. 61010-1
- США: UL 61010-1
Электромагнитная совместимость (ЭМС) Соответствуют European EMC Directive 89/936/EEC, скорректированной на основании 93/68/EEC
- IEC / EN 61326
- CISPR, публикация 11 группа 1, класс A
- AS / NZS CISPR 11:2002
- ICES / NMB-001
Память Память распределена между данными состояния прибора, файлами данных пользователя, файлами списка свипирования, последовательностей сигнала и другими файлами. В N5183A MXG доступно 512 МБ флэш-памяти.
В зависимости от того, как используется эта память, может быть запомнено до 1000 состояний прибора
Режим защищенной среды (опция 006) Очистка памяти. Память очищается при включении питания, и экранное изображение гасится
Масса не более 13,8 кг без упаковки; не более 28,4 кг в упаковке
Габаритные размеры (В х Ш х Г) 103 х 426 х 432 мм
Рекомендуемый межповерочный интервал 24 месяца
Информация для заказа
Опции по диапазонам частот
N5183A-520 Диапазон частот от 100 кГц до 20 ГГц
N5183A-532 Диапазон частот от 100 кГц до 31,8 ГГц
N5183A-540 Диапазон частот от 100 кГц до 40 ГГц
Опции повышения технических характеристик
N5183A-UNZ Быстрое переключение
N5183A-1E1 Шаговый аттенюатор
N5183A-1EА Большая выходная мощность
N5183A-UNU Импульсная модуляция
N5183A-UNW Модуляция короткими импульсами
N5183A-UNT АМ, ЧМ, ФМ
N5183A-006 Режим защищенной среды
N5183A-1ER Возможность настройки опорного входного сигнала (1- 50 МГц)
N5183A-1EM Перенос ВЧ выхода на заднюю панель
N5183A-1ED Выходной ВЧ соединитель типа N

Опции принадлежностей
N5183A-1СM Комплект для монтажа в стойку
N5183A-1CN Комплект ручек передней панели
N5183A-1CP Комплект для монтажа в стойку и ручек передней панели
N5183A-1CR Комплект направляющих
N5183A-AXT Жесткий футляр для перевозки
