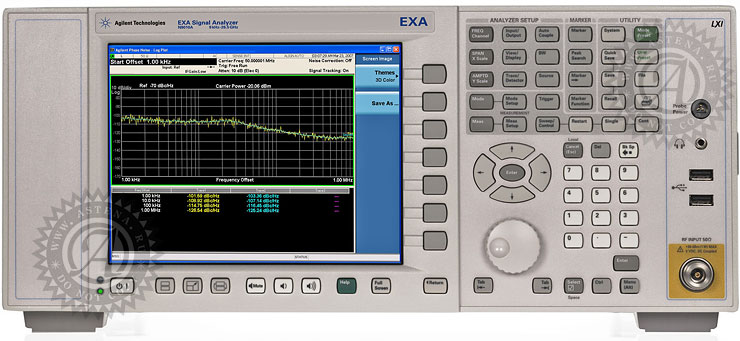

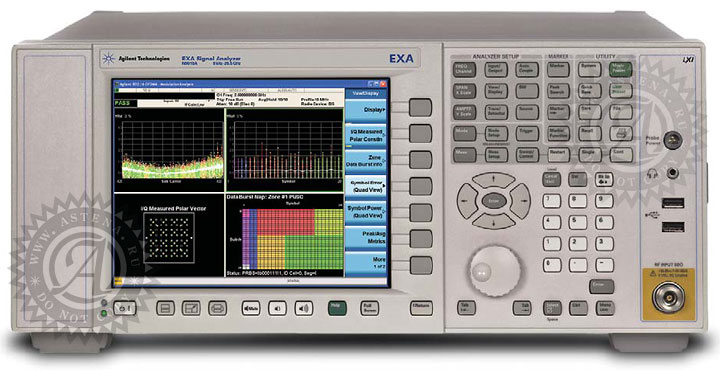

Анализатор сигналов N9010A серии EXA (Agilent Technologies, США)

N9010A - экономичный анализатор сигналов Agilent EXA, обладающий беспрецедентным для приборов этого класса быстродействием, точностью и широким набором прикладных измерений.

Особенности N9010A
  • Используя опцию предусилителя до 3,6 ГГц, можно выполнять доступные по средствам измерения при среднем уровне собственного шума (DANL) минус 160 дБм/Гц
  • Усовершенствованные методы поиска неисправности, использующие свойства, которыми раньше обладали только анализаторы сигналов высокого класса: режим быстрого переключения, поиск максимума за 4 мс, шесть независимых графиков, 12 маркеров, маркеры мощности в полосе и расширенная таблица пиков
  • Охват самого широкого круга измерительных задач, которые становятся доступными для анализатора экономичного класса благодаря совместному использованию прикладных измерений, общих для анализаторов сигналов EXA и MXA и включающих измерение фазового шума, коэффициента шума и аналоговую демодуляцию
  • Анализ модулированных сигналов с помощью передового программного обеспечения векторного анализа 89601A компании Agilent, работающего внутри анализатора EXA на платформе открытой ОС Windows
  • Выбор и использование нужных для пользователя средств подключения на основе встроенных в прибор портов GPIB, 100Base-T LAN и USB 2.0 - теперь совместимость с классом C стандарта LXI

На счету каждая миллисекунда
Каждый новый проект - от разработки до серийного выпуска - требует компромиссных решений в зависимости от поставленных целей - обеспечение заданных характеристик, производительности или объёма выпуска продукции. Независимо от того, что важнее для пользователя - время выхода на рынок, время подготовки к выпуску больших объёмов продукции или расходы на испытания - выбор анализатора сигналов экономичного ценового класса поможет сэкономить время и деньги. Для анализатора Agilent EXA это становится возможным благодаря исключению компромисса между быстродействием и ценой. Кроме того, превосходная точность анализатора EXA позволяет ускорить переход от разработки к производству и способствует уменьшению общей стоимости испытаний. Когда требуется высокое быстродействие без какого-либо компромисса, следует иметь в виду, что анализатор EXA позволяет учитывать каждую миллисекунду.

Увеличение объёма выпускаемой продукции и повышение производительности за счёт высокого быстродействия и точности
• Повышение производительности испытательной системы за счёт быстрой (10 мс) дистанционной развёртки и быстрой передачи данных графика
• Выполнение высокоточных измерений общего назначения теперь вполне по средствам
• Определение качества сигнала с помощью набора быстрых одноклавишных измерений мощности
• Хорошее знание анализатора серии ESA - наиболее популярного в мире анализатора экономичного класса - позволяет получить определённую выгоду от программной совместимости анализаторов ESA/EXA

Самые высокие характеристики для анализатора сигналов экономичного класса
Высокая скорость измерений не означает компромисса с динамическим диапазоном. Поставляемый по заказу механический аттенюатор с шагом установки ослабления 2 дБ или электронный аттенюатор с шагом 1 дБ и 160 значений полос пропускания (с шагом приращения 10%) обеспечивают прекрасное сочетание быстродействия и динамического диапазона. Электронный аттенюатор анализатора EXA способен выдерживать миллион переключений, что делает его идеальным для высокоскоростного производства.

Программное обеспечение векторного анализа сигналов (VSA) 89601A работает в приборе
Анализатор EXA работает с программным обеспечением VSA, пользующимся самым широким спросом на мировом уровне. ПО векторного анализа 89601A, работающее внутри прибора, даёт удобный доступ к анализу сложных, изменяющихся во времени сигналов за счет использования усовершенствованных алгоритмов анализа модуляции. Это помогает разрабатывать системы радиосвязи, находить неисправности в них и проверять их работоспособность на физическом уровне. Перемещение по интерфейсу пользователя в приложении 89601A легко осуществляется с помощью клавиатуры и мыши. В комплект каждого анализатора EXA включена 14-дневная пробная версия векторного анализа сигналов 89601A. Эта пробная версия предоставляется бесплатно для оценки её эффективности и даёт доступ к подробному справочному файлу для более глубокого изучения этой программы.

Упрощение ручных испытаний с помощью улучшенного и хорошо знакомого интерфейса пользователя
• Такие возможности анализатора как режим быстрого переключения, поиск максимума за 4 мс, шесть независимых графиков, 12 маркеров, маркеры мощности в полосе и таблица пиков помогают экономить время и трудозатраты при испытаниях
• Встроенные порты LAN 100Base-T и USB 2.0 позволяют легко и быстро передавать результаты испытаний
• Хорошо знакомая открытая операционная система Windows® обеспечивает простоту подключения и работы с прибором

Разносторонние измерительные возможности позволяют быстрее получать новые представления о разрабатываемой продукции
• Точные измерения позволяют достоверно выявлять источники, определяющие качество сигнала
• Усовершенствованные методы поиска неисправностей, использующие функциональные возможности, которые раньше можно было найти только в анализаторах высокого класса
• Самый широкий круг прикладных измерений, доступных для анализатора сигналов экономичного класса, включающих векторный анализ сигналов с помощью приложения 89600 VSA, измерение фазового шума, коэффициента шума и аналоговую демодуляцию
• Расширение возможностей EXA путём простого его обновления по мере возрастания требований к испытаниям и возможностей бюджета
• Специализированные измерительные программы и набор быстрых одноклавишных измерений мощности ВЧ сигналов даёт возможность выполнять испытания систем связи самых последних стандартов: W-CDMA/HSDPA/ HSUPA, GSM/EDGE, cdma2000, Mobile WiMAX
• Возможность запуска внутри EXA таких прикладных пакетов как MATLAB

Расширенные стандартные функциональные возможности N9010A
Автонастройка
При нажатии клавиши анализатор автоматически устанавливает центральную частоту равной частоте наиболее сильного отклика сигнала в полосе обзора, устанавливает полосу обзора в 3 раза шире полосы занимаемой сигналом, устанавливает полосы пропускания и видеофильтра, оптимизирует опорный уровень, выполняет поиск максимума, устанавливает маркер на максимум отклика и выводит на экран результат измерения. Это патентованное техническое решение с исключительным правом компании Agilent.

Расширенные возможности маркеров и отображения графиков
Усовершенствованные возможности установки маркеров позволяют быстро определять точные значения в каждой точке графика. 12 маркеров, устанавливаемых либо на заданную частоту, либо в заданную позицию, могут служить опорными для других маркеров. Маркер полосы позволяет выполнять относительные измерения мощности; показания маркеров можно найти в таблице. В одном экранном окне могут отображаться до шести графиков с независимыми детекторами для каждого.

Встроенная справочная система
Вместо того, чтобы тщательно просматривать сотни страниц руководства по эксплуатации достаточно просто нажать клавишу Help и тем самым вызвать всеобъемлющую контекстно:зависимую справочную систему, встроенную в анализатор EXA и предоставляющую информацию о любой клавише, любом меню и в любое время. Эта справочная система содержит также удобные команды программирования на SCPI.

Временное стробирование
Анализ изменяющихся во времени сигналов, таких как WiMAX, импульсные ВЧ сигналы, сигналы системы многостанционного доступа с временным разделением каналов (tdMA), перемежающиеся и пакетные сигналы, может выполняться с использованием временного стробирования. Анализатор EXA реализует три метода временного стробирования - со стробированным местным гетеродином (или стробированной развёрткой), стробированным видео трактом и стробированным БПФ.
• Метод со стробированным местным гетеродином обеспечивает самое быстрое измерение во всей полосе частот
• Метод со стробированным БПФ обеспечивает самое быстрое измерение в пределах ширины полосы анализа (10 МГц)
• Метод со стробированным видеотрактом обеспечивает совместимость сверху вниз с анализаторами спектра Agilent серий ESA, 856x и 859x

Свипирование по списку
Экономия времени измерения достигается путём программирования анализатора EXA для выполнения быстрых измерений мощности с использованием функции свипирования по списку. С помощью заранее созданного списка отдельных точек измерения можно дистанционно выделять значения амплитуд спектральных компонент на известных частотах. Анализатор EXA может выполнять измерения, не требуя возврата его в исходное состояние перед каждым повторением цикла измерения.

MATLAB®
Анализатор EXA официально поддерживает драйвер MATLAB, позволяя пользователю запустить в одном приборе MATLAB и VSA 89601A : эти два программных продукта, наиболее популярных среди разработчиков промышленных систем беспроводной связи. Компания Agilent предлагает также образцы программ на сайте www.agilent.com/find/matlab_sa.

Расширенные прикладные программы измерений
В разделе прикладных программ измерений приведено описание предусмотренных стандартами одноклавишных измерений. Эти приложения включают измерение фазового шума, коэффициента шума, аналоговую демодуляцию, измерение сигналов систем WiMAX, GSM/EDGE, cdma2000 и W-CDMA. Эти расширенные прикладные программы измерений могут быть реализованы анализатором экономичного класса EXA или анализатором с характеристиками среднего уровня MXA.

Анализатор сигналов экономичного класса серии EXA - N9010A

Анализатор сигналов экономичного класса серии EXA - N9010A

Принадлежности
Дополнительные принадлежности для усиления защиты анализатора MXA в жёстких условиях окружающей среды.
N9010A-HTC Жёсткий футляр для транспортирования.
Сверхпрочный футляр на колёсиках, обеспечивающий максимальную защиту и подвижность. Этот транспортировочный футляр имеет выдвижную ручку, самоориентирующиеся колёса и амортизаторы. Отформованная по заказу вставка из полиэтиленовой пены обеспечивает дополнительную защиту анализатора MXA.
N9010A-PRC Подвижная конфигурация
Эта принадлежность снабжает анализатор поворачивающейся ручкой для переноски защитными резиновыми уголками и приспособлениями для предохранения соединителей. Такая конфигурация предполагается для применения в полевых условиях, требующих большей прочности упаковки. Защитная крышка для передней панели входит как в стандартную, так и подвижную конфигурации.

Информация для заказа
Аппаратные средства
N9010A Анализатор сигналов EXA
N9010A-503 Диапазон частот от 9 кГц до 3,6 ГГц
N9010A-507 Диапазон частот от 9 кГц до 7,0 ГГц
N9010A-513 Диапазон частот от 9 кГц до 13,6 ГГц
N9010A-526 Диапазон частот от 9 кГц до 26,5 ГГц
N9010A-B25 Полоса анализа 25 МГц
N9010A-FSA Точный ступенчатый аттенюатор
N9010A-PFR Прецизионнный опорный генератор
N9010A-EA3 Электронный аттенюатор, 3,6 ГГц
N9010A-P03 Предусилитель, 3,6 ГГц
N9010A-CPU Режим защищиенной среды, дополнительный центральный процессор и жёсткий диск

Принадлежности
N9010A-MSE Мышь
N9010A-KYB Клавиатура
N9010A-EFM USB флэш - накопитель, 1 Гбайт
N9010A-DVR USB-совместимый дисковод для DVD-ROM/CD-R/RW
N9010A-MLP Переход от 50 на 75 Ом с минимальными потерями
N9010A-PRC Подвижная конфигурация
N9010AK-CVR Защитная крышка передней панели (дополнительная)
N9010A-1CP Комплект для установки в стойку и комплект ручек
N9010A-1CM Комплект для установки в стойку
N9010A-1CN Комплект ручек передней панели
N9010A-1CR Комплект направляющих для стойки
N9010A-HTC Жёсткий футляр для транспортирования

Прикладные измерительные программы
N9063A Приложение для аналоговой демодуляции
N9068A Приложение для измерения фазового шума
N9069A Приложение для измерения коэффициента шума
N9071A Приложение для измерения сигналов GSM/EDGE
N9072A Приложение для измерения сигналов cdma2000/cdmaOne
N9073A-1FP Приложение для измерения сигналов W-CDMA
N9073A-2FP Приложение для измерения сигналов HSDPA/HSUPA
N9075A Приложение для измерения сигналов 802.16 OFDMA
N9076A Приложение для измерения сигналов 1хEV-DO
N9079A-1FP Приложение для измерения сигналов td-SCDMA
N9079A-2FP Приложение для измерения сигналов HSDPA/8PSK
89601А Программное обеспечение векторного анализа сигналов (VSA), модернизируемое

Производитель анализатора сигналов N9010A - компания Agilent Technologies (США)
Agilent Technologies

Технические данные N9010A

Параметры Значения
Гарантированные частотные и временные характеристики N9010A
Диапазон частот
Опция 503 От 9 кГц до 3,6 ГГц (связь по пост. току)
От 10 МГц до 3,6 ГГц (связь по перем. току)
Опция 507 От 9 кГц до 7,0 ГГц (связь по пост. току)
От 10 МГц до 7,0 ГГц (связь по перем. току)
Опция 513 От 9 кГц до 13,6 ГГц (связь по пост. току)
От 10 МГц до 13,6 ГГц (связь по перем. току)
Опция 526 От 9 кГц до 26,5 ГГц (связь по пост. току)
От 10 МГц до 26,5 ГГц (связь по перем. току)
Опорная частота
Погрешность ±[Время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки]
Скорость старения ±1 х 10-6 за год (Стандартный ОГ)
Погрешность отсчёта частоты (начальной, конечной, центральной, маркера) ±(Частота маркера x погр. опорной частоты + 0,25% x полоса обзора + + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)
Счётчик частоты маркера
Погрешность ±(Частота маркера х погрешность опорной частоты + 0,100 Гц)
Погрешность счётчика дельта-маркера ±(Частота дельта маркера х погр. опорной частоты + 0,141 Гц)
Разрешение счётчика 0,001 Гц
Полоса обзора (БПФ и режим со свипированием)
Диапазон 0 Гц (нулевой обзор); от 10 Гц до макс. частоты анализатора
Разрешение 2 Гц
Погрешность Свип. ±(0,25 % х полоса обзора + разрешение по горизонтали)
БПФ ±(0,10 % х полоса обзора + разрешение по горизонтали)
Время развёртки и запуск
Пределы Полоса обзора = 0 Гц От 1 мкс до 6000 с
Полоса обзора ≥ 10 Гц От 1 мс до 4000 с
Погрешность Полоса обзора ≥ 10 Гц,
свип. ±0,01 % (ном.)
Полоса обзора ≥ 10 Гц,
БПФ ±40 % (ном.)
Полоса обзора = 0 Гц ±0,01 % (ном.)
Запуск Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера
Число точек развёртки (графика)
Все полосы обзора Все полосы обзора От 1 до 20001
Временное стробирование
Метод стробирования Стробирование местного гетеродина, стробирование видео тракта, стробир. БПФ
Длит. стробирования (кроме стробир. БПФ) От 100 нс до 5 с
Задержка стробирования От 0 до 100 с
Джиттер задержки стробир. 33,3 нс (размах) (ном.)
Полоса пропускания (RBW)
Полоса (на уровне минус 3,01 дБ) От 1 Гц до 3 МГц
(с шагом 10 %), 4, 5, 6 и 8 МГц
Погрешность полосы пропускания (по мощности) От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ)
От 820 кГц до 1,2 МГц
(при центр. частоте < 3,6 ГГц) ±2,0 % (±0,088 дБ)
От 1,3 до 2,0 МГц
(при центр. частоте < 3,6 ГГц) ±0,07 дБ (ном.)
От 2,2 до 3,0 МГц
(при центр. частоте < 3,6 ГГц) ±0,15 дБ (ном.)
От 4 до 8 МГц
(при центр. частоте < 3,6 ГГц) ±0,25 дБ (ном.)
Полоса анализа
Макс. полоса Опция B25 25 МГц
Станд. комплектация 10 МГц
Полоса видео фильтра (VBW)
Пределы установки От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц)
Погрешность ±6 % (ном.)
Скорость измерений
Измерение в режиме местного управления и скорость обновления изображения на экране Число точек развёртки = 1001
11мс (90/с), ном.
Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) Число точек развёртки = 1001
4мс (250/с), ном.
Поиск максимума с использованием маркера 5 мс, ном.
Погрешность и пределы измерения уровня
Диапазон уровней
Пределы измерения От среднего уровня собственного шума до +23 дБм
Пределы ослабления входного аттенюатора (от 20 Гц до 26,5 ГГц) Станд. комплектация От 0 до 60 дБ с шагом 10 дБ
Опция FSA От 0 до 60 дБ с шагом 2 дБ
Максимальный безопасный уровень на входе
Суммарная средняя мощность +30 дБм (1 Вт)
Предусилители (опции P03, P08, P13,P26)
Пиковая мощность в импульсе при длит. имп. <10 мкс и коэфф.
заполнения < 1%; +50 дБм (100 Вт)
при входном ослаблении ≥ 30 дБ
Напряжение пост. тока Связь по пост. току ±0,2 В
Связь по перем. току ±70 В
Пределы шкалы экрана
Логарифмическая шкала От 0,1 до 1 дБ/дел с шагом 0,1 дБ
От 1 до 20 дБ/дел с шагом 1 дБ
(10 делений сетки)
Линейная шкала 10 делений масштабной сетки
Единицы шкалы дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А (А)
Гарантированные характеристики динамического диапазона
Уровень компрессии усиления на 1 дБ (два тона)
Полоса частот Суммарная мощность на вх. смесителе
От 20 МГц до 26,5 ГГц +9 дБм (ном.)
С предусилителем (опция P03) От 10 МГц до 3,6 ГГц минус 10 дБм (тип.)
Гарантированные характеристики набора измерений мощности
Мощность в канале
Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ) ±0,80 дБ (±0,30 дБ с достоверностью 95%)
Занимаемая полоса частот (OBW)
Погрешность частоты ±(Полоса обзора/1000), ном.
Статистика распределения мощности ' интегральная функция распределения CCDF
Разр. способность гистограммы 0,01 дБ
Общие характеристики N9010A
Интервал температур Рабочие условия От 5 до 50 °С
Предельные условия (хранение) От –40 до + 65 °С
Электромагнитная совместимость Соответствует European EMC Directive 89/336/EEC, скорректированной на основании 93/68/EEC
IEC/EN 61326
CISPR, публ. 11, группа 1, класс A
AS/NZS CISPR 11:2002
ICES/NMB-001
Электробезопасность
Соответствует European Low Voltage Directive 73 / 23 / EEC, скорректированной на основании 93 / 68 / EEC
IEC / EN 61010-1
Канада: CSA C22.2 № 61010-1
США: UL 61010-1
Уровень звука Акустический шум
LpA< 70 дБ
Позиция оператора - нормальная по ISO 7779
Воздействие окружающей среды Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний приведены в соответствие с IEC 60068-2 и имеют уровни подобные MIL-PRF-2800F, класс 3.
Требования к электропитанию
Напряжение и частота сети питания (ном.) 100/120 В, 50/60 Гц
220/240 В, 50/60 Гц
Потребляемая мощность Рабочий режим (On) менее 260 Вт
Дежурный режим (Standly) менее 20 Вт
Хранение данных Внутренний накопитель 40 ГБайт (ном.)
Внешний накопитель Поддержка внешних устройств памяти, совместимых с USB 2.0
Масса (без опций) Без упаковки 16 кг (35 фунтов), ном.
В упаковке 28 кг (62 фунта), ном.
Габаритные размеры Высота 177 мм (7,0 дюймов)
Ширина 426 мм (16,8 дюйма)
Глубина 368 мм (14,5 дюйма)
Периодичность калибровки N9010A Рекомендуемый межкалибровочный интервал N9010A - один год. Калибровка может выполняться в центрах технического обслуживания компании Agilent.
