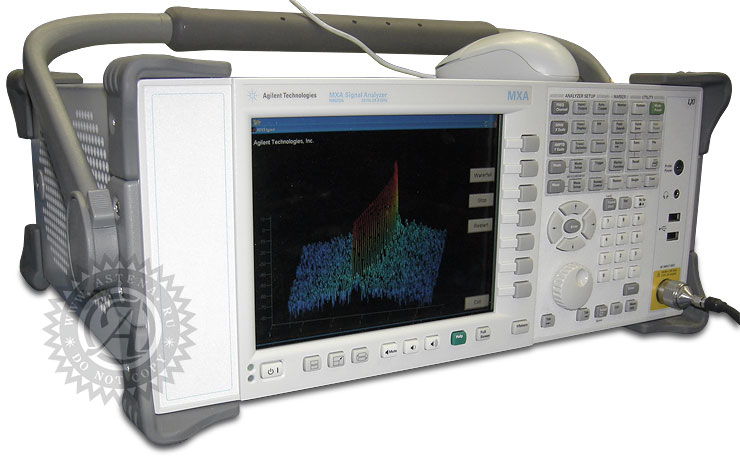

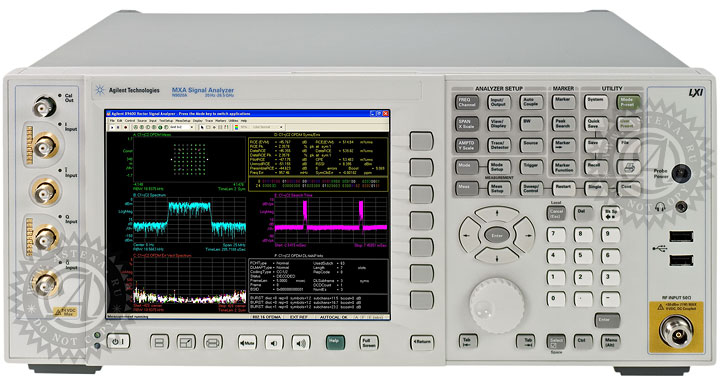

Анализатор сигналов N9020A серии EXA (Agilent Technologies, США)

Особенности N9020A
  • Быстродействие на 30 - 300% выше, чем у других анализаторов
  • Полоса анализа 25 МГц (по отдельному заказу)
  • Уровень точки пересечения третьего порядка (TOI) + 15 дБм, средний уровень собственного шума (чувствительность) минус 154 дБм/Гц
  • Абсолютная погрешность измерения уровня 0,3 дБ
  • Динамический диапазон измерения относительной мощности в соседнем канале (ACLR) системы W-CDMA 78 дБ
  • Встроенные одноклавишные прикладные измерения параметров систем Mobile WiMAX™, W-CDMA, HSDPA / HSUPA, фазового шума и многие другие
  • Лидирующее в мире программное обеспечение векторного анализа сигналов 89601A работает внутри анализатора

Устранение компромисса между быстродействием и высокими рабочими характеристиками
Анализатор сигналов серии MXA выводит анализ сигналов и спектра на новый уровень, обеспечивая самые высокие рабочие характеристики среди анализаторов среднего ценового класса и самую высокую среди промышленных приборов скорость анализа сигналов и спектра.

Самый быстрый анализ сигналов
Инженеры и руководители, занимающиеся аттестацией разрабатываемой продукции и работающие в сфере производства, признают, что скорость измерений является решающим фактором в достижении конечной цели испытаний. Учитывая это, компания Agilent продолжает сравнивать скорость измерений анализатора MXA с другими промышленными анализаторами спектра и сигналов. Результаты этого сравнения показывают, что быстродействие анализатора MXA на 30 - 300 % выше чем у других анализаторов, независимо от диапазона частот. Ниже приведены некоторые ключевые результаты оценки производительности.

• В режиме быстрого измерения относительной мощности в соседнем канале системы W:CDMA время измерения менее 14 мс (σ = 0,2 дБ)
• Время поиска максимума с использованием маркера менее 5 мс
• Время настройки, измерения и передачи данных по каналу GPIB менее 51 мс
• Время переключения видов измерения/плавного переключения режимов измерения параметров мобильных устройств WiMAX, W-CDMA, HSDPA/HSUPA, фазового шума и измерения с использованием программного обеспечения векторного анализа сигналов (VSA) 89601A менее 75 мс

Самые высокие характеристики для анализатора сигналов среднего ценового класса
Высокая скорость измерений не означает компромисса с динамическим диапазоном. Анализатор MXA имеет наилучший в своём классе динамический диапазон:
• уровень точки пересечения третьего порядка (TOI) +15 дБм
• средний уровень собственного шума (чувствительность) минус 154 дБм/Гц
• динамический диапазон измерения относительной мощности в соседнем канале (ACLR)системы W-CDMA 78 дБ Механический аттенюатор с шагом установки ослабления 2 дБ или поставляемый по заказу электронный аттенюатор с шагом 1 дБ и 160 значений полос пропускания (с шагом приращения 10%) обеспечивают прекрасное сочетание быстродействия и динамического диапазона.

Электронный аттенюатор
Поставляемый по отдельному заказу электронный аттенюатор до 3 ГГц выдерживает миллион переключений. Сочетание исключительно высокой скорости измерений, задаваемого пользователем режима допусковых испытаний по принципу “годен/негоден” и прекрасной повторяемости результатов, обусловленной полностью цифровым каналом ПЧ, делает анализатор MXA идеальным средством для больших объёмов и низкой стоимости производства продукции.

Полоса анализа 25 МГц
При заказе опции, обеспечивающей полосу анализа 25 МГц, можно измерять параметры системы Mobile WiMAX, системы W-CDMA с несколькими несущими и других широкополосных сигналов. Для этого имеются следующие средства.
• Прикладные измерительные программы для систем 802.16 OFDMA и W-CDMA
• Приложение векторного анализа сигналов 89601A
• Программа измерения дополняющей интегральной функции распределения мощности во времени (CCDF) до 25 МГц для четырёх несущих системы W:CDMA
• 14-разрядный АЦП с частотой дискретизации 90 МГц

Аналоговые IQ входы с полосой частот модуляции
Анализатор сигналов серии MXA с опцией BBA имеет дополнительные аналоговые IQ входы с полосой частот модуляции и возможность анализа с наилучшим cоотношением сигнал/шум в полосе частот модуляции, предлагая наиболее оптимальное соотношение стоимости и производительности среди анализаторов сигналов среднего ценового диапазона. Опция BBA содержит сдвоенные 16-разрядные АЦП для анализа сигналов в полосе частот модуляции, обеспечивая превосходную неравномерность частотной характеристики в диапазоне ПЧ до 40 МГц.

Полностью калиброванные предусилители до 26,5 ГГц
Для анализа сигналов низкого уровня только в этом анализаторе среднего класса предоставляется возможность выбора полностью калиброванных предусилителей до 26,5 ГГц. Можно выбрать предусилитель с полосой частот вплоть до максимальной частоты прибора.
• Четыре отдельных предусилителя с полосами частот: от 100 кГц до 3,6; 8,4; 13,6 и 26,5 ГГц
• Коэффициент усиления + 20 дБ в полосе от 100 кГц до 3,6 ГГц и + 35 дБ от 3,6 до 26,5 ГГц

Временное стробирование
Анализ изменяющихся во времени сигналов, таких как WiMAX, импульсные ВЧ сигналы, сигналы системы многостанционного доступа с временным разделением каналов (tdMA), перемежающиеся и пакетные сигналы, может выполняться с использованием временного стробирования. Анализатор MXA реализует три метода временного стробирования: со стробированным местным гетеродином (или стробированной развёрткой), стробированным видео трактом и стробированным БПФ.
• Метод со стробированным местным гетеродином обеспечивает самое быстрое измерение с временным стробированием во всей полосе частот
• Метод со стробированным БПФ обеспечивает самое быстрое измерение с временным стробированием в пределах ширины полосы анализа (8 МГц в стандартной конфигурации и 25 МГц при использовании соответствующей опции)
• Метод со стробированным видео трактом обеспечивает совместимость сверху вниз с анализаторами спектра Agilent серий ESA, 856x и 859x

Свипирование по списку
Экономия времени измерения достигается путём программирования анализатора MXA для выполнения быстрых измерений мощности с использованием функции свипирования по списку. С помощью заранее созданного списка отдельных точек измерения можно дистанционно выделять значения амплитуд спектральных компонент на известных частотах. Анализатор MXA может выполнять измерения, не требуя возврата его в исходное состояние перед каждым повторением цикла измерения. Это даёт следующие возможности.
• Выполнение многократных измерений с нулевой полосой обзора на нескольких частотах
• Выбор различных полос пропускания, полос видеофильтра, типов детекторов и времени развёртки в различных участках полосы обзора
• Получение результатов измерений пиковой и средней мощностей

Программное обеспечение векторного анализа сигналов (VSA) 89601A работает в приборе
MXA является первым анализатором сигналов, который работает с программным обеспечением VSA, пользующимся самым широким спросом на мировом уровне. ПО векторного анализа 89601A даёт удобный доступ к анализу сложных, изменяющихся во времени сигналов, с использованием усовершенствованных алгоритмов анализа модуляции. Это помогает разрабатывать системы радиосвязи, находить неисправности и проверять на физическом уровне их работоспособность. Перемещение по интерфейсу пользователя в приложении 89601A легко осуществляется с помощью клавиатуры и мыши. В комплект каждого анализатора MXA включена 14-дневная пробная версия векторного анализа сигналов 89601A. Эта пробная версия для оценки её эффективности предоставляется бесплатно и даёт доступ к подробному справочному файлу для более глубокого изучения этой программы. Более подробное описание 89601A приведено на странице 103.

MATLAB®
Анализатор MXA официально поддерживает MATLAB. Пользователь может запустить в одном приборе MATLAB и VSA 89601A - эти два программных продукта, наиболее популярных среди разработчиков промышленных систем беспроводной связи. Поддержка MATLAB позволяет создавать специализированные измерительные программы для анализатора MXA. Компания Agilent предоставляет большое количество образцов программ.

Одноклавишные измерения мощности - набор измерений
Возможности анализа спектра в MXA обеспечивают как измерения мощности, регламентируемые стандартами, так и традиционный анализ спектра с расширенными возможностями. Набор стандартизованных видов измерений мощности, представляющий подмножество возможностей спектрального анализа, обеспечивает исчерпывающие гибкие одноклавишные измерения мощностных характеристик ВЧ и СВЧ сигналов. Стандартизованные измерения выполняются для беспроводных систем связи, в том числе систем 2/ поколений, WLAN, Bluetooth®, UWB и S-DMB. Для специальных измерений мощности, которые ещё предварительно не сконфигурированы, можно использовать более 75 быстрых установок или установки пользователя. Набор измерений мощности включает следующие.
• Мощность в соседнем канале (ACP)
• Мощность в основном канале
• Занимаемая полоса частот (OBW)
• Спектральная маска излучения (SEM)
• Дополняющая интегральная функция распределения (CCDF)
• Мощность пакета
• Побочные излучения

Автонастройка
Функция автоматической настройки позволяет сократить время, необходимое для выполнения установок. При нажатии клавиши выполняется математический алгоритм, который автоматически устанавливает центральную частоту анализатора равной частоте наиболее высокого отклика сигнала в полосе обзора, устанавливает полосу обзора в 3 раза больше полосы занимаемой сигналом, устанавливает полосы пропускания и видеофильтра, оптимизирует опорный уровень, выполняет поиск максимума, устанавливает маркер на максимум отклика и выводит на экран результат измерения.

Усовершенствованные возможности маркеров и отображения графиков
Усовершенствованные возможности установки маркеров позволяют быстро определять точные значения в каждой точке графика. Доступно 12 маркеров, устанавливаемых либо на заданную частоту, либо в заданную позицию. Любой маркер может служить опорным для других маркеров. Маркер полосы позволяет выполнять относительные измерения мощности, такие как мощность в соседнем канале (ACP) и относительная мощность шума (NPR). Все показания маркеров можно видеть в таблице. В одном экранном окне могут отображаться до шести графиков, например, спектр сигнала несущей и до пяти спектров гармоник. Кроме того, можно независимо выбрать для каждого графика один из детекторов (нормальный, среднего/среднеквадратического значения, положительного или отрицательного максимума).

Встроенная справочная система
Вместо того, чтобы заполнять и потом тщательно просматривать сотни страниц руководства по эксплуатации достаточно просто нажать клавишу Help и тем самым вызвать всеобъемлющую контекстно - зависимую справочную систему, встроенную в анализатор MXA и предоставляющую информацию о любой клавише, любом меню и в любое время. Для просмотра обширного содержания руководства по эксплуатации, которое включает также удобные команды программирования на SCPI, рекомендуется пользоваться клавишами передней панели.

Современные средства подключения
Концепция Agilent Open позволяет получить все преимущества современных и традиционных возможностей подключения и обеспечить обратную (сверху вниз)совместимость.
• Анализатором MXA можно управлять дистанционно, подключив его к локальной сети (LAN); используя встроенный web : сервер или программу Windows Remote Desktop, можно просматривать сигналы, выполнять сбор и анализ данных из любой точки мира
• Подключив анализатор MXA к локальной сети, можно использовать файлы совместно с подключенными к сети компьютерами и выводить данные на сетевые принтеры
• Для работы в среде Agilent VEE можно использовать драйверы IVI-COM
• Используя обратную совместимость программного кода с анализаторами ESA и PSA, можно сэкономить время за счёт повторного использования тестовых программ
• Можно выбрать наилучший для удовлетворения требований пользователя вариант подключения:
– USB 2.0 - шесть портов типа A и один типа B
– LAN с физической средой 100Base-T
– GPIB

Совместимость с классом C стандарта LXI (класс - B в середине 2008 г.)
Стандарт LXI (LAN eXtensions for Instruments - расширения локальной сети для измерительных систем) является архитектурой испытательных систем, основанной на апробированных и широко используемых стандартах, таких как Ethernet. Эта архитектура обеспечивает быстрое, рациональное и экономичное построение и переконфигурирование испытательных систем. Анализатор MXA совместим с классом C стандарта LXI, что может помочь пользователям открыть новые возможности испытаний. Более полная информация на сайте www.agilent.com/find/lxi
Открытая операционная система Windows® XP Professional
• Использование Windows Explorer позволяет легко и быстро управлять файлами
• Возможность запуска пакета MATLAB® и приложения векторного анализа сигналов 89601A внутри анализатора MXA
• Диагностика и управление анализатором MXA могут осуществляться с помощью программы Windows Remote Desktop или встроенного web- сервера (совместимого с классом C стандарта LXI)

N9020A. Анализатор сигналов среднего ценового класса серии MXA

N9020A. Анализатор сигналов среднего ценового класса серии MXA

Информация для заказа N9020A
Дальнейшую информацию можно найти в публикации MXA Signal Analyzer
Configuration Guide (5989-4943EN)
Аппаратные средства
N9020A Анализатор сигналов MXA
N9020A-503 Диапазон частот от 20 Гц до 3,6 ГГц
N9020A-508 Диапазон частот от 20 Гц до 8,4 ГГц
N9020A-513 Диапазон частот от 20 Гц до 13,6 ГГц
N9020A-526 Диапазон частот от 20 Гц до 26,5 ГГц
N9020A-B25 Расширитель полосы анализа, 25 МГц
N9020A-BBA Аналоговые IQ входы с полосой частот модуляции
N9020A-S40 Полоса анализа модуляции 40 МГц (требует опции BBA)
N9020A-PFR Прецизион. опорный генератор (с изменяемой частотой)
N9020A-EA3 Электронный аттенюатор, 3,6 ГГц
N9020A-P03 Предусилитель, 3,6 ГГц
N9020A-P08 Предусилитель, 8,4 ГГц
N9020A-P13 Предусилитель, 13,6 ГГц
N9020A-P26 Предусилитель, 26,5 ГГц
N9020A-ESC Управление внешним источником (доступен в 2008 г.)
N9020A-CPU Режим защищиенной среды, дополнительный центральный процессор и жёсткий диск
Принадлежности
N9020A-MSE Мышь
N9020A-KYB Клавиатура
N9020A-EFM USB флэш - накопитель, 512 Мбайт
N9020A-DVR USB - совместимый дисковод для DVD-ROM/CD-R/RW
N9020A-MLP Переход от 50 на 75 Ом с минимальными потерями
N9020A-PRC Подвижная конфигурация
N9020AK-CVR Защитная крышка передней панели (дополнительная)
N9020A-1CP Комплект для установки в стойку и комплект ручек
N9020A-1CM Комплект для установки в стойку
N9020A-1CN Комплект ручек передней панели
N9020A-1CR Комплект направляющих для стойки
N9020A-HTC Жёсткий футляр для транспортирования
Прикладные измерительные программы
Документация
N9020A-1A7 Калибровка соответствующая ISO17025
N9020A-A6J Калибровка соответствующая ANSI Z540
N9020A-AKT Начало работы (на русском)
Гарантийные обязательства и техническое обслуживание
Стандартный гарантийный срок один год
R-51B-001-3C Гарантийный срок с возвратом прибора для обслуживания в компанию Agilent, расширенный до 3 лет
Калибровка (эти опции доступны не во всех странах)
R-50C-011-3 Включает план калибровок на 3 года
R-50C-013-3 Включает план калибровок на 3 года с предоставлением данных калибровки

Производитель анализатора сигналов N9020A - компания Agilent Technologies (США)
Agilent Technologies

Технические данные N9020A

Параметры Значения
Гарантированные частотные и временные характеристики
Диапазон частот
Опция 503 От 20 Гц до 3,6 ГГц (связь по пост. току)
От 10 МГц до 3,6 ГГц (связь по перем. току)
Опция 508 От 20 Гц до 8,4 ГГц (связь по пост. току)
От 10 МГц до 8,4 ГГц (связь по перем. току)
Опция 513 От 20 Гц до 13,6 ГГц (связь по пост. току)
От 10 МГц до 13,6 ГГц (связь по перем. току)
Опция 526 От 20 Гц до 26,5 ГГц (связь по пост. току)
От 10 МГц до 26,5 ГГц (связь по перем. току)
Опорная частота
Погрешность ±[Время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки]
Скорость старения ±1 х 10-6 за год (стандартный ОГ)
Погрешность отсчёта частоты (начальной, конечной, центральной, маркера) ±(Частота маркера х погр. опорной частоты + 0,25% х полоса обзора + + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)
Счётчик частоты маркера
Погрешность ±(Частота маркера х погрешность опорной частоты + 0,100 Гц)
Погрешность счётчика дельта-маркера ±(Частота дельта маркера х погр. опорной частоты + 0,141 Гц)
Разрешение счётчика 0,001 Гц
Полоса обзора (БПФ и режим со свипированием)
Диапазон 0 Гц (нулевой обзор); от 10 Гц до макс. частоты анализатора
Разрешение 2 Гц
Погрешность Свип. ±(0,25 % х полоса обзора + разрешение по горизонтали)
БПФ ±(0,10 % х полоса обзора + разрешение по горизонтали)
Время развёртки и запуск
Пределы Полоса обзора = 0 Гц От 1 мкс до 6000 с
Полоса обзора ≥ 10 Гц От 1 мс до 4000 с
Погрешность Полоса обзора ≥ 10 Гц:
свип. ±0,01 % (ном.)
БПФ ±40 % (ном.)

Полоса обзора = 0 Гц: ±0,01 % (ном.)
Запуск Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера
Число точек развёртки (графика)
Все полосы обзора От 1 до 20001
Временное стробирование
Метод стробирования Стробирование местного гетеродина, стробирование видео тракта, стробир. БПФ
Длит. стробирования (кроме стробир. БПФ) От 100 нс до 5 с
Задержка стробирования От 0 до 100 с
Джиттер задержки стробир. 33,3 нс (размах) (ном.)
Полоса пропускания (RBW)
Полоса (на уровне минус 3,01 дБ) От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц
Погрешность полосы пропускания (по мощности) От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ)
От 820 кГц до 1,2 МГц
(при центр. частоте < 3,6 ГГц) ±2,0 % (±0,088 дБ)
От 1,3 до 2,0 МГц
(при центр. частоте < 3,6 ГГц) ±0,07 дБ (ном.)
От 2,2 до 3,0 МГц
(при центр. частоте < 3,6 ГГц) ±0,15 дБ (ном.)
От 4 до 8 МГц
(при центр. частоте < 3,6 ГГц) ±0,25 дБ (ном.)
Полоса анализа
Макс. полоса Опция B25: 25 МГц
Станд. комплектация: 10 МГц
Полоса видео фильтра (VBW)
Пределы установки От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц)
Погрешность ±6 % (ном.)
Скорость измерений
Измерение в режиме местного управления и скорость обновления изображения на экране Число точек развёртки = 1001
11мс (90/с), ном.
Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) Число точек развёртки = 1001
4мс (250/с), ном.
Поиск максимума с использованием маркера 5 мс, ном.
Погрешность и пределы измерения уровня
Диапазон уровней
Пределы измерения От среднего уровня собственного шума до макс. безопасного уровня на входе
Пределы ослабления входного аттенюатора (от 20 Гц до 26,5 ГГц) От 0 до 70 дБ с шагом 2 дБ
Максимальный безопасный уровень на входе
Суммарная средняя мощность +30 дБм (1 Вт)
Предусилители (опции P03, P08, P13,P26) +25 дБм (0,3 Вт)
Пиковая мощность в импульсе при длит. имп. < 10 мкс и коэфф. заполнения < 1%; +50 дБм (100 Вт) при входном ослаблении ≥ 30 дБ
Напряжение пост. тока Связь по пост. току: ±0,2 В
Связь по перем. току: ±70 В
Пределы шкалы экрана
Логарифмическая шкала От 0,1 до 1 дБ/дел с шагом 0,1 дБ
От 1 до 20 дБ/дел с шагом 1 дБ
(10 делений сетки)
Линейная шкала 10 делений масштабной сетки
Единицы шкалы дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А
Гарантированные характеристики динамического диапазона
Уровень компрессии усиления на 1 дБ (два тона)
Полоса частот Суммарная мощность на вх. смесителе Уровень компрессии
От 20 до 500 МГц 0 дБм +3 дБм (тип.)
Св. 500 МГц до 3,6 ГГц +3 дБм +7 дБм (тип.)
Св. 3,6 до 26,5 ГГц 0 дБм +4 дБм (тип.)
Гарантированные характеристики набора измерений мощности
Мощность в канале
Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ) ±0,80 дБ (± 0,30 дБ с достоверностью 95%)
Занимаемая полоса частот (OBW)
Погрешность частоты ±(Полоса обзора/1000), ном.
Статистика распределения мощности ' интегральная функция распределения CCDF
Разр. способность гистограммы 0,01 дБ
Общие характеристики
Интервал температур Рабочие условия От 5 до 50 °С
Предельные условия (хранение) От –40 до + 65 °С
Электромагнитная совместимость Соответствует European EMC Directive 89/336/EEC, скорректированной на основании 93/68/EEC
IEC/EN 61326
CISPR, публ. 11, группа 1, класс A
AS/NZS CISPR 11:2002
ICES/NMB-001
Электробезопасность
Соответствует European Low Voltage Directive 73 / 23 / EEC, скорректированной на основании 93 / 68 / EEC
IEC / EN 61010-1
Канада: CSA C22.2 № 61010-1
США: UL 61010-1
Уровень звука Акустический шум
LpA< 70 дБ
Воздействие окружающей среды Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний приведены в соответствие с IEC 60068-2 и имеют уровни подобные MIL-PRF-2800F, класс 3.
Требования к электропитанию
Напряжение и частота сети питания (ном.) 100/120 В, 50/60 Гц
220/240 В, 50/60 Гц
Потребляемая мощность Рабочий режим (On) менее 260 Вт
Дежурный режим (Standly) менее 20 Вт
Хранение данных Внутренний накопитель 40 ГБайт (ном.)
Внешний накопитель Поддержка внешних устройств памяти,
совместимых с USB 2.0
Масса (без опций) Без упаковки 16 кг (35 фунтов), ном.
В упаковке 28 кг (62 фунта), ном.
Габаритные размеры Высота 177 мм (7,0 дюймов)
Ширина 426 мм (16,8 дюйма)
Глубина 368 мм (14,5 дюйма)



Copyright © 2005. Все права защищены. Любое использование материалов, их подборки, дизайна, элементов дизайна допускается только с согласия правообладателя. Вся информация на сайте носит справочный характер и не является публичной офертой.
