Анализатор сигналов N9030A



анализатор спектра N9030A

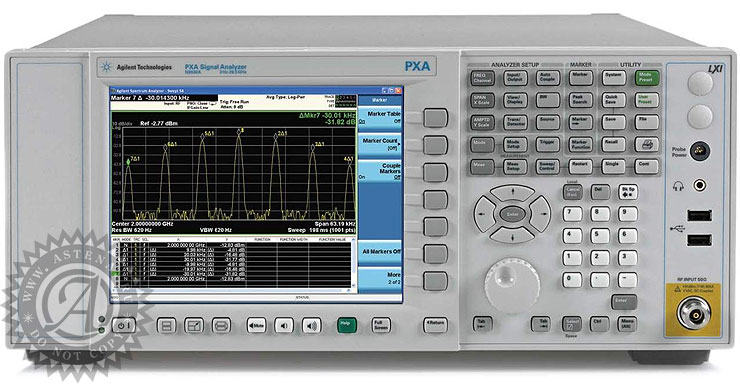

Анализатор сигналов высшего класса N9030A (Agilent Technologies)

Основные характеристики N9030A
  • Диапазон частот: от 3 Гц до 3,6; 8,4; 13,6 или 26,5 ГГц
  • Динамический диапазон, свободный от побочных составляющих, до 75 дБ; полоса анализа/демодуляции до 140 МГц (по дополнительному заказу)
  • Погрешность измерения уровня ±0,19 дБ
  • Средний уровень собственных шумов минус 172 дБм при использовании метода NFE
  • Универсальная библиотека прикладных измерительных программ плюс программное обеспечение векторного анализа сигналов
  • Защита инвестиций за счёт возможностей модернизации архитектуры анализаторов сигналов PXA

Максимальные возможности для глубокого исследования сигналов за счёт выдающихся технических характеристик
Анализатор сигналов PXA, являющийся флагманом серии Х анализаторов сигналов, обладает самыми высокими характеристиками. Он позволяет исследовать сигналы, используя более широкий набор полос пропускания и более высокую точность измерений, и обнаруживает сигналы, которые ранее были скрыты, за счёт следующих возможностей.
• Технические решения, реализующие суперширокую полосу тракта ПЧ, за счёт чего обеспечивается возможность расширения внутренней полосы измерения почти в два раза по сравнению с анализаторами сигналов PSA, до лидирующего в отрасли значения 140 МГц, с динамическим диапазоном до 75 дБ, свободным от побочных составляющих.
• Погрешность измерения уровня ±0,19 дБ
• Эффективная чувствительность, равная минус 172 дБм/Гц (средний уровень собственных шумов на частоте 2 ГГц при использовании метода NFE и условии, что предусилитель, приобретаемый по дополнительному заказу, включён)
• Превосходное значение точки пересечения третьего порядка (TOI), равное +20 дБм на частоте 2 ГГц, динамического диапазона измерения относительной утечки мощности в соседнем канале (ACLR) системы WKCDMA, равного минус 83 дБс, и динамического диапазона при измерении интермодуляционных искажений третьего порядка, равного 115 дБ на частоте 2 ГГц
• Значение фазового шума вблизи несущей, равное минус 128 дБс/Гц, при отстройке 10 Гц
Для более глубокого исследования сигналов предлагается эксклюзивный метод понижения уровня собственных шумов NFE (Noise Floor Extension), разработанный компанией Agilent. За счёт использования этого метода в анализаторе сигналов PXA уровень шума понижается до 3,5 дБ при измерении непрерывных и импульсных сигналов и до 8 дБ - при измерении шумоподобных сигналов.

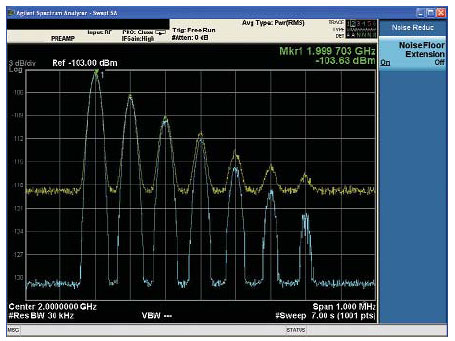

Метод понижения уровня собственных шумов (NFE)

Метод понижения уровня собственных шумов (NFE)

Каждый анализатор сигналов PXA включает также функции I/Q анализатора и набор измерений мощности PowerSuite компании Agilent. I/Q анализатор позволяет исследовать поведение амплитуды, фазы или I/Q составляющих сложных модулированных сигналов с использованием максимально доступной полосы анализа. Набор измерений мощности обеспечивает множество одноклавишных измерений мощности, регламентируемых стандартами, таких как интермодуляционные искажения третьего порядка (TOI), гармонические искажения и мощность пакета.

Возможность точного выбора аппаратных и программных средств
Сегодня и в будущем пользователь может сконфигурировать и переконфигурировать анализатор сигналов PXA так, чтобы он соответствовал вновь возникающим требованиям. Начать можно с современных прикладных измерительных программ, таких как измерение коэффициента шума и фазового шума, приобретаемые по дополнительному заказу. Идентичные для всех анализаторов серии Х, эти прикладные измерительные программы используют одни и те же алгоритмы измерений и обеспечивают непротиворечивые результаты, независимо от того, на каком из анализаторов сигналов они исполняются (PXA, MXA, EXA или CXA). С целью экономии времени на изучение, обеспечения удобства использования и упрощения программирования все четыре вышеуказанные модели анализаторов используют один и тот же интерфейс пользователя, одни и те же команды SCPI. Возможность исполнения одной и той же библиотеки современных прикладных измерительных программ серии Х гарантирует получение непротиворечивых и повторяющихся результатов. Возможность переноса прикладных программ в рамках серии Х позволяет пользователю наиболее точно подобрать из имеющихся аппаратных средств именно те, которые обеспечат требуемые уровни рабочих характеристик для конкретного измерения.
Интегрированный подход компании Agilent к разработке управляющего кода, прикладных измерительных программ, функций и интерфейса пользователя для анализаторов серии Х обеспечивает беспроблемный переход от НИОКР к стадии производства изделий. Для повышения удобства использования интерфейс пользователя сохраняет впечатление и ощущение классических анализаторов спектра компании Agilent, одновременно предоставляя доступ к множеству современных методов измерений и возможностей анализа.

Исследование сложных и модулированных сигналов
Лидирующее в отрасли программное обеспечение векторного анализа сигналов 89600 компании и прикладная измерительная программа VXA обеспечивают исчерпывающие средства визуализации и анализа сигналов во временной, частотной и модуляционной областях. Имея поддержку более чем 70 стандартов сигналов и видов модуляции, пользователь будет готов анализировать сигналы радиолокационых станций и систем радиосвязи, использующих виды модуляции от 2 FSK до 1024QAM, и стандарты в диапазоне от RFID до LTE.

Исследование новых разрабатываемых стандартов
Если пользователь анализирует новые разрабатываемые сигналы и стандарты, встроенные драйверы позволят легко интегрировать анализатор сигналов PXA в среду MATLAB. Чтобы помочь пользователю быстрее начать работать, имеется несколько примеров программ и заметок по применению, которые объясняют, как разрабатывать собственные программы или приложения в MATLAB.

Достижение более высокой производительности и эффективности
Мощность анализатора сигналов PXA может быть использована для улучшения существующих испытательных систем По сравнению с предыдущим поколением анализаторов, анализатор сигналов PXA предлагает улучшенные рабочие характеристики и быстродействие, что приводит к увеличению выхода годных изделий и уменьшению погрешностей измерений. Преимущество в быстродействии анализатора сигналов PXA можно реализовать за счёт меньшего количества испытательных установок: он обеспечивает ускорение времени испытаний от 30 до 70% по сравнению с анализатором спектра PSA компании Agilent, и часто намного быстрее, чем анализаторы спектра 856x компании HP/Agilent. В будущем с развитием технологий персональных компьютеров вычислительная мощность анализаторов сигналов PXA может быть увеличена путём замены на более быстрый центральный процессор.

Упрощение проведения производственных испытаний N9030A с высокой производительностью
Множество возможностей, встроенных в анализатор сигналов PXA, позволяет экономить время при проведении производственных испытаний.
• Функция автоматической настройки (Auto Tune) облегчает выполнение установок анализатора для наилучшего отображения сигнала
• Эффективные и разнообразные функции маркера обеспечивают быстрое измерение частоты, уровня мощности сигнала, а также проведение относительных измерений
• Ограничительные линии упрощают проведение допусковых испытаний
• Амплитудная коррекция компенсирует влияние кабелей, антенн и других устройств, используемых в схеме измерения (но не являющихся испытуемым устройством), в тракте сигнала.
Анализатор сигналов PXA включает также “мастер” калибровки, который облегчает процесс резервирования и восстановления калибровочных файлов.

Ожидаемая высокая надёжность и длительное времябезотказной работы
Пользователь, работающий над вопросами увеличения до максимума времени безотказной работы системы, может рассчитывать на то, что анализатор сигналов PXA обеспечит высокие показатели надёжности, учитывая испытанную надёжность и безотказность анализаторов сигналов MXA и EXA. Все анализаторы сигналов серии X используют общую архитектуру и упрощенную конструкцию, в которой количество субблоков на треть меньше по сравнению с анализаторами сигналов предыдущего поколения.

Больше возможностей за счёт встроенных средств; оптимизация методов подключения и управления
Для обеспечения измерений мощности и коэффициента шума анализатор сигналов PXA обеспечивает встроенную поддержку первичных преобразователей мощности с шиной USB и интеллектуальных источников шума серии SNS компании Agilent. В качестве системного контроллера анализатор сигналов PXA может также управлять другими измерительными приборами, используя встроенные порты GPIB, LAN и USB и операционную систему Windows XP Pro. В режиме контроллера анализатор сигналов PXA может заменить ПК, обычно используемый для управления автоматизированной испытательной системой, тем самым упрощая архитектуру системы, а также процедуры защиты конфиденциальных данных в секретных АИС военного назначения.

Обновление существующих систем с использованием высокой степени совместимости
Анализатор сигналов PXA является заменой для анализаторов спектра 856x компании Agilent/HP с очень высокой степенью совместимости по коду. Прикладная программа (N9061A) обеспечивает совместимость по языку дистанционного управления, сокращая риски, связанные с миграцией и модернизацией, и позволяя анализаторам сигналов серии X эмулировать анализаторы спектра 8566/68, 856xE/EC компании HP/Agilent в режиме дистанционного управления при работе в составе автоматизированных испытательных систем.
• Эмулирует язык дистанционного управления анализаторов спектра 856x компании Agilent/HP
• Поддерживает наиболее часто используемые команды 856xE/EC
• Включает регистрацию ошибок команд
• Поставляется бесплатно при заказе с новым анализатором сигналов PXA
Функции “унаследованного” ввода:вывода анализатора сигналов PXA минимизируют необходимость в переконструировании испытательных систем при миграции от анализаторов спектра 856x или PSA к анализаторам сигналов PXA - произвольно устанавливаемый и второй выход ПЧ; выход логарифмического видеодетектора с быстрым временем нарастания; выход видеосигнала по оси оси Y.

Модернизация систем на базе анализаторов спектра PSA также реализуется достаточно просто - анализатор сигналов PXA намеренно использует те же самые команды языка SCPI, что и PSA, для большинства часто используемых функций анализа спектра и сигналов. Анализатор сигналов PXA также широко использует псевдонимы команд, что позволяет анализировать, принимать и обрабатывать существующие команды PSA без прерывания. Для обеспечения максимальной совместимости анализатор сигналов PXA сконструирован так, чтобы результаты его измерений совпадали с ранее полученными результатами основных измерений спектра, которые используют те же самые проверенные алгоритмы, что и некоторые другие анализаторы сигналов компании Agilent.

Возможность своевременной модернизации по мере изменения потребностей
Основой “готового к будущему” анализатора сигналов PXA является архитектура, которая обеспечивает необходимую гибкость в настоящее время и возможность масштабирования в будущем. Гибкость основных подсистем анализатора (компьютерной, встроенных программно-аппаратных средств и программного обеспечения) дополняется возможностью модульного наращивания механической конструкции. Семь гнёзд расширения позволяют добавлять аппаратные вставные узлы, а в будущем - обеспечить более широкие полосы анализа. Съёмный модуль центрального процессора доступен с задней панели анализатора и позволяет модернизировать процессор, устройства памяти и ввода-вывода и другие устройства. Дополнительная гибкость обеспечивается за счёт накопителей на жёстких магнитных дисках (НЖМД) в стандартной комплектации анализатора и поставляемых по дополнительному заказу. Например, анализатор сигналов PXA в стандартной комплектации поставляется с НЖМД объёмом 160 Гбайт с интерфейсом SATA, который может быть заменён по съёмным твёрдотельным накопителем объёмом 32 Гбайт, либо накопителем с интерфейсом e-SATA. Предусмотрены технические решения для ожидаемого в ближайшем будущем интерфейса PCIe, который может использоваться для захвата потоковых данных без разрывов, полностью калиброванных I/Q выборок для глубокой постобработки и анализа.

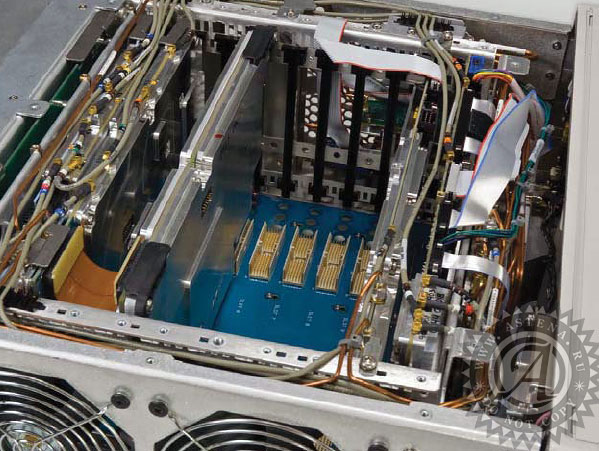

Анализатор сигналов PXA имеет семь гнёзд расширения

Анализатор сигналов PXA имеет семь гнёзд расширения для удовлетворения потребностей пользователя в настоящее время и в будущем.

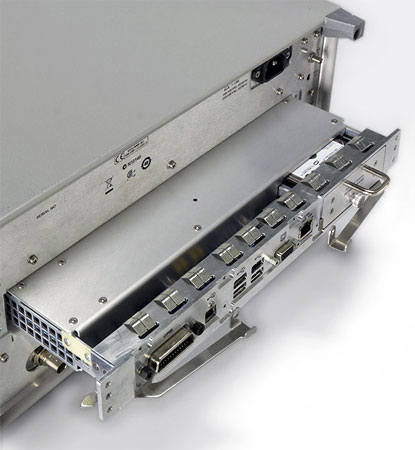

Съёмный и модернизируемый модуль центрального процессора

Съёмный и модернизируемый модуль центрального процессора

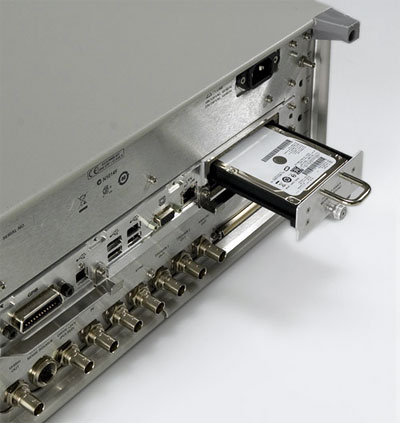

Съёмный накопитель на жёстких магнитных дисках

Съёмный накопитель на жёстких магнитных дисках

Более простое обеспечение совместного использования прибора и защиты конфиденциальных данных
Основной НЖМД анализатора сигналов PXA содержит операционную систему, прикладные измерительные программы и файлы с результатами калибровки. Кроме того, он обеспечивает возможность энергонезависимого хранения состояний установок прибора, результатов измерения и другой информации. Для ответственных приложений этот накопитель может использоваться как “секретный” и заменяться (> 1500 циклов замены) другим НЖМД, который захватывает образ файлов операционной системы, но опускает всю информацию, запомненную пользователем. Оригинальный накопитель может сохраняться в защищённой зоне. За счёт этого упрощается обеспечение защиты конфиденциальных данных, если прибор совместно используется несколькими группами сотрудников в защищённых зонах, либо должен быть отправлен на калибровку, техническое обслуживание или ремонт.

Совместимая измерительная инфраструктура для анализа сигналов
Проверенные алгоритмы, полная совместимость по коду и стандартный интерфейс пользователя для всех анализаторов сигналов серии X создают совместимую измерительную инфраструктуру для анализа сигналов, которая обеспечивает повторяющиеся результаты и единство измерений, позволяя выгодно использовать программное обеспечение АИС на всех стадиях разработки изделия. В дальнейшем можно расширить ресурсы, используемые для испытаний, посредством переноса приложений на несколько анализаторов сигналов серии Х. Изучив один из анализаторов сигналов серии Х, пользователь будет знать их все.

Приложения и программное обеспечение
Все анализаторы сигналов серии X совместно используют общую библиотеку, включающую более 20 современных прикладных измерительных программ. Кроме того, открытая операционная система Windows® позволяет выполнять такие приложения, как MATLAB или программное обеспечение векторного анализа сигналов 89600. Лидирующее в отрасли программное обеспечение векторного анализа сигналов поддерживает более 70 стандартов сигналов и видов модуляции.

Подробные технические характеристики и спецификация на анализатора спектра N9030A (рус., 180 Kb, zip)

Производитель анализатора сигналов N9030A - компания Agilent Technologies (США)
Agilent Technologies

Технические данные N9030A

Параметры Значения
Диапазон частот
Опция 503 Связь по пост. току: от 3 Гц до 3,6 ГГц
Связь по перем. току: от 10 МГц до 3,6 ГГц
Опция 508 Связь по пост. току: от 3 Гц до 8,4 ГГц
Связь по перем. току: от 10 МГц до 8,4 ГГц
Опция 513 Связь по пост. току: от 3 Гц до 13,6 ГГц
Связь по перем. току: от 10 МГц до 13,6 ГГц
Опция 526 Связь по пост. току: от 3 Гц до 26,5 ГГц
Связь по перем. току: от 10 МГц до 26,5 ГГц
Полоса
0
1
2
3
4
Гармоника гетеродина (N)
1
1
2
2
4

от 3 Гц до 3,6 ГГц
от 3,5 до 8,4 ГГц
от 8,3 до 13,6 ГГц
от 13,5 до 17,1 ГГц
от 17 до 26,5 ГГц
Опорная частота
Погрешность ±[время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки]
Скорость старения ±1 х 10-7 за год
±1,5 х 10-7 за 2 года
Погрешность отсчёта частоты (начальной, конечной, центральной, маркера) ±(частота маркера х погр. опорной частоты + 0,10% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)
* Разрешение по горизонтали равно: полоса обзора/(число точек развертки – 1)
Счётчик частоты маркера
Погрешность ±(частота маркера х погрешность опорной частоты + 0,100 Гц)
Погрешность счётчика дельта-маркера ±(частота дельта маркера х погр. опорной частоты + 0,141 Гц)
Разрешение счётчика 0,001 Гц
Полоса обзора (БПФ и режим со свипированием)
Диапазон 0 Гц (нулевой обзор);
от 10 Гц до макс. частоты анализатора
Разрешение 2 Гц
Погрешность Свип. ±(0,10 % х полоса обзора + разрешение по горизонтали)
БПФ ±(0,10 % х полоса обзора + разрешение по горизонтали)
Время развёртки и запуск
Пределы Полоса обзора = 0 Гц от 1 мкс до 6000 с
Полоса обзора ≥ 10 Гц от 1 мс до 4000 с
Погрешность Полоса обзора ≥ 10 Гц, свип. ±0,01 % (ном.)
Полоса обзора ≥ 10 Гц, БПФ ±40 % (ном.)
Полоса обзора = 0 Гц ±0,01 % (ном.)
Запуск Автоматический, от сети, от видеотракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера
Задержка запуска Полоса обзора = 0 Гц или БПФ от минус 150 до + 500 мс
Полоса обзора ≥ 10 Гц, свип. от о до 500 мс
Разрешение 0,1 мкс
Число точек развёртки (графика)
Все полосы обзора От 1 до 40001
Временное стробирование
Метод стробирования Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ
Длит. стробирования (кроме стробир. БПФ) от 0 до 100 с
Джиттер задержки стробир. 33,3 нс (размах) (ном.)
Полоса пропускания (RBW)
Полоса (на уровне минус 3,01 дБ) от 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц
Погрешность полосы пропускания (по мощности) от 1 Гц до 750 кГц ±0,5 % (±0,022 дБ)
от 820 кГц до 1,2 МГц ±2,0 % (±0,088 дБ) (центр. частота < 3,6 ГГц)
от 1,3 до 2,0 МГц ±0,07 дБ (ном.) (центр. частота < 3,6 ГГц)
от 2,2 до 3,0 МГц ±0,15 дБ (ном.) (центр. частота < 3,6 ГГц)
от 4 до 8 МГц ±0,25 дБ (ном.) (центр. частота < 3,6 ГГц)
Погрешность полосы пропускания (по уровню минус 3,01 дБ) От 1 Гц до 1,3 МГц ±2 % (ном.)
Коэфф. прямоугольности (избирательность) (по уровням минус 60/минус 3 дБ) 4,1 : 1 (ном.)
Полосы пропускания для измерений уровня ЭМП, используемые при оценке на соответствие нормам CISPR 200 Гц, 9 кГц, 120 кГц, 1 МГц (требуется опция EMC)
Полосы пропускания для измерений уровня ЭМП, используемые при оценке на соответствие нормам MIL STD 461E 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (требуется опция EMC)
Полоса анализа Макс. полоса
Станд. комплектация: 10 МГц
Опция B25: 25 МГц
Опция B40: 40 МГц
Опция B1Х: 140 МГц
Полоса видеофильтра (VBW)
Пределы установки от 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц)
Погрешность ±6 % (ном.)
Скорость измерений (число точек развёртки = 101)
Измерение в режиме местного управления и скорость обновления изображения на экране 11 мс (90/с), ном.
Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) 15 мс (66/с), ном.
Поиск максимума с использованием маркера 2,6 мс, ном.
Погрешность и пределы измерения уровня
Диапазон уровней Пределы измерения: от среднего уровня собственного шума до макс. безопасного уровня на входе
Пределы ослабления входного аттенюатора (от 3 Гц до 26,5 ГГц): от 0 до 70 дБ с шагом 2 дБ
Максимальный безопасный уровень на входе
Суммарная средняя мощность (с предусилителем или без него) +30 дБм (1 Вт)
Пиковая мощность в импульсе при длит. имп. < 10 мкс и коэфф. заполнения < 1%; +50 дБм (100 Вт) при входном ослаблении ≥ 30 дБ
Напряжение постоянного тока Связь по пост. току ±0,2 В
Связь по перем. току ±70 В
Пределы шкалы экрана
Логарифмическая шкала от 0,1 до 1 дБ/дел с шагом 0,1 дБ
от 1 до 20 дБ/дел с шагом 1 дБ
(10 делений сетки)
Линейная шкала 10 делений масштабной сетки
Единицы шкалы дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А
Фазовый шум
Шум в боковых полосах (темп. от 20 до 30 °С, центр. частота 1 ГГц) Отстройка
100 Гц: -94 дБс/Гц
1 кГц: -120 дБс/Гц
10 кГц: -128 дБс/Гц
100 кГц: -125 дБс/Гц
1 МГц: -145 дБс/Гц
10 МГц: -154 дБс/Гц
Мощность в канале
Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ) ±0,62 дБ (± 0,20 дБ с достоверностью 95%)
Занимаемая полоса частот (OBW)
Погрешность частоты ±(полоса обзора/1000), ном.
Гармонические искажения
Максимальный номер гармоники 10-я
Результаты измерения мощность основной составляющей (дБм), относительная мощность гармоник (дБс), суммарный коэффициент гармоник в %
Мощность пакета
Методы измерения мощность выше установленного порога, мощность в пределах ширины пакета
Результаты измерения выходная мощность одиночного пакета, средняя выходная мощность, максимальная мощность, минимальная мощность внутри пакета, ширина пакета
Общие характеристики
Интервал температур Рабочие условия от 5 до 50 °С
от 5 до +55 °С (с опцией SSD)
Предельные условия (хранение) от –40 до + 65 °С
от –40 до +70 °С (с опцией SSD)
Электромагнитная совместимость Соответствует European EMC Directive 2004/108/EC
IEC/EN 61326 или IEC/EN 61326-2-1
CISPR, публ. 11, группа 1, класс A
AS/NZS CISPR 11-2002
ICES/NMB-001
Данное устройство относится к классу приборов, применяемых в промышленности, науке и медицине (ISM) и соответствует нормативному документу ICES-001 (Канада).
Электробезопасность Соответствует European Low Voltage Directive 73/23/EEC, скорректированной на основании 93/68/EEC
IEC / EN 61010-1
Канада: CSA C22.2 № 61010-1
США: UL 61010-1
Воздействие окружающей среды Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068-2 и имеют уровни, подобные MIL-PRF-2800F, класс 3.
Требования к электропитанию Напряжение и частота сети питания (ном.):
100/120 В, 50/60 Гц/400 Гц
220/240 В, 50/60 Гц
Потребляемая мощность Рабочий режим (On): менее 450 Вт (c опциями)
Дежурный режим (Standly): менее 40 Вт
Дисплей Разрешение: 1024 х 768, XGA
Размер: 213 мм (8,4 дюйма) по диагонали
Устройства запоминания данных
Внутреннее Съёмный накопитель на жёстких магнитных дисках объёмом 160 Гбайт, номинально Съёмный твёрдотельный накопитель объёмом 32 Гбайт, номинально (опция SSD)
Внешнее Поддерживает устройства запоминания данных, совместимые с USB 2.0
Масса (без опций) Без упаковки: 22 кг, ном.
В упаковке: 34 кг, ном.
Габаритные размеры Высота 177 мм
Ширина 426 мм
Глубина 368 мм
Гарантийные обязательства Гарантийный срок для анализатора сигналов PXA N9030A - один год
Периодичность калибровки Рекомендуемый межкалибровочный интервал N9030A - один год. Калибровка может выполняться в центрах технического обслуживания компании Agilent.
Информация для заказа N9030A

Аппаратные средства
N9030A Анализатор сигналов PXA
N9030A-503 Диапазон частот от 3 Гц до 3,6 ГГц
N9030A-508 Диапазон частот от 3 Гц до 8,4 ГГц
N9030A-513 Диапазон частот от 3 Гц до 13,6 ГГц
N9030A-526 Диапазон частот от 3 Гц до 26,5 ГГц
N9030A-B25 Полоса анализа 25 МГц
N9030A-B40 Полоса анализа 40 МГц
N9030A-B1X Полоса анализа 140 МГц
N9030A-MPB Обход микроволнового преселектора
N9030A-EA3 Электронный аттенюатор, 3,6 ГГц
N9030A-LNP Тракт с низким уровнем шума
N9030A-P03 Предусилитель, 3,6 ГГц
N9030A-P08 Предусилитель, 8,4 ГГц
N9030A-P13 Предусилитель, 13,6 ГГц
N9030A-P26 Предусилитель, 26,5 ГГц
N9030A-HDD Дополнительный съёмный НЖМД (требуется опция PC2)
N9030A-SSD Дополнительный съёмный твёрдотельный накопитель
N9030A-CR3 Соединитель на задней панели, второй выход ПЧ
N9030A-CRP Соединитель на задней панели, программируемый выход ПЧ
N9030A-YAV Выход видеоусилителя оси Z
N9030A-ALV Вспомогательный выход логарифмического видеоусилителя
N9030A-EMC Базовые функции для проведения предварительных
квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП

Прикладные измерительные программы
N9061A-1FP Совместимость по командам дистанционного управления для 8566/68 (включено в комплект поставки PXA)
N9061A-2FP Совместимость по командам дистанционного управления для 856xE/EC (включено в комплект поставки PXA)
N9068A-2FP Приложение для измерения фазового шума
N9069A-1FP Приложение для измерения коэффициента шума (требуется предусилитель)
N9051A-2FP Приложение для измерения параметров импульсных сигналов
89601A Програмное обеспечение векторного анализа сигналов 89600А
89601X Измерительное приложение векторного анализа сигналов VXA
89601XFP-205 Базовые функции VXA (Basic VSA-Lite)
89601XFP-333 Возможность подключения VXA к анализаторам сигналов серии X (требуемая опция при первоначальном заказе
89601X, требуется опция 205
89601XFP-AYA Функции VXA для векторного анализа модуляции (требуются опции 205/333)
89601XFP-B7R Функции VXA для анализа модуляции WLAN (требуются опции 205/333)
N6171A-M01 MATLAB - Базовый пакет анализа сигналов
N6171A-M02 MATLAB - Стандартный пакет анализа сигналов
N6171A-M03 MATLAB - Расширенный пакет анализа сигналов

Принадлежности
N9030A-KYB Клавиатура
N9030A-KB2 Клавиатура 65-клавишная (раскладка США) с шиной USB
N9030A-EFM USB флэш-накопитель, 1 Гбайт
N9030A-DVR USB-совместимый привод DVD-ROM/CD-R/RW
N9030A-MLP Переход от 50 на 75 Ом с минимальными потерями
N9030A-1CP Комплект для монтажа в стойку и комплект ручек
N9030A-1CM Комплект для монтажа в стойку
N9030A-1CN Комплект передних ручек

Гарантийные обязательства и техническое обслуживание
Стандартный гарантийный срок N9030A - один год
R-51B-001-3C Гарантийный срок с возвратом прибора для обслуживания в компанию Agilent, расширенный до 3 лет



Copyright © 2005. Все права защищены. Любое использование материалов, их подборки, дизайна, элементов дизайна допускается только с согласия правообладателя. Вся информация на сайте носит справочный характер и не является публичной офертой.
