N9320A

Анализатор спектра (Agilent Technologies)

N9320A анализатор спектра

цена N9320A

Анализатор спектра N9320A (Agilent Technologies, США)


Общие параметры N9320A
Диапазон частот от 9 кГц до 3 ГГц
Полоса пропускания от 10 Гц до 1 МГц
Средний уровень собственного шума (DANL) при включенном предусилителе минус 148 дБм
Длительность развертки ненулевой полосы обзора 9,2 мс
Уровень точки пересечения третьего порядка (TOI) + 13 дБм



N9320A - лучший в своем классе портативный анализатор спектра
Анализатор спектра N9320A обладает эффективным набором программ для одноклавишных измерений, включая измерения мощности в рабочем канале, занимаемой полосы частот (OBW), уровня мощности помехи в соседнем канале (ACP), интермодуляционных искажений (точка пересечения третьего порядка), спектральной маски излучения (SEM). В комплексе с аналоговым генератором сигналов N9310A анализатор идеально подходит для определения уровня искажений, АЧХ, коэффициентов передачи/потерь ВЧ компонентов, таких как смесители, фильтры, усилители и антенны. С этим же генератором анализатор N9320A может успешно использоваться для проведения производственных испытаний потребительских изделий и электронных устройств общего назначения. К ним, в частности, относятся беспроводные телефоны, устройства городских радиосетей (WiMAX), устройства радиочастотной идентификации, ТВ/радиопередатчики, устройства цифрового радиовещания. Для данного оборудования определяющими являются эффективные исследования спектральных составляющих, измерения мощности и оценка уровня электромагнитных/радиочастотных помех, то есть, те функциональные возможности, которые успешно реализованы в новом анализаторе. Приемлемые технические характеристики прибора, его портативность, надежность, удобство в эксплуатации и низкий ценовой диапазон открывают и такие сферы применения, как монтаж и техническое обслуживание сетевого оборудования в полевых условиях, проведение низкозатратных исследований и ремонтных работ в лабораториях, использование в качестве действующего наглядного пособия для целей обучения.

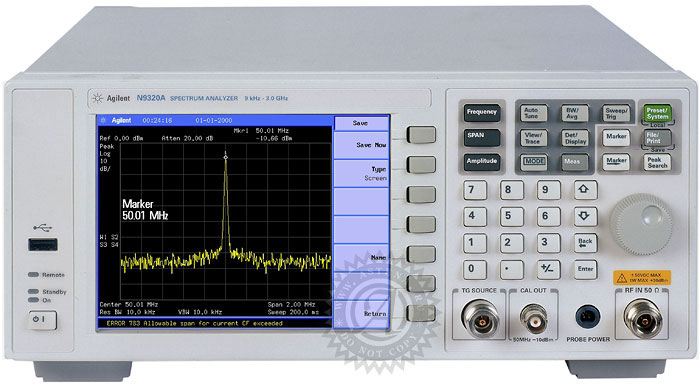

Анализатор спектра N9320A

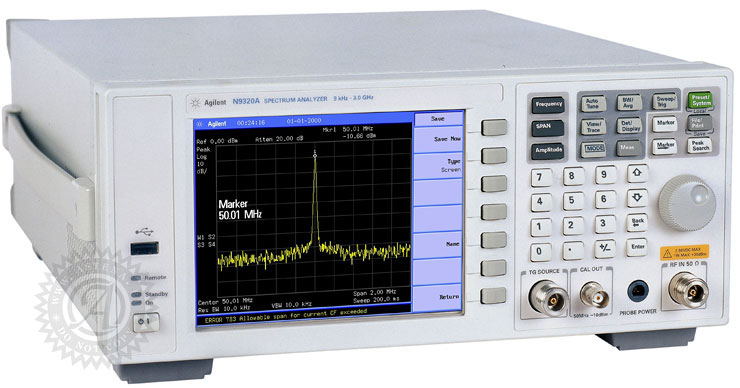

Анализатор спектра N9320A

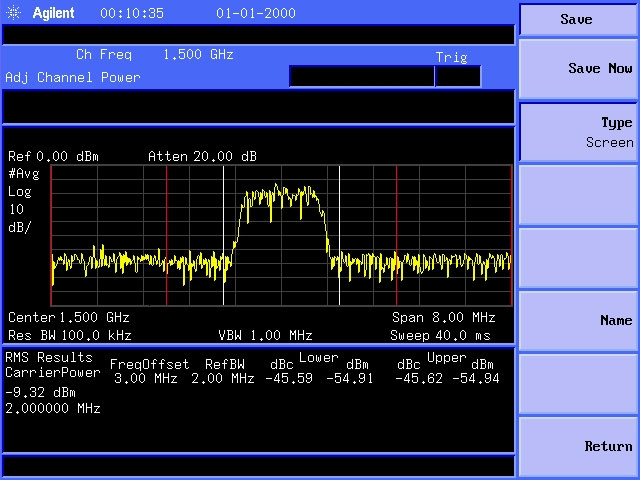

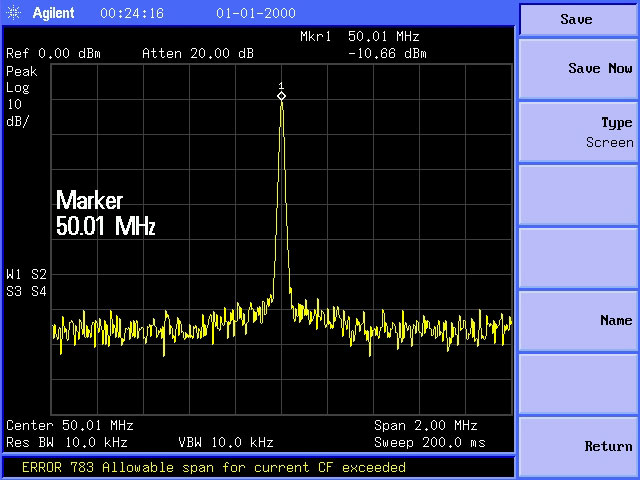

Экран анализатора спектра N9320A




N9320A вместе с генератором сигналов N9310A

Анализатор спектра N9320A вместе с генератором сигналов N9310A



Производитель анализатора спектра N9320A - компания Agilent Technologies (США) Agilent Technologies

Технические данные N9320A

Параметры Значения
Основные технические характеристики
Частотные параметры
Диапазон частот От 9 кГц до 3 ГГц (закрытый вход)
От 100 кГц до 3 ГГц (с предусилителем)
Погрешность частоты внутреннего опорного генератора 10 МГц
Скорость старения ±1 х 10-6 за год
Температурная нестабильность ±1 х 10-6 в интервале от 0 до + 50 °С
Нестабильность при изменении напряжения питания на ±5 % ±0,3 х 10-6
Погрешность измерения частоты ±(индицируемая частота х погрешн. опорн. частоты + 1% х полоса обзора + 20 % х полоса пропускания + разрешение маркера
Полоса обзора (ПО) 0 Гц (нулевой обзор); от 100 Гц до 3 ГГц
Разрешающая способность 1 Гц
Погрешность ±(1 % от полосы обзора) + 2 (полоса обзора/460)
Фазовый шум на частоте 1 ГГц
Отстройка от несущей:
10 кГц < -88 дБс/Гц (< -90 дБс/Гц, тип.)
100 кГц < -100 дБс/Гц (< -102 дБс/Гц, тип.)
1 МГц < -108 дБс/Гц (< -110 дБс/Гц, тип.)
Остаточная ЧМ ≤ 150 Гц (ПП 1 кГц, ПВФ 1 кГц)
Полоса пропускания (ПП) (-3 дБ) От 10 Гц до 1 МГц в последовательности 1-3-10
Погрешность ±20 % (ПП: от 1 кГц до 1 МГц)
±5 % (ПП: от 10 Гц до 300 Гц)
Коэфф. прямоугольности < 15 при ПО от 1 кГц до 1 МГц, тип.
< 5 при ПО от 10 до 300 Гц, тип.
Полоса видеофильтра от 1 Гц до 3 МГц в последовательности 1-3-10
Амплитудные параметры
Пределы измерения уровня От уровня собственного шума до +30 дБм
Пределы ослабления входного аттенюатора От 0 до 70 дБ с шагом 1 дБ
Точка компрессии усиления на 1 дБ > 0 дБм при полной мощности на вх. смесителе
> -20 дБм при полной мощности на предусилителе
Средний уровень собственного шума без предусилителя:
от 0 до 100 кГц < -90 дБм (тип.)
от 100 кГц до 1 МГц < -90 дБм - 3 f (100 кГц) дБ
от 1 до 10 МГц < -124 дБм
от 10 МГц до 3 ГГц < -130 дБм + 3 f (ГГц) дБ
с предусилителем:
от 100 кГц до 1 МГц < -108 дБм - 3 f (100 кГц) дБ
от 1 до 10 МГц < -142 дБм
от 10 МГц до 3 ГГц < -148 дБм + 3 f (ГГц) дБ
Неравномерность АЧХ ±0,8 дБ от 100 кГц до 3 ГГц (без предусилителя)
±1,5 дБ от 1 МГц до 3 ГГц (с предусилителем)
Абсолютная амплитудная погрешность ±0,3дБ (без предусилителя)
±0,4 дБ (с предусилителем)
Суммарная погрешность измерения уровня в диапазоне от 10 МГц до 3 ГГц (достоверность 95 %, от 20 до 30°С, опорный уровень от 0 до -50 дБм, входной аттенюатор 10 дБ, входной сигнал от 0 до -50 дБм, предусилитель выключен) ±2 дБ
Нелинейные искажения и комбинационные составляющие
Гармонические искажения (точка пересечения 2-го порядка) ±35 дБм от 10 до 500 МГц
Интермодуляционные искажения (точка пересечения 3-его порядка) +10 дБм (+13 дБм, ном.) от 100 МГц до 3 ГГц
Комбинационные искажения < -60 дБс (-30 дБм на входном смесителе)
Собственные комбинац. помехи < -80 дБм (согласов. нагрузка на входе, вх. аттен. 0 дБ)
Развертка
Длительность развертки От 9,2 мс до 4000 с (ПО > 0)
От 20 мкс до 4000 с (нулевой обзор)
Следящий генератор (опция) От 9 кГц до 3 ГГц, уровень от -30 до 0 дБм
ВЧ вход Соединитель типа N, 50 Ом, КСВн < 1,5
(от 100 кГц до 3 ГГц)
Интерфейсы 10 Base-T, USB
Общие характеристики N9320A
Внутренняя память для хранения данных 16 Мбайт
Требования к питанию 100 - 240 В перем. тока; 50 - 60 Гц (автоматическая установка пределов напряжения)
Потребляемая мощность < 65 Вт
Время установления рабочего режима 45 минут
Диапазон рабочих температур От 0 до 45 °С
Диапазон температур хранения От -20 до 70 °С
Масса 9,1 кг (без опций)
Габаритные размеры 132,5 мм (высота) х 320 мм (ширина) х 400 мм (глубина) (без ручек)
Информация для заказа N9320A
Модель Описание
N9320A Анализатор спектра, диапазон от 9 кГц до 3 ГГц
С каждым прибором стандартно поставляются следующие
принадлежности:
• Руководство по эксплуатации в виде печатной копии и
на компакт-диске (на английском языке)
• Справочное руководство по программированию
на компакт-диске (на английском языке)
Техдокументация в печатном виде и на компакт-дисках
N9320-84500 Информационно-справочная система по N9320A
N9320-90001 Руководство по эксплуатации на английском языке
Опции N9320A
N9320A-PA3 Предусилитель до 3 ГГц
N9320A-TG3 Следящий генератор до 3 ГГц
N9320A-1HB Ручки и амортизаторы
N9320A-1CM Комплект для монтажа в стойку
N9320A-1TC Транспортный ящик
Гарантия и техническое обслуживание (стандартный срок гарантии N9320A - один год)
R-51B-001-3C Продление годового срока гарантийного обслуживания до 3 лет с возвратом в компанию Agilent
