N9340A

Анализатор спектра (Agilent Technologies)

анализатор спектра N9340A

N9340A снят с производства

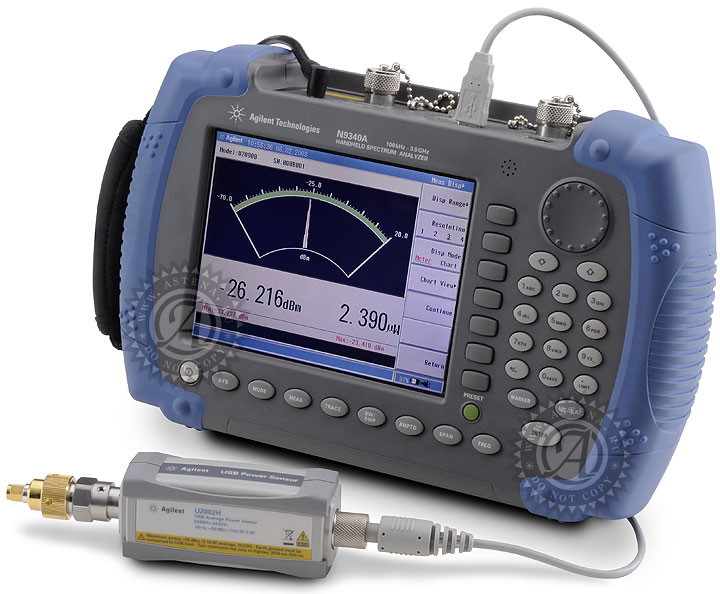

Ручной анализатор спектра N9340A (Agilent Technologies, США)

Снят с производства. Замена - ручной анализатор спектра N9340B

Общие параметры N9340A
  • Диапазон частот: от 100 кГц до 3 ГГц
  • Полоса пропускания: от 30 Гц до 1 МГц в последовательности 1-3-10
  • Полоса видеофильтра: от 3 Гц до 1 МГц в последовательности 1-3-10
  • Фазовый шум: -87 дБс при отстройке 30 кГц
  • Средний уровень собственного шума (10 МГц < fc ≤ 1,5 ГГц): -124 дБм; -144 дБм c предусилителем (в полосе 30 Гц)
  • Время развертки: от 10 мс до 1000 (при полосе обзора ≥ 1 кГц); < 120 мс при полной полосе обзоре
  • Погрешность абсолютного измерения уровня: ± 1,5 дБ
  • Интермодуляционные искажения третьего порядка - уровень точки пересечения (TOI): +10 дБм
  • Русский интерфейс пользователя

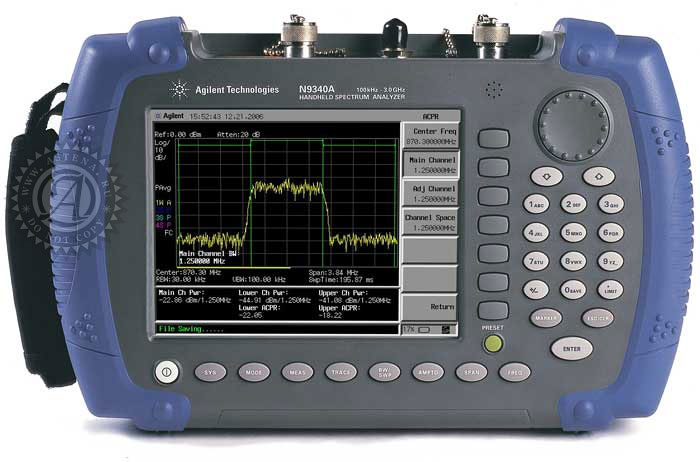

анализатор спектра N9340A Agilent Technologies

N9340A анализатор спектра Agilent Technologies

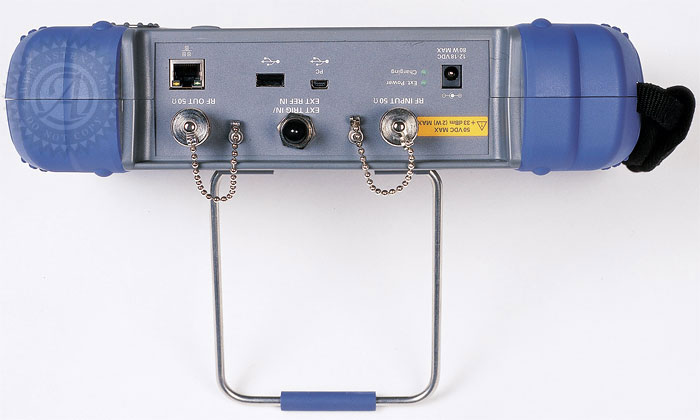

N9340A. Вид сверху

N9340A. Вид сверху

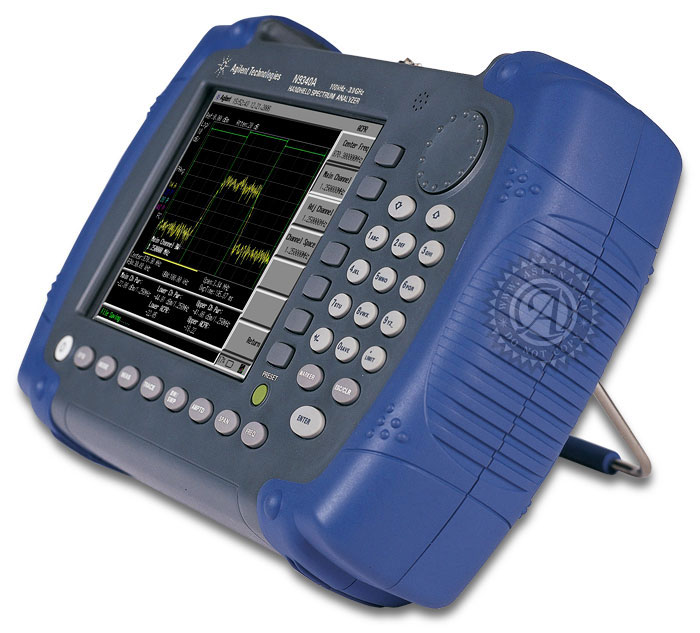

N9340A анализатор спектра

N9340A анализатор спектра

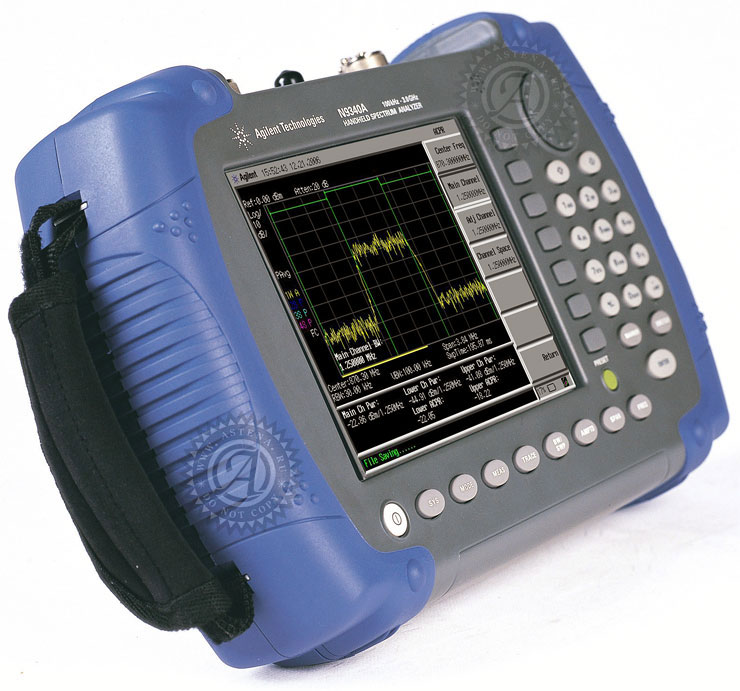

Ручной анализатор спектра N9340A Agilent Technologies

Ручной анализатор спектра N9340A Agilent Technologies


N9340A

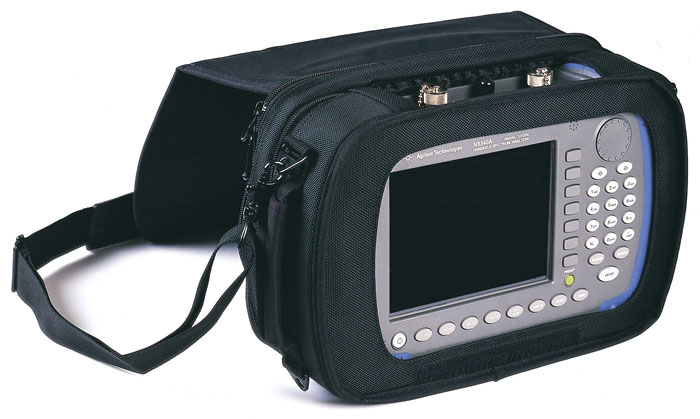

Кейс для переноски анализатора спектра N9340A


Специально разработанный для использования в полевых условиях эксплуатации, анализатор спектра N9340A обладает практичностью и высокими рабочими характеристиками, необходимыми для решения задач спектрального мониторинга, установки, обслуживания и ремонта оборудования на месте его установки. В качестве опций в анализатор могут быть установлены следящий генератор и предусилитель.

Практичность при использовании N9340A в полевых условиях
Цветной дисплей размером 7,2 дюйма (183 мм) с пассивной матрицей и частично отражающим слоем обеспечивает четкое изображение даже при прямом попадании солнечных лучей на экран. Поскольку детальный анализ результатов измерения в полевых условиях не всегда удобен или возможен, можно просто запомнить их для последующего анализа. Затем в испытательной лаборатории подсоединить кабелем USB анализатор к ПК и быстро перекачать данные в ПК. Интерфейс USB позволяет также дистанционно управлять анализатором. Время действия батареи питания позволяет в течение четырех часов работать в полевых условиях. Интерфейс пользователя доступен на 11 языках, в том числе на русском.

Легкий, прочный и портативный прибор
Обладая массой 3,5 кг (с батареей), анализатор спектра N9340A специально сконструирован, чтобы облегчить решение задач установки и обслуживания оборудования в полевых условиях для аэрокосмической и оборонной отраслей, телевидения и радиовещания, радиочастотных центров и операторов сетей радиосвязи. Большие резиновые манжеты обертывают оба конца прибора, обеспечивая дополнительную надежную защиту при эксплуатации в жестких условиях. Герметизированная клавиатура и экран устойчивы к воздействию влаги и пыли.

Высокие рабочие характеристики N9340A
Быстрые скорости измерения помогают захватить кратковременные сигналы и получить полное представление о характеристиках спектра. Время развертки, равное 10 мс, позволяет значительно уменьшить время работы в полевых условиях и увеличить производительность труда. Узкие полосы пропускания увеличивают разрешающую способность при исследовании близко расположенных сигналов. Низкий средний уровень собственного шума позволяет обнаруживать сигналы низкого уровня, такие как паразитные сигналы и шум. Низкий уровень фазового шума помогает исследовать сигналы, расположенные вблизи несущей. Анализатор спектра N9340A подерживает одноклавишные измерения занимаемой полосы частот (OBW), мощности в основном канале (CP) и относительной мощности в соседнем канале (ACPR), за счет чего сокращается время подготовки к измерениям в полевых условиях.

Производитель анализатора спектра N9340A - компания Agilent Technologies (США)
Agilent Technologies

Технические данные N9340A

Параметры Значения
Основные технические характеристики
Частотные параметры
Диапазон частот от 100 кГц до 3 ГГц (настраиваемый до 9 кГц)
Погрешность частоты внутреннего опорного генератора 10 МГц
Старение ±1 х 10-6 за год
Температурная нестабильность от 0 до 30 °С: ±2 х 10-6; от 30 до 50 °С: ±4 х 10-6
Полоса обзора 0 Гц (нулевая полоса); от 1 кГц до 3 ГГц; разрешение 1 Гц
Однополосный фазовый шум -87 дБс при отстройке 30 кГц (тип. значение)
Полоса пропускания (ПП) от 30 Гц до 1 МГц в последовательности 1-3-10
Избирательность Цифровые фильтры, АЧХ приблизительно
(коэфф. прямоугольности) гауссовой формы
по уровням 60 дБ/3 дБ < 5:1 (номинально)
Полоса видеофильтра от 3 Гц до 1 МГц в последовательности 1-3-10
Амплитудные параметры
Пределы измерения от среднего уровня собственных шумов до +20 дБм
Пределы ослабления вх. аттенюатора от 0 до 51 дБ с шагом 1 дБ
Макс. средняя мощность непр. сигнала +33 дБм; 3 минуты максимум; установка входного аттенюатора ≥ 20 дБ
Макс. пост. составляющая 50 В пост. тока
Сред. уровень собств. шума в пол. 30 Гц Усилитель выключен Усилитель включен
100 кГц < fc ≤ 1 МГц -90 дБм -115 дБм
1 МГц < fc ≤10 МГц -110 дБм -128 дБм
fc = 50 МГц -126 дБм (тип. значение) -146 дБм (тип. значение)
10 МГц < fc ≤ 1,5 ГГц -124 дБм -144 дБм
1,5 ГГц < fc ≤ 3 ГГц -117 дБм -136 дБм
Детекторы графика нормальный, положительного пикового значения, мгновенного значения, отрицательного пикового значения, логарифмический среднего значения, среднеквадратического значения (квадратичный), среднего значения напряжения (линейный)
Число графиков 4
Погрешность абс. измерения уровня ±1,5 дБ; 0,5 дБ (тип. значение)
Установка опорного уровня от -100 до +20 дБм
Интермодуляционные искажения третьего порядка - уровень TOI: +10 дБм (тип. значение)
Развертка
Время развертки при нулевой полосе обзора от 6 мкс до 200 с
при полосе обзора ≥ 1 кГц от 10 мс до 1000 с
задержка запуска от 6 мкс до 200 с с разрешением 6 мкс
число точек графика 461
Соединители ввода-вывода
ВЧ вход соединитель типа N, розетка (50 Ом)
Вход сигнала опорной частоты/внешнего запуска соединитель типа N, розетка (50 Ом)
Соединители USB
Интерфейс USB хоста вилка типа А (протокол V 1.1)
Интерфейс USB устройства вилка типа АВ (протокол V 1.1)
Общие характеристики
Дисплей Цветной дисплей 7,2 дюйма (183 мм), 640 х 480 точек с пассивной матрицей и частично отражающим слоем
Напряжение питания от 90 до 120 В или от 195 до 263 В переменного тока
(от 47 до 63 Гц); от 12 до18 В постоянного тока
Потребление 12 Вт (тип. значение)
Время действия батареи питания 4 часа (без следящего генератора)
(после полного заряда) 3 часа (со следящим генератором)
Температура окружающей среды
рабочие условия от -10 до +40 °С (для батареи: от 0 до +50 °С)
предельные (хранение) от -40 до +70 °С (для батареи: от -20 до +50 °С)
Масса и габаритные размеры 3 кг; 318 (ширина) х 207 (высота) х 69 мм (глубина)
Опции N9340A
Предусилитель (опция PA3)
Диапазон частот от 1 МГц до 3 ГГц
Коэффициент усиления 20 дБ (ном.)
Следящий генератор (опция TG3)
Диапазон частот от 5 МГц до 3 ГГц
Информация для заказа
N9340A Ручной анализатор спектра с диапазоном частот от 100 до 3,0 ГГц
В стандартный комплект поставки анализатора N9340A входят: краткое учебное руководство по вводу в эксплуатацию (Quick Start Tutorial) на нескольких языках, комплект документации на компакт-диске и мягкий футляр для переноски.
Опции N9340A
N9340A-PА3 Предусилитель до 3 ГГц
N9340A-TG3 Следящий генератор до 3 ГГц
N9340A-1TC Жесткий футляр для транспортировки
N1996A-1DC Автомобильный адаптер 12 В
N1996A-BAT Запасной блок батарей (2 батареи)
N1996A-ADP Запасной преобразователь напряжения переменного тока в напряжение постоянного тока
