Ручной анализатор спектра N9343C



Ручной анализатор спектра N9343C

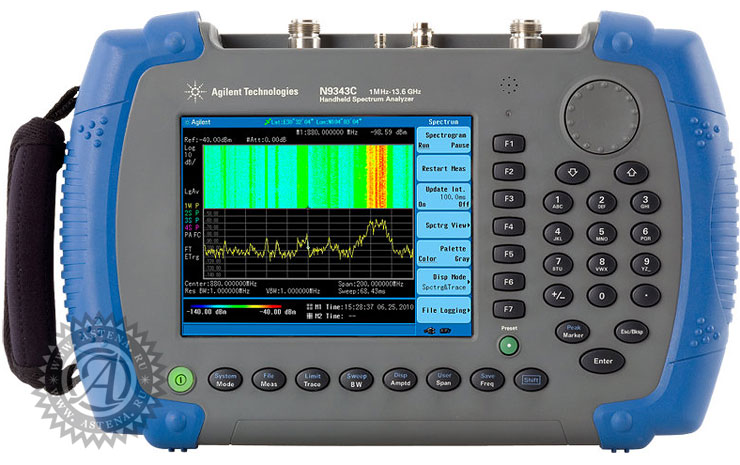

Портативный анализатор спектра N9343C (Agilent Technologies, США)

Новый портативный анализатор спектра N9343C обладает набором функциональных возможностей, метрологических характеристик и производительностью, которые необходимы для испытания радиочастотных или микроволновых систем в полевых условиях. N9343C обеспечивает быстрые и точные измерения в диапазоне частот от 1 МГц до 13,6 ГГц. Особенностью данного приборов является то, что он может иметь встроенный следящий генератор от 5 МГц до 7 ГГц, встроенные GPS приёмник и антенну, а также средства для спектрального мониторинга и анализа помех.
Анализатор спектра N9343C обеспечивает набор стандартных одноклавишных измерений, таких как определение занимаемой полосы частот, мощности в канале и относительной мощности в соседнем канале, которые помогают измерить характеристики качества сигнала. Прибор дополняется измерительными приложениями с развитыми возможностями (например, анализ модуляции AM/ЧM, АМн/ЧМн, анализ спектра с временным стробированием). Анализатор спектра N9343C также поддерживает 11 разных языков, в том числе русский. За счёт таких возможностей ручной анализатор спектра N9343C хорошо подходят для использования в различных отраслях, например, в аэрокосмической и оборонной промышленности, для микроволновых и спутниковых систем связи, беспроводных систем связи и радиовещания, в государственном регулирование использования радиочастотного спектра, а также для решения задач анализа спектра общего назначения.

Основные данные N9343C
  • Диапазон частот: от 1 МГц до 13,6 ГГц
  • Спектральный мониторинг и анализ помех
  • Встроенный следящий генератор
  • Анализ модуляции АМ/ЧМ и АМн/ЧМн
  • Инновационный планировщик задач для автоматизации испытаний
  • Измерение мощности с высокой точностью при использовании преобразователей мощности серии U2000 компании Agilent
  • Встроенный GPS приёмник со встроенной GPS антенной
  • Русскоязычный интерфейс пользователя

Готовность к работе в полевых условиях
Ручной анализатор спектра N9343C предлагает инженерам и техническим специалистам ряд свойств, которые необходимы при работе в полевых условиях. Лёгкая и прочная конструкция прибора, не использующая вентиляторы, очень хорошо подходит для эксплуатации в жестких полевых условиях, а автоматическое управление яркостью ЖК экрана и задней подсветкой клавиатуры обеспечивают чёткое экранное изображение днём и ночью. Использование эргономического рюкзака (опция) освобождает руки и снижает нагрузку на мышцы спины. Этот прибор является единственным на рынке ручным анализатором спектра, имеющим встроенный GPS приёмник и антенну, которые обеспечивают точную информацию о местоположении. Анализатор спектра N9343C является также единственным ручным прибором, который обладает функцией удаления секретной информации из флэш-памяти пользователя. Используя эту функцию, пользователи могут защитить секретные данные посредством простого выполнения невосстанавливаемого низкоуровневого форматирования всей памяти пользователя. Анализатор остается полностью действующим после окончания стирания секретной информации. Используя уникальный планировщик задач, можно легко одно за другим проводить множество предварительно определённых измерений, автоматически регистрировать результаты и генерировать отчёты. Специализированные приложения обеспечивают более быстрое и удобное решение задач спектрального мониторинга и анализа помех. Для обеспечения дополнительной гибкости анализатор N9343C может управляться дистанционно с помощью интерфейсов USB и LAN. Кроме того, свидетельством пригодности использования анализатора N9343C в полевых условиях является тот факт, что он способен поддерживать время работы (время действия батареи) до 3,5 часов и соответствуют требованиям MIL-PRF-28800F Class 2.

Рабочие характеристики настольного прибора в ручном анализаторе спектра
Анализатор спектра N9343C обладает рабочими характеристиками настольных приборов, реализованных в конструктиве ручного прибора. Обладая лучшими в классе радиочастотными характеристиками (средний уровень собственных шумов –155 дБм/Гц, минимальное время развёртки < 2 мс), они обеспечивают точность результатов измерений с первого раза. При использовании самой быстрой в отрасли развёртки ( < 0,9 с при полосе обзора 20 ГГц) этот прибор способен захватывать даже перемежающиеся сигналы. Мощные одноклавишные измерения и анализ модуляции AM/ЧM помогают определить характеристики качества сигнала. Поддержка измерителей мощности серии U2000 с шиной USB компании Agilent гарантирует высокую точность измерения мощности. Встроенный следящий генератор и анализ спектра с временным стробированием ещё больше упрощают процесс измерения.

Универсальные функции.
Использование как свипируемой частоты настройки, так и БПФ
Ручной анализатор спектра N9343C использует как метод со свипируемой частотой настройки, так и метод быстрого преобразования Фурье (БПФ), извлекая наибольшую выгоду из обоих методов. Производится ли широкополосное свипирование или используется узкая полоса пропускания для уменьшения уровня собственных шумов, он всегда вырабатывает быстрые и точные результаты измерений.

Автоматическая настройка
Анализатор автоматически обнаруживает сигнал, настраивается на него и увеличивает масштаб изображения.

Экономия времени за счёт использования одновременно работающих детекторов
Анализатор спектра N9343C имеет до четырёх графиков и поддерживает одновременно работающие детекторы. Это означает, что в одном цикле развёртки можно использовать четыре разных детектора на четырёх различных графиках, значительно увеличивая скорость измерения пик-фактора шумоподобных сигналов, а также параметров усилителей.

Точное вычисление мощности с помощью функций математической обработки графиков
Более точное понимание графиков при использовании функций математической обработки. Функции математической обработки данных графиков в N9343C обеспечивают точные вычисления мощности – результаты измерения преобразуются в единицы измерения мощности, выполняется математическая функция, и результаты отображаются в дБм.

Захват сигналов в таблице пиков
Таблица пиков формирует отображаемый список, который включает до 10 пиков отклика сигнала из выбранного графика. Если имеется более 10 пиков, которые соответствуют критерию поиска пика, то регистрируются только 10 самых высоких пиков. Таблица пиков обновляется после каждого цикла развёртки. Поддерживается экспорт таблицы в файл формата ".csv".

Расширенные функции маркеров
Ручной анализатор спектра N9343C обеспечивает самые развитые функции маркеров в своём классе, включая шесть обычных/дельта-маркеров, таблицу маркеров и и указанные ниже функции.

Частотомер
Улучшение разрешающей способности и точности измерения частоты НГ сигналов или отдельных составляющих спектра с помощью частотомера. Маркер должен быть установлен более чем на 40 дБ выше отображаемого уровня собственных шумов.

Маркер мощности в полосе
Выполнение нескольких различных вычислений значений мощности с использованием маркеров мощности в полосе. Вычисляется и отображается мощность между опорным маркером и связанным с ним дельта-маркером. Результаты вычисления мощности в полосе отображаются в области маркеров, либо в таблице маркеров, если она включена.

Увеличение/уменьшение масштаба с помощью маркера
Перемещение маркера к интересующему сигналу и увеличение масштаба изображения для более подробного изучения деталей посредством нажатия одной клавиши, уменьшение масштаба изображения для просмотра всей полосы частот.

Регистрация отсчётов маркера
Сохраняет отсчёты маркера в течение заданного времени в файле формата ".CSV". Если включена функция GPS, эти отсчёты могут быть снабжены информацией о местоположении.

Маркер шума
Измерение уровня шума в дБм/Гц или дБмкВ/Гц. Если включен, N9343C переходит в режим усреднения мощности (СКЗ), нормализует и корректирует вычисленное значение мощности к полосе мощности шума 1 Гц, и отображает нормализованное значение.

Функция AM/ЧM тюнера
Переключение анализатора N9343C в режим AM/ЧM тюнера с использованием функции AM/ЧM тюнера маркера. AM/ЧM звуковой сигнал можно прослушать с помощью встроенного динамика или наушников. Громкость динамика и время задержки демодуляции можно настроить в соответствии с конкретными требованиями пользователя.

Одноклавишные измерения мощности
Одноклавишные измерения занимаемой полосы частот, мощности в канале и относительной мощности в соседнем канале

Мощность в канале
Измерение как полной мощности, так и спектральной плотности мощности в заданной полосе пропускания канала. Одна пара вертикальных линий на экране указывает границы полосы пропускания канала. Графический интерфейс пользователя позволяет отображать результат в виде столбчатой диаграммы или измерителя.

Занимаемая полоса частот (OBW)
Устанавливается полоса интегрирования (полоса обзора), в которой вычисляется полная мощность сигнала, заданный процент от которой используется затем для определения занимаемой полосы частот. Выбрать проценты или дБн при выборе метода измерения занимаемой полосы частот.

Относительная мощность в соседнем канале (ACPR)
Определение потенциала передатчика с точки зрения создания помех для работы приёмника в соседнем (верхнем или нижнем) канале посредством измерения ACPR. Можно задать до 6 пар соседних каналов с различными частотными отстройками от основного канала.

Опции и измерительные приложения

Следящий генератор, от 5 МГц до 7,0 ГГц (опция TG7)
Анализатор N9343C, снабжённый опцией TG7, может использоваться для измерения двухпортовых параметров передачи фильтров и усилителей, таких как вносимые потери, коэффициент усиления и полоса пропускания фильтра. Уровень выходного сигнала следящего генератора является настраиваемым (от минус 30 до 0 дБм).

Спектральный мониторинг с возможностью записи данных спектрограммы и их последующего воспроизведения (опция SIM)
Анализ сигналов в трёх измерениях с помощью спектрограмм
Анализатор N9343C с опцией SIM имеет функцию спектрограммы для исследования поведения различных параметров сигнала с течением времени. При прокрутке трёхмерного изображения на экране отображаются частотные и мощностные параметры, в том числе для перемежающихся сигналов. Спектрограмма анализирует стабильность сигнала с течением времени и идентифицирует перемежающиеся сигналы помех в системах связи. Имеется возможность выбора одного из трёх режимов отображения: только спектрограмма, только отображение спектра, либо комбинация отображения спектрограммы и спектра на одном экране. В спектрограммах также доступны ограничительные линии с возможностью проведения допусковых испытаний. Анализатор помечает красной меткой ошибочные кадры спектрограммы. При допусковых испытаниях могут также формироваться сигналы тревоги.
Запись с возможностью последующего воспроизведения
Опция SIM непрерывно запоминает данные спектрограммы, изменяющиеся с течением времени, как во внутренней памяти анализатора, так и во внешнем USB флэш-накопителе. С помощью опции SIM можно запомнить более чем 1500 непрерывных кадров данных для будущего использования.
Исследование деталей с помощью маркеров
Данная опция устанавливает зависимость уровня мощности относительно частоты и времени. Два маркера позволяют пользователю считать более подробные данные о спектрограмме. Функция поиска пика “Peak Search” маркера находит самую сильную помеху. Если включена функция допусковых испытаний, можно использовать маркер для быстрого определения предыдущего/следующего ошибочного кадра. Возможно использование для захвата помех направленной антенны N9311X-518.

Картографирование
Захват данных с помощью функции регистрации отсчётов маркера, либо опции сканера каналов и экспорт файлов данных в формате ".CSV" или ".KML" для использования в картографическом приложении, таком как Google Earth или MapInfo, с целью нанесения на карту уровней сигнала.

Сканер каналов (опция SCN)
Сканирует одновременно до 20 разных каналов, вычисляет мощность в каждом канале и отображает результаты в виде столбчатой или временной диаграммы. Поддерживает три режима сканирования: в порядке возрастания номеров каналов, в порядке убывания номеров каналов и по списку каналов. Сохраняет результаты в формате ".CSV" или ".KML" для отображения данных в картографическом приложении, таком как Google Earth или MapInfo.

Планировщик задач (опция TPN)
Уникальные возможности планировщика задач (Task Planner), доступная в анализаторе N9343C, до 95% сокращают время, требуемое для настройки параметров испытаний, и позволяют пользователям повысить эффективность их работы. Он обеспечивает автоматизацию и согласованность испытаний посредством автоматического исполнения запрограммированных задач измерений, обеспечивая возможность непрерывного исполнения до 20 различных задач, автоматического захвата результатов испытаний и генерации отчётов. Планы задач испытаний можно легко передавать другим пользователям, используя электронную почту или USB флэш-накопитель. Благодаря такой возможности пользователи могут легко заранее создать файл планировщика задач, включающий до 20 задач, используя бесплатно предоставляемое для N9343C программное обеспечение, работающее на ПК. Затем этот файл пересылается в N9343C, который последовательно и автоматически проводит измерения. Результаты измерений затем регистрируются, и генерируется соответствующий отчёт, включающий снимки экрана.

Измерение мощности с высокой точностью (опция PWM)
• Поддерживает измерители мощности серии U2000 с шиной USB компании Agilent
• Диапазон частот от 9 кГц до 24 ГГц (в зависимости от используемого измерителя мощности)
• Широкий динамический диапазон от –60 до +44 дБм (в зависимости от используемого измерителя мощности)
Анализатор N9343C с опцией PWM и измерителем мощности серии U2000 с шиной USB поддерживают точные измерения мощности.

Невосстанавливаемое стирание данных пользователя для обеспечения безопасности (опция SEC)
• Выполняет невосстанавливаемое стирание данных пользователя
• Полностью стирает флэш-память пользователя посредством записи одного символа "1" во все ячейки памяти
Анализатор N9343C, снабжённый опцией SEC, позволяет полностью стирать флэш-память пользователя для обеспечения безопасности.

Анализ модуляции AM/FM сигналов (опция AMA)
Анализаторы N9342C/3C/4C, снабжённые опцией AMA, измеряют параметры модуляции: мощность несущей, частоту модуляции, глубину модуляции (AM)/ девиацию частоты (ЧМ), отношение сигнала к сумме шума и искажений (SINAD) и смещение частоты несущей. Пределы, определяемые пользователем, обеспечивают проведение допусковых испытаний 4 типов: больше, чем мощность несущей; больше, чем коэффициент AM или девиация ЧМ; меньше, чем коэффициент AM или девиация ЧМ; больше, чем смещение частоты несущей. Пользователь может сохранить сигналы с параметрами модуляции для создания отчётов, а также параметры настройки для будущего анализа.

Анализ модуляции АМн/ЧМн сигналов (опция DMA)
Анализаторы N9343C, снабжённые опцией DMA, измеряют параметры модуляции: мощность несущей, частотный сдвиг относительно несущей, глубину/коэффициент модуляции АМн и девиацию ЧМн. Представление демодулированного сигнала в любом из четырёх форматов: временная диаграмма, символьное представление, коэффициент ошибок и глазковая диаграмма.

Анализ спектра с временным стробированием (опция TMG)
Анализаторы N9343C, снабжённые опцией TMG, позволяют получить информацию о спектре сигналов в частотной области, которые разделены во временной области. Используя внутренний или внешний сигнал запуска, для разделения этих изменяющихся во времени сигналов, можно выполнять следующие операции.
• Измерить параметры одного из нескольких сигналов, разделённых во времени. Такими сигналами могут быть: импульсные РЧ сигналы; сигналы с временным мультиплексированием, сигналы TDMA, перемежающиеся сигналы, модулированные пакетные сигналы
• Исключить сигналы помех, такие как периодические переходные процессы на фронте импульса, которые происходят в течение ограниченного периода времени

Дополнительные фотографии анализатора спектра N9343C

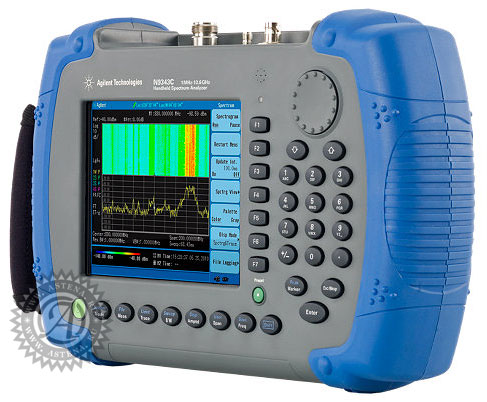

фотография анализатора спектра N9343C

Вид сверху на N9343C

задняя панель анализатора спектра N9343C

Производитель ручного анализатора спектра микроволнового диапазона N9343C - компания Agilent Technologies (США)
Agilent Technologies

Технические данные N9343C

Параметры Значения
Частотные параметры
Диапазон частот (открытый вход)
от 1 МГц до 13,6 ГГц (настраиваемый до 9 кГц)
Погрешность внутреннего генератора опорной частоты 10 MГц
Старение ±1 х 10-6 за год
Температурная нестабильность ±1 х 10-6
Погрешность отсчёта частоты с помощью маркера
Разрешение маркера (полоса обзора)/(число точек развёртки - 1)
Погрешность ±(частота маркера х погрешность опорной частоты
+1% х полоса обзора + 20% х полоса пропускания
+ разрешение маркера +1 Гц)
Погрешность опорной частоты скорость старения х время с момента последней настройки + температурная нестабильность
Счётчик частоты маркера
Разрешение 1 Гц
Погрешность ± (частота маркера х погрешность опорной частоты + разрешение маркера)
Полоса пропускания/полоса обзора ≥ 0,02; маркер должен быть установлен более чем на 25 дБ выше отображаемого уровня собственных шумов; значение смещения частоты равно 0 Гц
Полоса обзора
N9343C 0 Гц (нулевая полоса), от 1 МГц до 13,6/20 ГГц
Разрешение 1 Гц
Погрешность ± (0,22% х полоса обзора + полоса обзора/ (число точек развёртки - 1)), ном.
Однополосный фазовый шум (от 20 °C до 30 °C, центр. частота 500 МГц)
отстройка от несущей 30 кГц < –86 дБн/Гц; –89 дБн/Гц (тип. значение)
отстройка от несущей 100 кГц < –97 дБн/Гц;–101 дБн/Гц (тип. значение)
отстройка от несущей 1 МГц < –115 дБн/Гц; –119 дБн/Гц (тип. значение)
Полоса пропускания (–3 дБ)
Диапазон установки от 10 Гц до 3 МГц, в последовательности 1:3:10
Погрешность

± 5% (ном), полоса пропускания от 10 Гц до 1 МГц

±10%, полоса пропускания = 3 МГц

Коэффициент прямоугольности фильтра (избирательность) < 5 : 1 (ном.), по уровням минус 60 дБ/минус 3 дБ, цифровая, гауссоподобная
Полоса видеофильтра) (–3 дБ)
Диапазон установки от 1 Гц до 3 МГц, в последовательности 1:3:10
Погрешность ±10% (ном.), при полосе от 1 Гц до 1 МГц
Амплитудные параметры
Пределы измерения уровня сигнала (предусилитель выкл.)
от 1 до 500 МГц
от 500 МГц до 13,6 ГГц
от среднего уровня собств. шумов до +10 дБм
от среднего уровня собств. шумов до +20 дБм
Пределы ослабления входного аттенюатора от 0 до 50 дБ
Максимальный безопасный уровень входного сигнала Средняя непрерывная мощность (установка вх. аттенюатора ≥ 20 дБ)
N9343C
+30 дБм, не более 3 мин., от 2 МГц до 13,6 ГГц
Напряжение постоянного тока ± 50 В макс.
Средний уровень собственных шумов
(СКЗ детектор, усреднение графиков > 40, входное ослабление 0 дБ, входной импеданс 50 Ом, полоса пропускания 1 кГц, шум, приведённый к полосе 1 Гц, от 20 до 30 °С)
предусилитель выключен (опорный уровень ≤ –50 дБм) от 1 до 10 МГц –125 дБм; –140 дБм (тип. значение)
от 10 МГц до 3 ГГц –137 дБм; –142 дБм (тип. значение)
от 3 до 7 ГГц –135 дБм; –140 дБм (тип. значение)
от 7 до 10 ГГц –139 дБм; –142 дБм (тип. значение)
от 10 до 13,6 ГГц –137 дБм; –140 дБм (тип. значение)
предусилитель включен (опорный уровень ≤ –70 дБм) от 1 до 10 МГц –140 дБм; –156 дБм (тип. значение)
от 10 МГц до 3 ГГц –150 дБм; –154 дБм (тип. значение)
от 3 до 6 ГГц –145 дБм; –150 дБм (тип. значение)
от 6 до 13,6 ГГц –151 дБм; –155 дБм (тип. значение)
Пределы шкалы экрана
Логарифмическая шкала от 10 дБ до 100 дБ, отображается 10 делений,
1,2,5,10 дБ/деление
Линейная шкала от 0 до 100%, отображается 10 делений
Eдиницы шкалы дБм, дБмВ, дБмкВ, Вт, В, дБмВ (режим EMF), дБмкВ (режим EMF), В (режим EMF)
Число точек развёртки (графика) 461
Разрешение отсчёта уровня по маркеру
Логарифмическая шкала 0,01 дБ
Линейная шкала ≤ 1 % от уровня сигнала (ном.)
Детекторы нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение (логарифм. мощности, СКЗ, напряжения)
Число графиков 4
Функции графиков стирание/запись, накопление максимумов, накопление минимумов, усреднение
Погрешность измерения уровня (кроме случаев рассогласования по входу) (от 20 до 30 °С, пиковый детектор, предусилитель выключен, уровень входного сигнала от –50 до 0 дБм, 95% процентиль, время развёртки устанавлено для достижения точности измерений (Swp Time Rule = Accuracy). Если время развёртки устанавлено для достижения скорости измерений (Swp Time Rule = Speed), добавляется дополнительная погрешность ± 0,3 дБ).
от 1 МГц до 7 ГГц
от 7 до 18 ГГц
±1,3 дБ
±1,6 дБ
Опорный уровень
Пределы установки от – 100 до +30 дБм с шагом 1 дБ
Логарифмическая шкала 0,01 дБ
Линейная шкала Как и для лог. шкалы (от 2,236 мкВ до 7,07 В)
Погрешность 0 дБ
КСВн входа RF In (на частоте настройки)
от 1 МГц до 7 ГГц
от 7 до 13,6 ГГц
< 1,5 : 1 (ном.), ослабление ≥ 10 дБ
< 2 : 1 (ном.), ослабление ≥ 10 дБ
Продукты искажений и комбинационные составляющие
Гармонические искажения второго порядка (уровень сигнала на смесителе минус 30 дБм, входное ослабление 0 дБ, предусилитель выкл., от 20 до 30 °С)
от 50 МГц до 7 ГГц
от 7 до 13,6 ГГц
< –65 дБн; < –70 дБн (тип.)
< –80 дБн; < –90 дБн (тип.)
Интермодуляционные искажения третьего порядка (TOI) (два тона по минус 20 дБм на входе разнесены на 100 кГц, входное ослабление 0 дБ, предусилитель выкл., опорный уровень ≥ –30 дБ, от 20 до 30 °С)
от 50 до 300 МГц
от 300 МГц до 8 ГГц
от 8 до 13,6 ГГц
+8 дБм; +9 дБм (тип.)
+9 дБм; +11 дБм (тип.)
+10 дБм; +12 дБм (тип.)
Собственные остаточные отклики (нагруженный вход, осл. 0 дБ, предусилитель выкл.)
от 1 до 7 ГГц
от 7 до 13,5 ГГц
< – 95 дБм; –110 дБм (тип. значение)
< – 85 дБм; –93 дБм (тип. значение)
Развёртка
Время развёртки
Пределы от 2 мс до 1000 с (полоса обзора ≥ 100 Гц)
от 600 нс до 200 с (полоса обзора = 0 Гц)
Режим развёртки непрерывный, однократный
Режим времени развёртки для достижения точности измерений (Accuracy),
для достижения скорости измерений (Speed)
Источник запуска автомат., сигнал видеотракта, внешний, ВЧ пакет
Перепад сигнала запуска положительный или отрицательный (по выбору)
Задержка запуска от ±12 мс до ±12 с (ном.), полоса обзора = 0 Гц
Соединители ввода-вывода передней панели
ВЧ вход (RF input)
Соединитель и импеданс тип N, 50 Ом (ном.)
Вход сигнала опорной частоты 10 МГц/внешнего запуска (10 MHz reference/External trigger input)
Частота вх. опорного сигнала 10 МГц
Амплитуда вх. опорного сигнала от 0 до +10 дБм
Уровень запуска соответствует ТТЛ (5 В) (ном.)
Соединитель BNC (розетка), 50 Ом (ном.)
Питание пробника (Probe power)
Напряжение / сила тока +15 В пост. тока, ±7%, от 0 до 150 мA (ном.)
-12,6 пост. тока, ±10%, от 0 до 150 мA (ном.)
Порты USB (совместимы USB 2.0 Full Speed)
Соединитель хост-порта USB Type-A (розетка)
Соединитель устройства USB Type-mini AB (розетка)
LAN RJ-45, 10 Base-T
Общие характеристики
Дисплей
Разрешение 640 х 480 пикселов
Размер и тип 6,5 дюйма (170 мм), цветной ЖК дисплей
Языки
Экранный графический интерфейс пользователя английский, французский, немецкий, испанский, упрощенный и традиционный китайский, японский, итальянский, корейский, русский, португальский
Требования к питанию и калибровка
Входное напряжение адаптера от 100 до 240 В переменного тока, от 50 до 60 Гц, автоматический выбор пределов
Выходное напряжение адаптера 15 В постоянного тока, 5,3 A, 80 Вт, макс.
Потребление 15 Вт (N9342C), 16 Вт (N9343C/4C), тип. значение
Время действия батареи (после полного заряда) 3,5 часа (следящий генератор выкл., предусилитель выкл.)
Время заряда батареи 3 часа
Срок службы батареи от 300 до 500 циклов заряда
Время устан. рабочего режима 30 минут
Периодичность калибровки 1 год
Условия окружающей среды и массо-габаритные размеры
Рабочий диапазон температур от –10 до +50 °C (батарея: от 0 до +50 °C)
Диапазон температур хранения от –40 до +70 °C (батарея: от –20 до 50 °C)
Относительная влажность < 95%
Масса 3,2 кг (масса без упаковки); 3,6 кг (с батареей)
Габаритные размеры 318 х 207 х 69 мм (ширина х высота х глубина)
Информация для заказа
N9343C Ручной анализатор спектра, диапазон частот от 1 МГц до 13,6 ГГц
В стандартный комплект поставки входят: краткое учебное руководство по вводу в эксплуатацию (Quick Start Tutorial), преобразователь напряжения переменного тока в напряжение постоянного тока, наушники, батарея, комплект документации на компакт:диске, кабель USB, отвёртка, приложение о соответствии прибора требованиям директивы, ограничивающей содержание вредных веществ (RoHS).
Опции
N9343C-P13 Предусилитель, от 1 МГц до 13,6 ГГц (для N9343C)
N934хC-TG7 Следящий генератор, от 5 МГц до 7,0 ГГц
N9342C-CA7 Проверка кабелей и антенн (только для N9342C)
N934хC-GPS Встроенный GPS приёмник и GPS антенна
N934хC-SIM Спектральный мониторинг с возможностью записи данных спектрограммы и их последующего воспроизведения
N934хC-SCN Сканер каналов
N934хC-TPN Планировщик задач для автоматизации испытаний
N934хC-PWM Измерение мощности с высокой точностью
N934хC-SEC Невосстанавливаемое стирание данных пользователя для обеспечения безопасности
N934хС-AMA Анализ модуляции AM/ЧМ cигналов
N934хС-DMA Анализ модуляции АМн/ЧМн сигналов
N934хС-TMG Анализ спектра с временным стробированием



Copyright © 2005. Все права защищены. Любое использование материалов, их подборки, дизайна, элементов дизайна допускается только с согласия правообладателя. Вся информация на сайте носит справочный характер и не является публичной офертой.
