Ручной ВЧ-анализатор FieldFox N9912A



N9912A FieldFox


Ручной ВЧ-анализатор N9912A FieldFox (Agilent Technologies, США)

Основные данные N9912A
  • Анализатор кабелей и антенн - от 2 МГц до 4 /6 ГГц, направленность > 42 дБ, 1,5 мс на точку
  • Анализатор цепей - от 2 МГц до 4/6 ГГц, модуль и фаза S11, модуль S21
  • Анализатор спектра - от 100 кГц до 4/6 ГГц, средний уровень собственного шума (DANL): -148 дБм, 1 обновление/с при полной полосе обзора (6 ГГц)
  • Измеритель мощности - от 9 кГц до 24 ГГц, зависит от используемого преобразователя серии U2000 с шиной USB
  • Векторный вольтметр - от 2 МГц до 4/6 ГГц, измерение электрической длины

ВЧ анализатор N9912A FieldFox является самым функционально полным в мире ручным измерительным прибором для развертывания и обслуживания сетей беспроводной связи в полевых условиях. Он объединяет анализ кабелей и антенн, анализ спектра, измерение мощности, векторный анализ цепей и векторный вольтметр в одном прочном, компактном, легком, устойчивом к внешним воздействиям корпусе. Наивысшая скорость свипирования позволяет сократить время поиска неисправностей, выполняя измерения на 50% быстрее традиционных измерителей. N9912A имеет развитый интерфейс пользователя, основанный на прикладных задачах полевых измерений, позволяющий быстро и легко получить доступ к необходимым измерительным функциям. Наивысшая скорость определения расстояния до неоднородности с разрешением до 1001 точки и динамическим диапазоном 96 дБ в режиме анализа спектра.

Ключевые особенности режима анализатора цепей от 2 МГц до 4/6 ГГц
Ручной анализатор цепей/анализатор кабелей и антенн наивысшего класса
Измерение КСВН, обратных потерь, затухания, потерь в кабеле, диаграммы Смита, расстояния до неоднородности
Возможность 2:портовой скалярной калибровки и 1:портовой векторной калибровки
Встроенная функция QuickCal позволяет проводить калибровку прибора без использования калибровочного комплекта, обеспечивая высокую точность и повторяемость измерений. Прибор имеет встроенный калибровочный комплект и ответвители. Функция QuickCal выполняет калибровку прибора автоматически при его включении.

Ключевые особенности режима анализатора спектра от 100 кГц до 4/6 ГГц
Мониторинг сигналов, основанный на анализе спектра, поиск неисправностей
Анализ спектра, основанный на измерениях мощности (мощность в канале, занимаемая полоса частот и т.д.)
Измерения передаваемой мощности сигнала с помощью измерителя мощности
Анализ интерференции
Наивысшие значения динамического диапазона и скорости свипирования делают этот прибор лучшим в классе ручных анализаторов в диапазоне частот до 6 ГГц
Превосходные значения фазового шума и среднего уровня собственного шума

Основные характеристики ручного анализатора Agilent N9912A FieldFox:
Благодаря встроенной функции QuickCal нет необходимости брать с собой калибровочный набор, что упрощает тестирование кабелей и антенн и обеспечивает высокую точность и повторяемость измерений
Функция QuickCal позволяет калибровать прибор, устанавливая плоскость калибровки на измерительном порте антенны и кабеля при включении прибора или при переходе к предустановке (preset).
Пользовательский интерфейс основан на стандартных измерительных процедурах, что делает прибор удобным и простым в обращении.
Непревзойденное по скорости время свипирования сокращает время, необходимое для решения проблем, на 50% по сравнению с традиционными ручными ВЧ-приборами.
Быстрое обнаружение места повреждения с возможностью установки разрешения до 1001-точки и динамическим диапазоном до 96 дБ в режиме анализа спектра.
Многообразие сфер применения прибора в полевых условиях, малый вес (2,9 кг), полупрозрачный дисплей, клавиши с подсветкой, простой перенос данных и современные средства подключения. Водонепроницаемый корпус выдерживает значительные перепады температур и уровня влажности и соответствует жестким стандартам MIL-PRF-28800F.

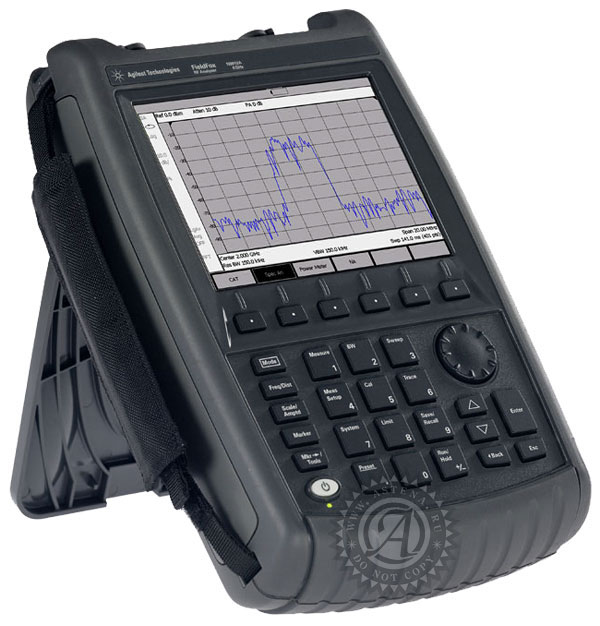

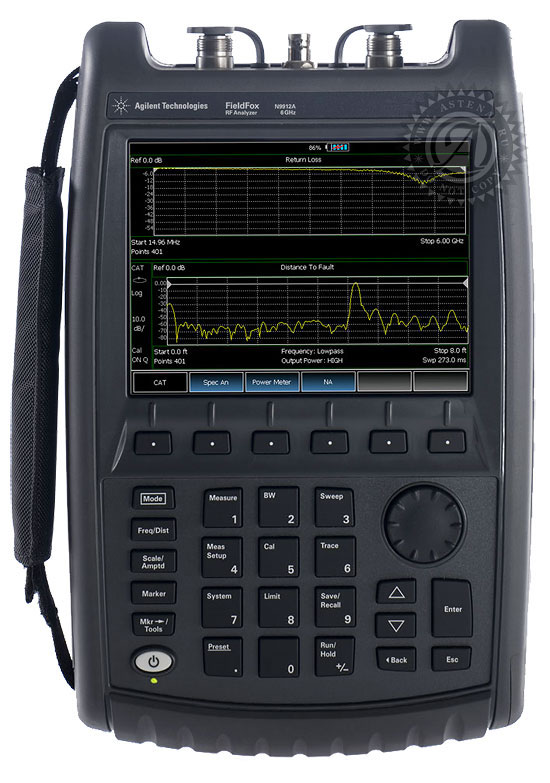

N9912A FieldFox

N9912A FieldFox - решение для развертывания и обслуживания беспроводных сетей

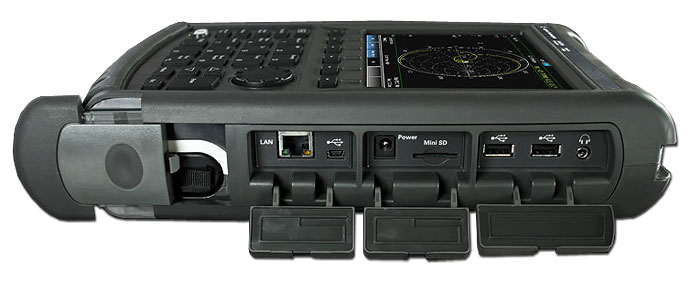

N9912A FieldFox. Вид сбоку

N9912A FieldFox. Вид сбоку

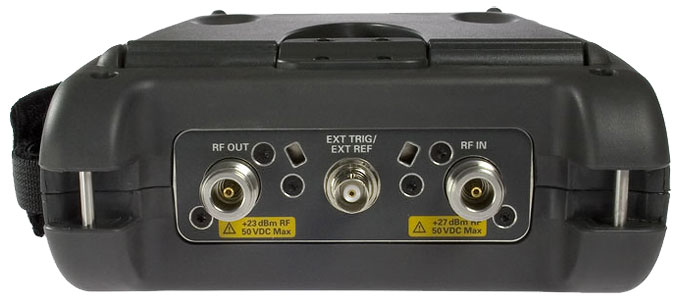

N9912A FieldFox. Вид сверху

N9912A FieldFox. Вид сверху

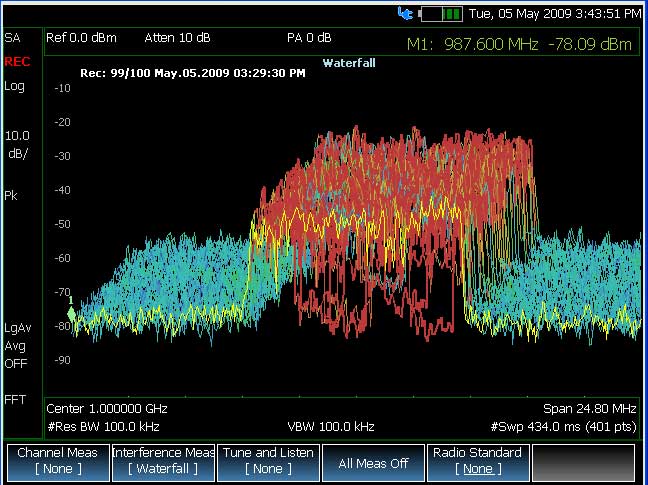

Экран N9912A

Экран N9912A

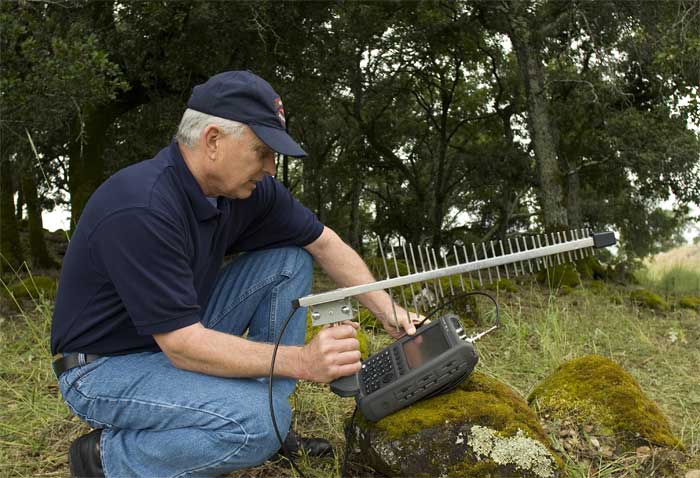

N9912A FieldFox в работе

N9912A FieldFox в работе

Информация для заказа N9912A
N9912A Ручной ВЧ анализатор FieldFox
В стандартный комплект поставки входят: преобразователь напряжения переменного тока в напряжение постоянного тока, батарея, мягкий футляр с ремнями для переноски прибора за спиной или на плече, краткое справочное руководство (Quick Reference Guide), CD-ROM с программным обеспечением FieldFox Data Link и полным руководством
Опции N9912A
N9912A-104 Анализатор кабелей и антенн до 4 ГГц
N9912A-106 Анализатор кабелей и антенн до 6 ГГц
N9912A-110 Измерение параметров передачи
N9912A-111 Функция QuickCal (быстрая калибровка)
N9912A-230 Анализатор спектра до 4 ГГц (требуется опция 104)
N9912A-231 Анализатор спектра до 6 ГГц (требуется опция 106)
N9912A-235 Предусилитель для анализатора спектра (требуется опция 230 или 231)
N9912A-302 Поддержка внешн. преобразователей мощности с шиной USB
N9912A-303 Анализ цепей
N9912A-308 Векторный вольтметр

Производитель анализатора N9912A FieldFox - компания Agilent Technologies (США)
Agilent Technologies

Технические данные N9912A

Параметры Значения
Частотный диапазон 2 МГц ... 4 ГГц (опция 104)
2 МГц ... 6 ГГц (опция 106)
Разрешение в диапазонах 2 МГц ... 1.6 ГГц - 2.5 кГц
> 1.6 ГГц ... 3.2 ГГц - 5 кГц
> 3.2 ГГц ... 6 ГГц - 10 кГц
анализ спектра от 100 кГц до 4/6 ГГц (опция 104/106)
Векторный анализ цепей и точные измерения средней мощности
Языки (меню) английский, китайский, французский, испанский, японский, русский, немецкий, итальянский
Измеритель мощности (опция 302) диапазон 9 кГц ... 24 ГГц (sensor dependent)
Соединители ввода-вывода ВЧ вход - соединитель типа N, розетка (50 Ом)
внешний выход - соединитель типа BNC (10 МГц, -5 дБм ... 10 дБм)
Дисплей 6.5 дюйма VGA, 640 x 480, цветной с подсветкой, матовое антибликовое покрытие
Звук встроенный динамик; гнездо для подключения наушников
Порты 2 х USB 2.0;
1 x mini USB;
1 x сеть LAN
Внутренняя память мин. 16 MB, до 1000 точек
Внешняя память 1 x mini SD слот и 2 слота x USB 2.0
Питание Внешний вход: 15 - 19 В постоянного тока;
Внешний адаптер: вход 100 ... 250 В переменного тока, (50 - 60 Гц); выход 15 В постоянного тока, 4 A
Потребляемая мощность 12 Вт
Батарейное питание АКБ, li-ion, 10.8 В, 4.6 A/ч
время работы 4 часа
Температура окружающей среды рабочие условия -10°C to +55°C
предельные (хранение) -51°C to 71°C
влажность 95% при 40° C
ЭМС соответствует по европейской директиве ЭМС - 2004/108/EC
IEC/EN 61326-2-1
CISPR Pub 11 Group 1, Class A
AS/NZS CISPR 11
ICES/NMB-001
Антистатические свойства соответствует стандарту IEC/EN 61000-4-2 (испытания 20 кВ)
Безопасность соответствует европейской директиве 2006/95/EC
Канада: CSA C22.2 No. 61010-1-04
США: UL 61010-1 2nd Edition
Внешние габариты (высота, ширина, глубина) 292 х 188 х 72 мм.
Вес N9912A 2,9 кг
