Двухзонный термостол НП 34-24 ПРО

Двухзонный термостол НП 34-24 про, выполненный из алюминиевого сплава, предназначен для подогрева (или подогрев по термопрофилю) широкоформатных печатных плат. Рабочая поверхность термостола 342 х 243 мм.

Область применения НП 34-24 про
  • пайка SMD-компонентов на печатные платы по термопрофилю
  • предварительный подогрев печатных плат при пайке SMD-компонентов различными способами
  • предварительный подогрев печатных плат при ремонте (перед извлечением компонентов)
  • предварительный подогрев кремниевых пластин при производстве солнечных элементов питания
  • предварительный подогрев керамических компонентов перед пайкой
  • отверждение клея, фиксирующего компоненты на плате
  • восстановление шариковых выводов микросхем BGA, с выполнением рекомендуемого термопрофиля
  • предварительный подогрев металлических конструкций перед пайкой
  • утилизация печатных плат методом нагрева до температуры плавления припоя
  • другие лабораторные нужды

Высокая равномерность распределения температурного поля по рабочей поверхности термостолов для подогрева плат достигается за счет особой конструкции нагревательного элемента и рассеивающей пластины, изготовленной из алюминиевого сплава. Высококачественные теплозащитные материалы в сочетании с вентиляционными отверстиями позволяют поддерживать достаточно низкую температуру корпуса термостола такую, что случайные прикосновения не приводят к получению ожогов.
Термостолы для подогрева плат оснащены защитным заземлением, предохраняющим печатные платы от статического электричества. Термостойкий силиконовый шнур сложно случайно пережечь. На рабочую поверхность термостола нанесено термостойкое покрытие черного цвета.

Важным свойством термостолов является возможность контактной групповой пайки любых SMD-компонентов по термопрофилю. Гарантия на приборы - 2 года.

Фотографии НП 34-24 ПРО

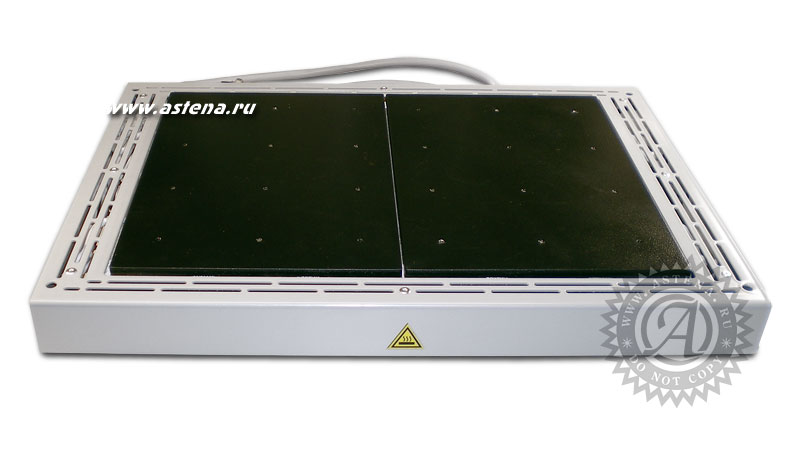

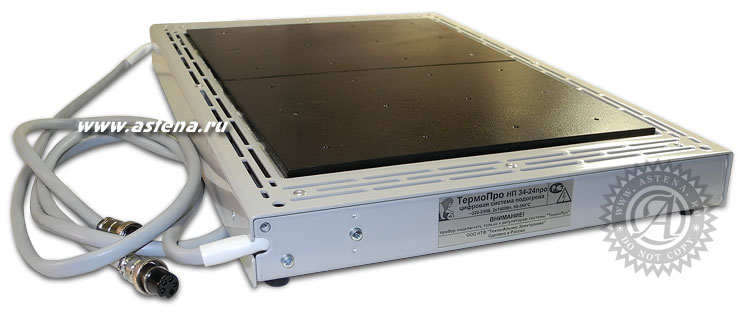

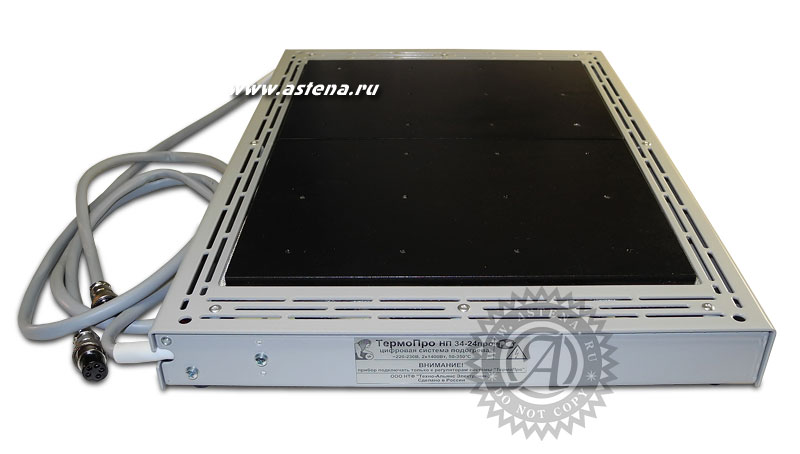

Фотография термостола НП 34-24 ПРО Двухзонный термостол НП 34-24 ПРО Термостол НП 34-24 про и держатель плат РД-400 ТП 2-10 АБ ПРО вместе с термостолом НП24-24 ПРО и рамочным держателем плат РД-400



Производитель двухзонного термостола НП 34-24 ПРО - компания ТЕРМОПРО (Россия)
ТЕРМОПРО




Технические данные НП 34-24 ПРО

Параметры Значения
Термостол может комплектоватьсярегулятором температуры ТП 2-10АБ
ТП 2-10АБ-про*
Компоновка термостола модульная
Материал рабочей поверхности термостола Al сплав, черный цвет
Принцип подогрева естественная конвекция или контактный
Числозон нагрева 2
Способ регулировки температуры цифровой
Коррекция температуры рабочей поверхности имеется
Нормированная равномерность температуры поверхности нормир.
Наличие дополнительного термодатчика нет
Пайка или нагревпо термопрофилю есть*
Графический контроль температуры нет
Память для часто используемых температур 2х4 ячейки
Антистатическое исполнение да
Рамочный держатель печатных плат РД-400 опция
Шарнирный прижимдля закрепления термодатчика на плате ПДШ-300 опция
* функция доступна с регулятором температуры, модель которого отмечена знаком *
