OtdR VISA

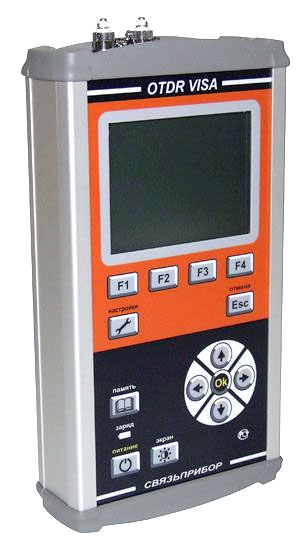

Фотография рефлектометра OtdR VISA


Оптический рефлектометр с возможностью измерения мощности OtdR VISA

OtdR VISA производит измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи. OtdR VISA также позволяет измерять уровень мощности оптического излучения.
OtdR VISA является универсальным измерительным комплексом для эксплуатации ВОЛС. Прибор может применяться при монтаже для паспортизации линии, при эксплуатации волоконно-оптических линий связи для контроля состояния оптических кабелей и локализации неисправности. Удобен для оснащения магистральных станций, а также при эксплуатации новых технологий доступа оптоволокна в дом: PON, FTTB и др. FTTx (аналог AXS-110 EXFO).

Измеритель оптической мощности: используется для измерения уровня мощности оптического излучения и затухания одномодового волоконно- оптического кабеля. Технические характеристики измерителя оптической мощности приведены в ЛЮКС SM. При измерении затухания может работать с источником оптического излучения ЛЮКС S или тестером ЛЮКС SM.

Опции:
- визуализатор оптических дефектов VFL
- измеритель оптической мощности (ЛЮКС М) (Государственный реестр средств измерений № 37022 - 08. Сертификат об утверждении типа средств измерений RU.C.37.112.A № 30660)

Технические данные OtdR VISA

Параметры Значения
Тип волокна / тип оптического разъема SM / FC
Длина волны, нм 1310 ± 20 , 1550 ± 20
  модуль М0 модуль М1
Динамический диапазон, дБ 37 / 35 33 / 31
Мертвая зона по затуханию / отражению, ению, м 5 / 1 , 5 6 / 2
Длительность импульса, нс 4 ÷ 20 000
Диапазоны расстояний, км 1,5; 3; 5; 10; 20; 40; 80; 160
Погрешность измерения расстояний, м ±(0,3 + 2 х интервал дискретизации + 5 х10-5 х L)
Дискретность отображения затухания, дБ 0,001
Погрешность измерения затухания, дБ/дБ 0,05
Интервал дискретизации, м 0,4 ÷ 40
Диапазон установка показателя преломления 1,2000 ÷ 1,6000
Питание / потребляемая мощность 4 аккумулятора AA NiMh, 1,2 В / не более 2 Вт
Габариты, мм / масса, кг 220 x 125 x 45 / 1,2
