Паяльник PS-90



PS-90 паяльник фирмы РАСЕ


Универсальный паяльник PS-90

Универсальный паяльник PS-90 работает со всеми паяльными станциями серий MBT и ST, а также с ремонтными центрами PRC2000 и ARC2500. Мощность универсального паяльника PS-90 составляет 51 Вт.

Особенности PS-90
Высокая теплоотдача
Это означает, что паяльник PS-80 мощностью 51 ватт при пайке многослойных плат и теплоемких компонентов ведет себя как 80 ти ваттный паяльник. В то же время, ограниченная мощность исключает перегрев инструмента после выполнения каждой пайки (чем «грешат» паяльники большой мощности) и позволяет его использовать для работы с самыми чувствительными компонентами. Это достигается за счет применения специальных теплопроводящих изоляционных материалов обмотки нагревателя и конструкции, при которой медный (с защитным покрытием) наконечник с помощью бокового винта с большим усилием прижимается к медному сердечнику нагревателя по всей его длине. В отличии от керамических нагревателей, не допускающим плотного прижима, такая конструкция не имеет теплового барьера между наконечником и нагревателем.

Абсолютная термостабильность
Инструмент способен удерживать заданную температуру наконечника даже в условиях сильного теплоотвода. Это является следствием высокой теплоотдачи и работы запатентованной схемы термоуправления SensaTemp

Полная совместимость со всеми паяльными станциями РАСЕ
Паяльник PS-80 может работать с любой станцией Pace без дополнительной калибровки благодаря единой для всех станций схемы управления и применению во всех паяльниках платиновых термопар с абсолютно одинаковыми параметрами.

Широкий выбор наконечников
См. ниже "Наконечники для PS-90"

Новая конструкция соединения нагревателя с рукояткой
Теперь соединение выполнено с помощью разъема. Конструкция отличается высокой надежностью и удобством обслуживания.

Полная антистатическая защита
Применение антистатического материала для рукоятки и эффективное заземление наконечника позволяют работать с компонентами, чувствительными к электростатике. Уровень защиты отвечает требованиям международной директивы EMC89/336/EEC.

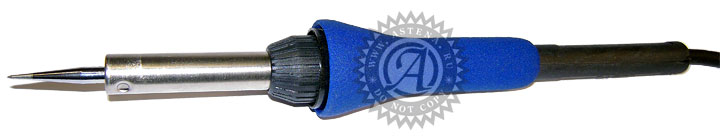

PS 90 паяльник фирмы РАСЕ

Универсальный паяльник PS–90

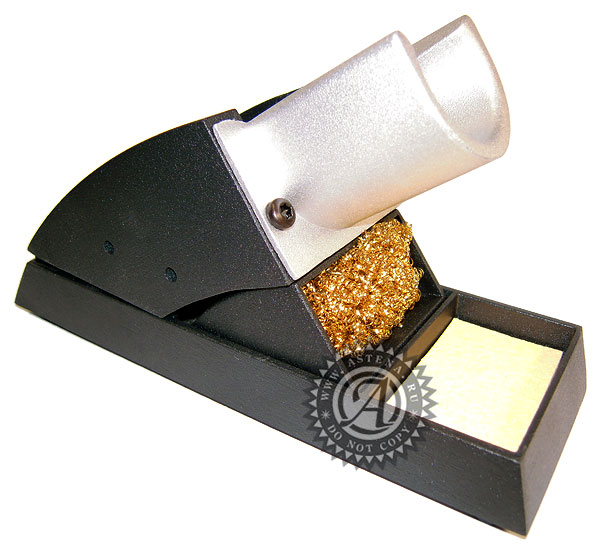

Подставка для паяльника PS 90

Подставка для паяльника PS-90 (поставляется с паяльником)

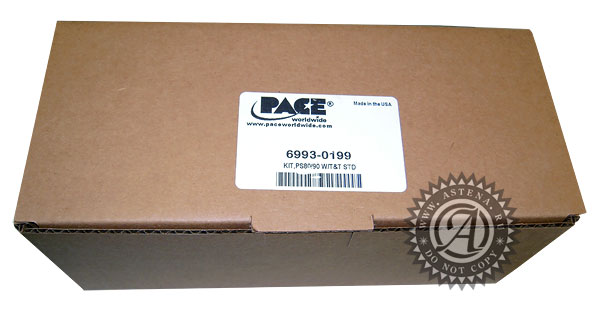

Упаковка для паяльника с подставкой PS–90

Упаковка для паяльника с подставкой PS–90


паяльник РАСЕ

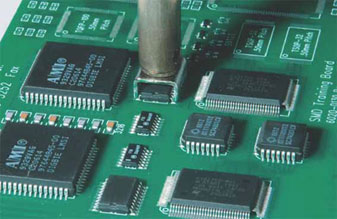

Демонтаж SOIC



Руководство по эксплуатации к паяльнику PS-90 (90 Kb, англ.)

Нагреватель для универсального паяльника PS-90



Важно! Для заказа паяльника уточните цвет его разъема для подключения к станции.

6993-0199 - это паяльник со старым разъемом (черный разъем) и под старые станции, но его можно подключить к новым станциям через специальный переходник.

6993-0267 - это новый паяльник под новые станции (синий разъем).

Наконечники для PS-90

Наконечники для монтажа наименование/размер артикул
наконечник Pace PS, 0.4мм, конический
PS, 0.8мм, конический
PS, 0.8мм, клиновидный
1121-0357
1121-0336
1121-0359
наконечник Pace PS, 0.4мм, конический изогнутый
PS, 0.8мм, клиновидный изогнутый
PS, 1.6мм, клиновидный изогнутый
1121-0830
1121-0361
1121-0500
наконечник Pace PS, 1.6мм, клиновидный 1121-0335
наконечник Pace PS, 1.6мм, клиновидный, MF 1121-0349
PS, 1.6мм, клиновидный 1121-0414
PS, 1.6мм, клиновидный удл. 1121-0499
наконечник Pace PS, 2.4мм, клиновидный 1121-0360
наконечник Pace PS, 3.2мм, клиновидный 1121-0337
наконечник Pace PS, 4.8мм, клиновидный 1121-0358
наконечник Pace PS, 1.6мм, клиновидный, td 1121-0510
наконечник Pace PS, 3.2мм, клиновидный, td 1121-0518
наконечник Pace PS, 1.5мм, односторонний срез 1121-0563
наконечник Pace PS, 3.3мм, односторонний срез 1121-0406
наконечник Pace PS, 1.8мм, «миниволна» 1121-0564
наконечник Pace PS, 2.5мм, «миниволна» 1121-0610
наконечник Pace PS, 3.3мм, «миниволна», изогн. 1121-0822
PS, 3.3мм, «миниволна» 1121-0490
наконечник Pace PS, 6.6мм, ножевидный 1121-0652
наконечник Pace PS, 10.2мм, ножевидный 1121-0305



Наконечники для демонтажа наименование размер артикул
наконечник Pace PS, ChipComp-1 2.36x2.03 1121-0302
наконечник Pace PS, ChipComp-2 3.56x2.03 1121-0303
наконечник Pace PS, SOIC-8
PS, SOIC-14
PS, SOIC-16
5.05x5.08
5.05x8.99
5.05x10.2
1121-0390
1121-0391
1121-0392



Технические особенности и технологии паяльного оборудования PACE

Производитель универсального паяльника PS-90 - компания PACE (США)
