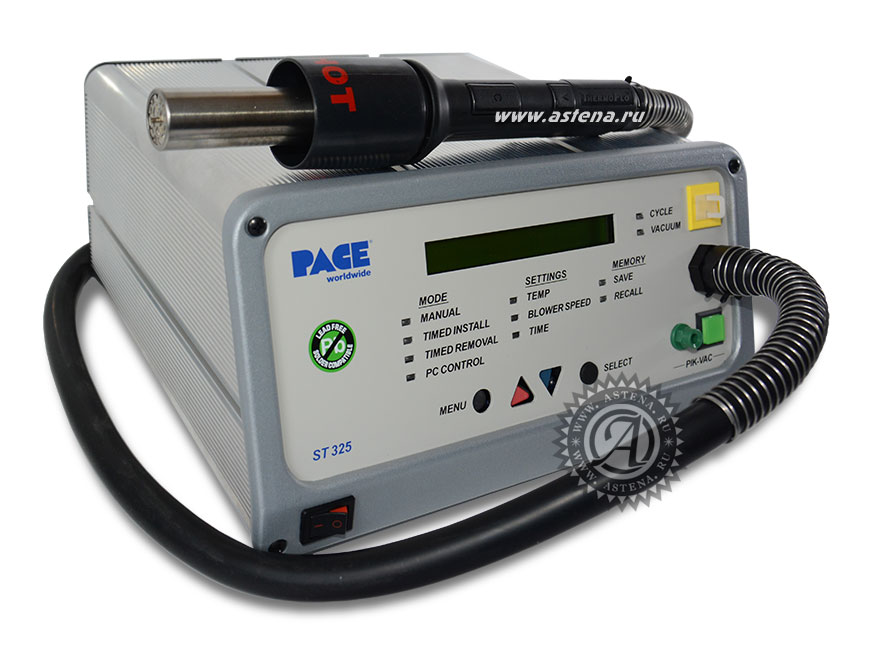

8007-0432, Термовоздушная система ST 325E для демонтажа SMD-компонентов

PACE представляет новую термовоздушную паяльную станцию ST 325 с системой автоматической калибровки, позволяющей управлять температурой в непосредственной близости от выводов демонтируемого компонента.

Автоматическая коррекция температуры

Как в любой паяльной системе, работающей с горячим воздухом, штатный термодатчик станции ST 325 установлен сразу после нагревателя по ходу движения воздуха. Однако, более корректно управлять температурой воздуха в месте расположения выводов компонента. Для этого каждый раз при смене сопла необходимо выполнить несложную процедуру: расположить выносной термодатчик вблизи сопла на таком расстоянии, на каком приблизительно будут находиться выводы компонента, и включить режим автоматической термокоррекции. Система сама определит разницу в показаниях термодатчиков и запишет в память соответствующую поправку так, что все последующие операции с этим соплом можно будет выполнять уже без выносного датчика, а заданная температура будет придерживаться на выходе сопла, то есть в непосредственной близости от выводов компонента. При такой работе перегрев компонента в принципе невозможен. Система автоматической калибровки разработана специально для бессвинцовой технологии, однако и на платах, смонтированных с использованием традиционных паяльных материалов, описанная температурная коррекция значительно повышает безопасность демонтажа.

Эргономичная рукоятка с автоматическим вакуумным захватом

Паяльная система ST 325 в базовой комплектации предназначена для выполнения ручных операций, поэтому конструкторы PACE уделили особое внимание эргономике инструмента. Одна из наиболее важных его деталей – регулируемый вакуумный захват, расположенный по оси сопла (работает только соплами серии 4028-хххх). Он устанавливается по центру компонента и служит опорой для инструмента, избавляя монтажника от необходимости держать рукоятку навесу да еще с постоянным зазором между соплом и компонентом. В ST 325 предусмотрена возможность оперативно регулировать этот зазор с помощью ручного привода прямо на рукоятке.
За 5 секунд до завершения цикла нагрева автоматически включается вакуумный насос и подается звуковой сигнал оператору, от которого требуется только аккуратно поднять инструмент вместе с отпаянным компонентом.

Запоминание настроек термоцикла

Система ST 325 позволяет для каждой операции установить необходимую температуру, скорость потока воздуха и длительность цикла нагрева. В памяти системы могут храниться до 20 вариантов настроек. Когда нужно вновь выполнить операцию, которая уже выполнялась ранее, монтажник просто вызывает из памяти системы соответствующий вариант настройки вместо того, чтобы заново подбирать и задавать параметры термоцикла.
Кроме того, система ST 325 может быть подключена к внешнему компьютеру. В этом случаи с помощью соответствующего программного обеспечения она способна отрабатывать многозонный термопрофиль с отображением на экране графика реальной температуры в точке установки выносного термодатчика. Это позволяет после небольшого дооснащения использовать ST 325 для монтажа BGA – компонентов, но об этом - в следующей главе.

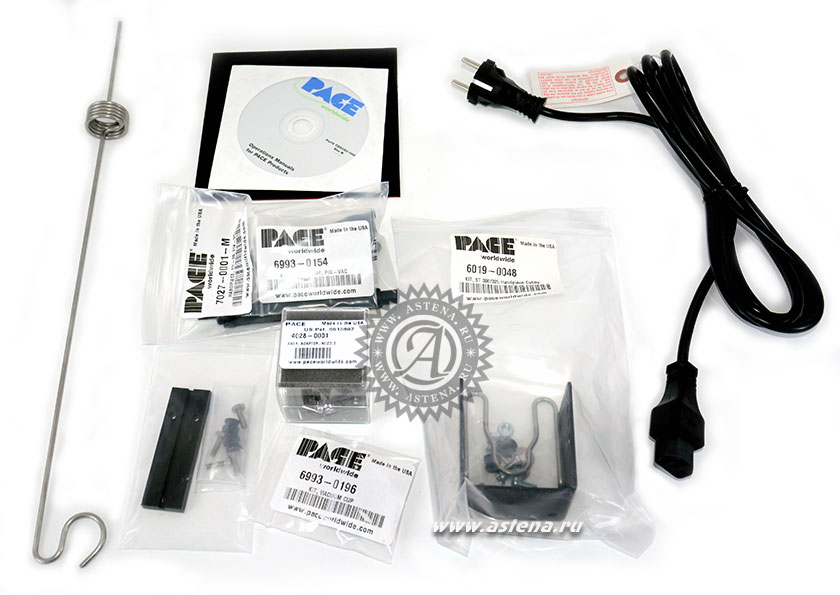

Комплект поставки станции ST 325

Комплект поставки станции ST 325



Сопла для ST325

Сопла для ST325

  Наименование размер A B C D артикул
Сопла для ST325

ST, QFP

ST, QFP

ST, QFP

ST, QFP

ST, QFP

ST, QFP

ST, BQFP

ST, QFP

ST, QFP

ST, QFP

ST, QFP

ST, PLCC

ST, PLCC

ST, PLCC

ST, PLCC

ST, PLCC

ST, PLCC

ST, PLCC

10x10

12x12

14x14

17.5x17.5

14x20

20x20

24x24

28x28

28x40

32x32

40x40

17.5x17.5

20x20

25x25

30x30

12.5x7.3

11.5x11.5

11.5x14

10.2

12.2

15.2

19.2

15.2

20.2

24.2

29.7

27.7

32.2

40.2

18.5

21

26

31

13

15

10.2

12.2

15.2

19.2

21.2

20.2

24.2

29.7

39.7

32.2

40.2

18.5

21

26

31

14

13

13

10

12

15

19

15

21

21

29

29

31

39

15

19

24

29

6.9

10

15

10

12

15

19

21

21

21

29

39

31

39

15

19

24

29

6.9

10

10

A1125

A1262

A1126

A1127

A1128

A1261

A1182

A1129

A1263

A1265

A1264

A1135

A1136

A1137

A1138

A1139

A1140

A1141

Сопла для ST325

ST, SOP

ST, SOP

ST, SOP

ST, SOP

ST, TSOP

ST, SOP

ST, SOP

ST, SOP

ST, SOP

4.4x10

5.6x13

7.5x15

7.5x18

18.5x8

11x21

7.6x12.7

13x28

8.6x18

4.8

5.7

7.2

7.2

18.5

11.7

8.2

13.5

8.7

10

15

16

19

10

21

11.7

29

19

A1131

A1132

A1133

A1132

A1187

A1257

A1258

A1259

A1260



наименование внутренний диаметр артикул
Сопла для ST325

ST, Трубка изогнутая 1,5х3

ST, Трубка 2,5

ST, Трубка 4,4

ST, Трубка 6,4

ST, Трубка 8,4

ST, Трубка 12,7

1,5х3мм

2,5мм

4,4мм

6,4мм

8,4мм

12,7мм

A1142

A1124

A1130

A2064

A2084

A2127






Технические данные ST 325

Параметры Значения
Электропитание 230 В, 50 Гц, 575 Вт
Диапазон температур 176-482 °C
Стабильность температуры холостого хода +/- 9 °С
Производительность компрессора 5-22 л/мин
Габариты (В, Ш, Г; мм) 134х245х264
Вес блока управления 4,5 кг
