Многофункциональный ремонтный центр PRC 2000E



Фотография ремонтного центра PRC 2000E


Профессиональный ремонтный центр PRC 2000E (РАСЕ, США) для широкого круга задач

PRC 2000E - паяльно-ремонтный центр выполняет практически любые работы, связанные с монтажом, демонтажом радиокомпонентов. PRC 2000E является самым многофункциональным ремонтным комплексом. Он был создан в свое время по заказу Пентагона и по сей день не имеет аналогов в мире. Многофункциональный комплекс PRC 2000E обладает огромной функциональностью и позволяет решать практически любую задачу, связанную с ремонтом печатных плат, заменой компонентов, изготовлением макетов, имеет оптимальное технологическое решение и соответствующий инструмент.

Возможности ремонтного центра PRC 2000E

PRC 2000E является многофункциональным ремонтным центром, состоящим из пяти модулей, объединенных в одном приборе.

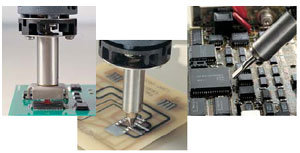

1. Паяльная станция предназначена для монтажа и замены электронных компонентов на плате. Возможность работы с тем или иным типом компонентов зависит от применяемого термоинструмента.
PS-90 универсальный паяльник – позволяет выполнять монтаж всех видов устанавливаемых в отверстия компонентов и широкого ряда компонентов поверхностного монтажа, а текже демонтаж SOT, SOIC и CHIP – компонентов. Возможно применение на многослойной плате. Инструмент позволяет работать на безопасно низкой температуре.
SX-80 вакуумный паяльник – обеспечивает демонтаж установленных в отверстия компонентов, удаление остатков припоя с платы после демонтажа поверхностных компонентов. За счет специальных наконечников инструмент применяется также для демонтажа TQFP и TSOP – корпусов.
TT-65 термопинцет - обеспечивает демонтаж PLCC, LCCC, SOJ и CHIP – компонетов.
TP-65 термоэкстрактор – выполняет демонтаж QFP – корпусов среднего размера.
DTP-80 двойной термоэкстрактор - предназначен для демонтажа больших QFP. После частичной разборки может быть использован в качестве термопинцета (TT-65).
TJ-70 термофен – выполняет пайку сфокусированным потоком горячего воздуха. Применяется для монтажа всех видов поверхностных компонентов.

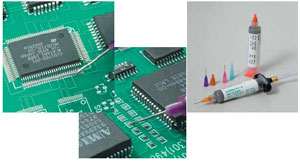

2. PIK & PASTE – дозатор паяльной пасты и вакуумный пинцет. Обеспечивает высокоточное нанесение паяльной пасты и других материалов, а также установку поверхностных компонентов.
3. MICROCHINE – микробормашина для сверления и абразивной обработке печатных плат. Предусмотрена зажита проводников от случайного соприкосновения с инструментом. Применятся также для удаления защитного лака.
4. PULSE PLATE – микрогальваника для восстановления покрытий раэъемов. (Комплект электродов и химикатов поставляется отдельно.
5. PULSE HEAT – система импульсной пайки выполняет разнообразные функции с помощью импульсных термоинструментов: пайка и демонтаж керамических компонентов с регулируемой скоростью нагрева, термическое снятие изоляции с проводов, распайка многожильного кабеля.

Блок импульсного нагрева PRC 2000E позволяет осуществлять безопасный монтаж/демонтаж керамических компонентов с возможностью управления скоростью нагрева, выполнять распайку многожильного кабеля без риска повреждения изоляции соседних проводов, паять чувствительные к нагреву компоненты, ремонтировать печатные проводники, выполнять термическое снятие изоляции с проводов и многое другое.

артикул наименование описание
8007-0133 PRC 2000E Ремонтный центр
Комплект PRC 2000E включает инструменты:
6993-0238 PS90 универсальный паяльник с подставкой (без наконечника)
6993-0213 SX80 вакуумный паяльник с подставкой (без наконечника)
6993-0207 TT65 термопинцет с подставкой и наконечником 1121-0313
6993-0205 TP65 термоэкстрактор с подставкой (без наконечника)
6993-0206 TJ70 минитермофен с подставкой и наконечником 1121-0338
7013-0004 LF-15 импульсный паяльник
7009-0005 TW-15 одноконтурный импульсный пинцет
7026-0001 МС-65 микробормашина
7027-0001 PV-65 вакуумный пинцет



инструменты SensaTemp Трехканальная цифровая паяльная станция, предназначена для оперативной и не повреждающей замены электронных компонентов. Система укомплектована всеми инструментами SensaTemp.


Пневмодозатор с вакуумным пинцетом Пневмодозатор с вакуумным пинцетом расcчитан на порционное или непрерывное нанесение паяльной пасты. Для работы модуля имеется встроенный компрессор и вакуумный насос.


антистатическая микробормашина Уникальная антистатическая микробормашина. Поставляется с набором режущих и абразивных инструментов, а также дисковых щеток для удаления лака. Имеется электронный регулятор частоты вращения и стоп-пробник для мгновенной остановки машинки при контакте инструмента с проводником.


Фотографии ремонтного центра PRC 2000E

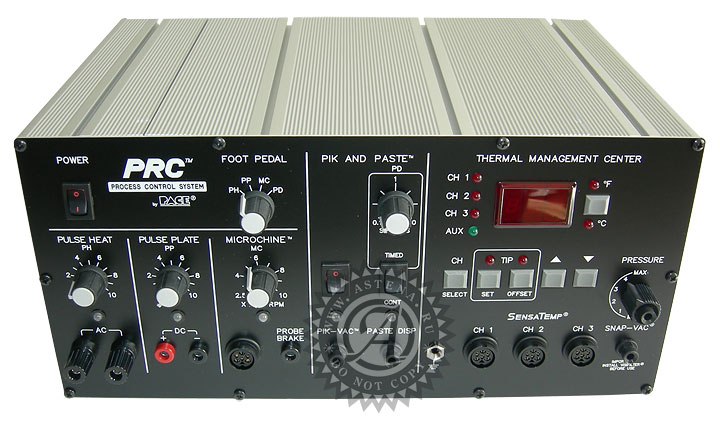

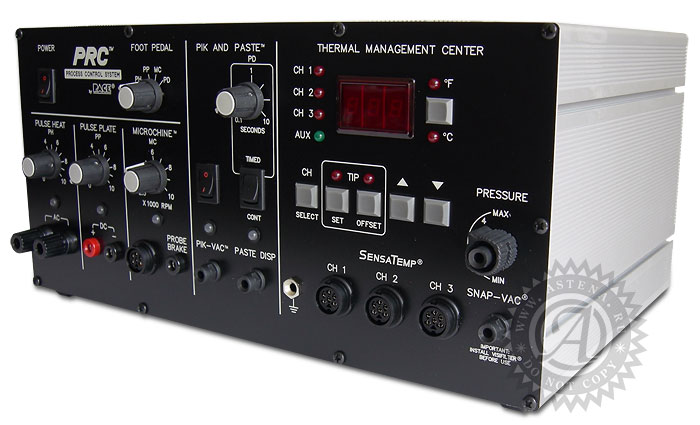

Ремонтный центр PRC 2000E

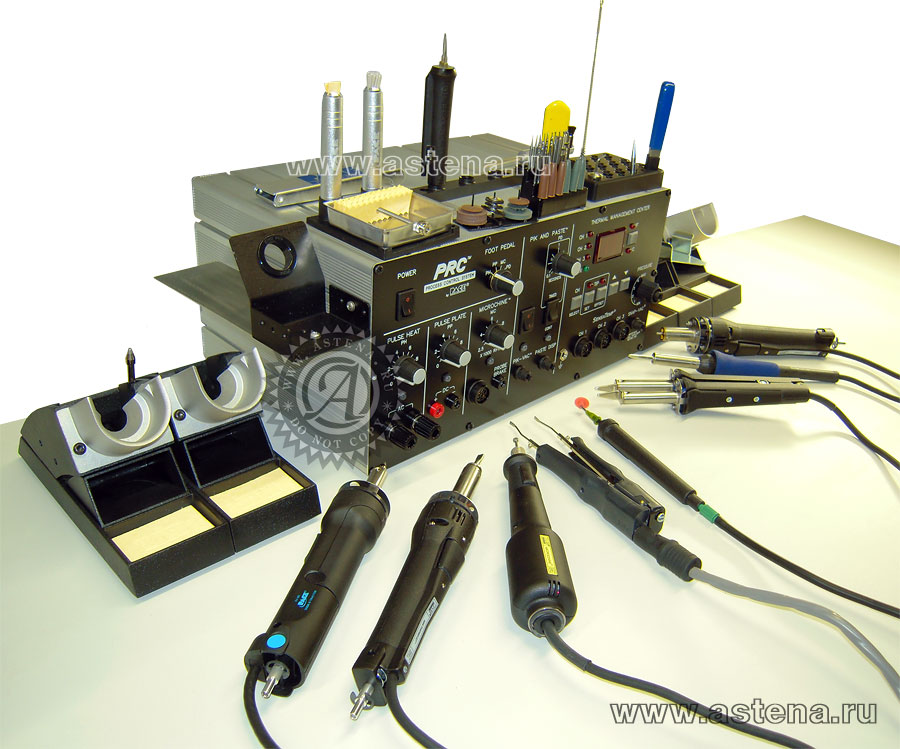

Ремонтный центр PRC 2000E (компания РАСЕ)

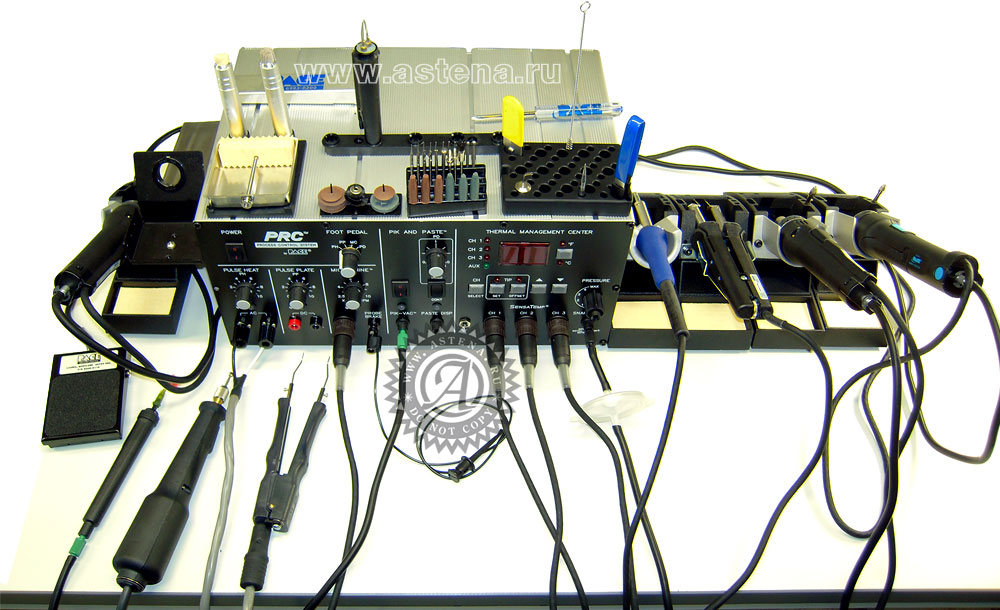

фотография многофункционального паяльного комплекса prc-2000

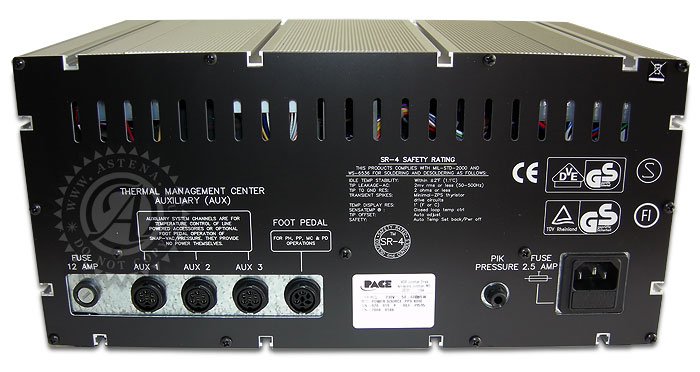

Задняя панель ремонтного паяльного центра

Задняя панель ремонтного паяльного центра

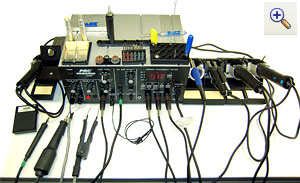

Фотография PRC 2000E    Фото ремонтного центра PRC 2000

Рекомендуем посмотреть фотографии комплекта поставки ремонтного центра PRC 2000E фотографии PRC 2000E



Сервисная документация на ремонтный центр PRC 2000 (1,9 Mb) часть 1, часть 2, часть 3

Скачать для ознакомления Инструкцию по эксплуатации PRC 2000E (5,0 Mb)


Технические данные PRC 2000E

Параметры Значения
Основные технические характеристики
Электропитание 230В, 50Гц, 365Вт
Диапазон температур 38-482°C
Стабильность температуры холостого хода +/- 1,1°С
Глубина вакуума 508 мм рт.ст.
Время достижения макс. вакуума 200 мсек.
Максимальное давление воздуха компрессора 0,48 bar
Сопротивление заземления наконечника не более 2 Ом
Габариты (В, Ш, Г; мм) 175х350х230
Вес блока управления PRC 2000E 13 кг
Вес брутто
Габаритные размеры упаковки (В, Ш, Г)
23 кг
360 х 710 х 300 мм

Дополнительные термоинструменты PRC-2000E
CT-15 артикул наименование описание
7020-0001 CT-15 импульсный пинцет двухконтурный
TS-15 7012-0002 TS-15 импульсный съемник изоляции
