Поиск-310Д-2М

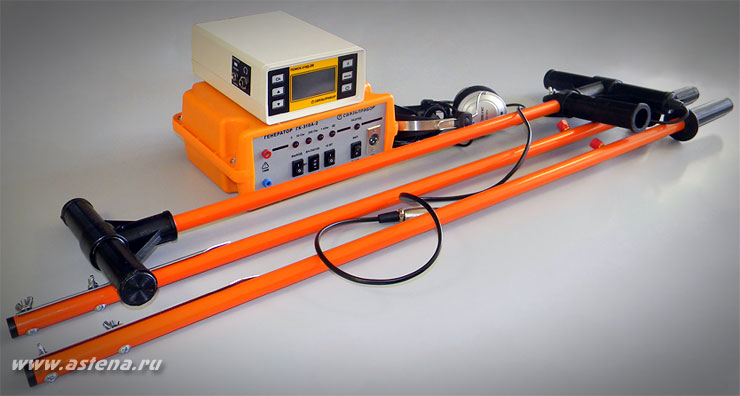

Комплект трассодефектоискателя Поиск-310Д-2М


Комплект трассодефектоискателя Поиск-310Д-2М

Поиск-310Д-2М - версия с ярким низкотемпературным OLED-дисплеем – сверхлегкий трассо-дефектоискатель (вес антенны 650 г, приемника 650 г), к которому при поиске подключаются антенна или штыри. Поиск-310Д-2M обладает полным набором методов для отыскания кабеля и повреждения изоляции кабеля в полевых условиях.

Поиск-310Д-2М предназначен для определения

  • Трассы подземных и воздушных линий связи
  • Трассы прокладки металлических тросов и трубопроводов
  • Глубины залегания коммуникаций, имеющих металическую оболочку или металлические проводники
  • Сигнального тока в кабеле
  • Направление сигнального тока в кабеле
  • Места повреждения изоляции внешних пластмассовых покровов кабелей, волоконно-оптических линий связи (ВОЛС) и систем электрохимической защиты трубопроводов амплитудным, контактным и фазовыми методами
  • Места обрыва или короткого замыкания (КЗ) жил кабеля
  • Отбора пар
  • Отбора кабеля из пучка в траншее, колодце, и т.п.
    Высокая частота (2187,5 Гц) в основном используется для бесконтактного (индукционного) поиска, а низкая (273,5 Гц) предназначена для работы контактным методом и позволяет эффективно определять высокоомные повреждения изоляции.
  • Мониторинг глубины залегания кабеля и протекающего тока, позволяющий оперативно осуществлять поиск ответвлений и параллельных трасс

Трассо-дефектоискатель Поиск-310Д-2М

Особенности приемника Поиск-310Д-2М

  • Сверхлегкий вес (приемник 650 г, антенна 650 г)
  • Малые габариты
  • Яркий динамичный низкотемпературный OLED-дисплей
  • Все методы поиска повреждений:
    Контактный поиск (штыри) высокоомных повреждений до 1 МОм
    Двухчастотный бесконтактный поиск повреждений в городских условиях, утечек до 10 кОм (замокшие муфты)
    Фазовый бесконтактный поиск утечек зоновых кабелей до 20-50 кОм (в дополнение к контактному)
  • Автоматическая установка усиления
  • Стрелочный индикатор на дисплее
  • Непрерывный контроль глубины, силы тока и кабеля «свой-чужой»
  • Спектр сигнала силовых кабелей, релейных сетей и трубопроводов с опцией «живой звук»
  • Электропитание: широко распространенные Ni-Mh аккумуляторы типоразмера «АА»
  • Совместимость со всеми генераторами серии ПОИСК
  • Возможность приобретения ПОИСК 310Д-2М без генератора как ЗИП по малоценке

Поиск-310Д-2М, Поиск-410 Мастер работают с любым генератором серии Поиск. Если у Вас уже имеется комплект Поиск-210Д-2, то можно приобрести комплект Поиск-310 без генератора, экономично получив комплект Поиск-310Д-2М(2) с двумя приемниками для контактного поиска дефектов.

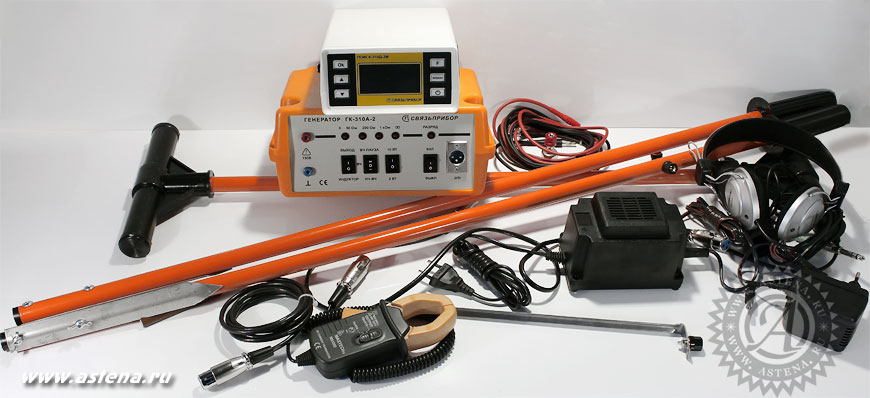

Состав комплекта Поиск-310Д-2М :

Приемник ПОИСК-310Д-2М, генератор ГК-310А-2, приемная антенна, клещи-отборник, емкостный отборник, головные телефоны, контактные штыри.

Состав комплекта Поиск-310Д-2М(2) :

Приемник ПОИСК-310Д-2М, приемник ПОИСК-210Д-2, генератор ГК-310А-2, приемная антенна, клещи-отборник, емкостный отборник, головные телефоны (2 шт.), контактные штыри.

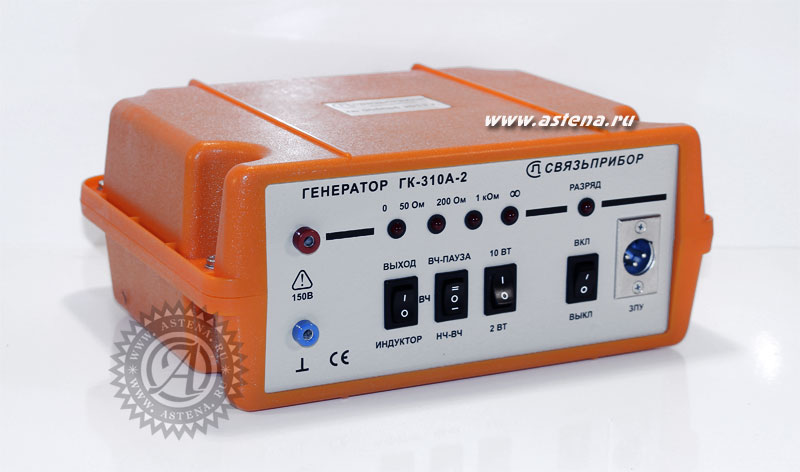

Генератор ГК-310А-2

Генератор ГК-310А-2

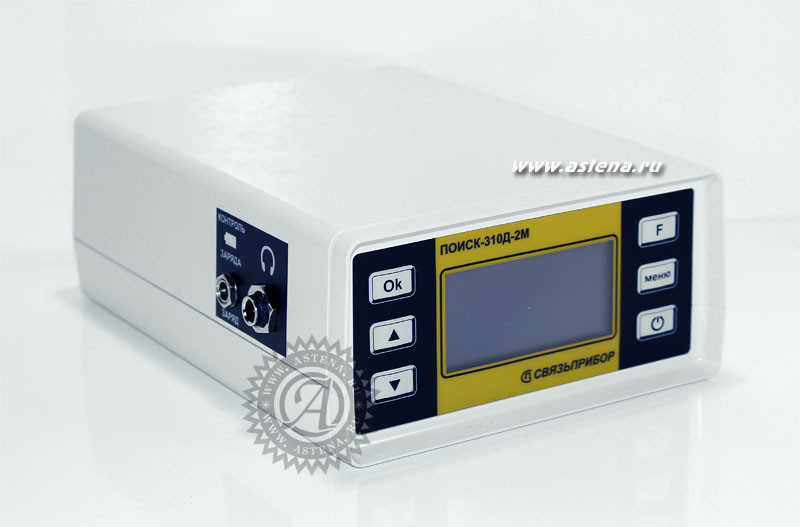

Приемник Поиск-310Д-2М

Приемник Поиск-310Д-2М


Технические данные Поиск-310Д-2М

Параметры Значения
Активные частоты 6562,5± 1 Гц
2187,5 ± 1 Гц
273,5 ± 0,5 Гц
Чувствительность* для режима «классический» (не более)
при максимальном усилении: 40 мкВ
при минимальном усилении: 100 мВ
Полоса пропускания по уровню -3 дБ, (не более) для частоты 6562,5 Гц («ВЧ2»): 45 Гц
для частоты 2187,5 Гц («ВЧ1»): 15 Гц
для частоты 273,5 Гц («НЧ»): 2,5 Гц
Максимально определяемая глубина залегания трассы 6 м
Точность измерения глубины** ±5% + 10 см
Точность отыскания 10 см
Поиск повреждения изоляции с переходным сопротивлением*** 0 - 1 МОм
Полоса приема в широкополосном режиме, (режим «ФОН») 10 ÷ 20 000 Гц
Питание встроенные 4 шт. АА, Ni-Mh
Потребляемая мощность не более 0,7 Вт
Время непрерывной работы, (не менее) 13 ч
Время заряда аккумуляторов, (не более) 4 ч
Габаритные размеры прибора, (без сумки) 138х68х187 мм
Вес прибора, (включая аккумуляторы, без сумки) 0,65 кг
Габаритные размеры антенны 680х230х40 мм
Масса антенны 0,65 кг
*Минимальное напряжение рабочего сигнала на антенном входе приемника, при котором происходит полное отклонение стрелки индикатора (регулятор усиления в соответствующем положении).
**Точность достигается после проведения настройки (раздел «КАЛИБРОВКА»)
***Контактный или фазовый метод.
