Комплект трассоискателя и искателя повреждений кабеля Поиск-310Д-2

Поиск-310Д-2 предназначен для определения трассы, отображает непрерывные цифровые показания глубины, имеется фазовый детектор для бесконтактного поиска дефектов. Поиск-310Д-2 проводит контактный поиск на низкой частоте повреждений до 1 МОм. Отбор кабеля из пучка, отборник пар. В пассивном режиме поиска (без применения генератора) определение трасс силовых и радиотрансляционных кабелей.

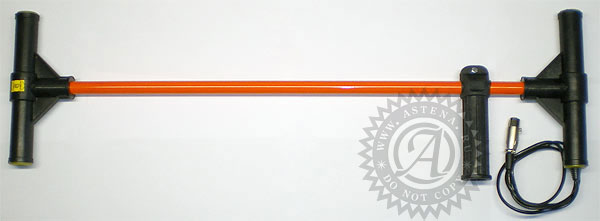

Антенна Поиск-310Д-2 имеет два датчика поля для поиска трассы и измерения глубины залегания. Конструкция антенны максимально облегчена для манипулирования во время пользования (вертикально или горизонтально). Тем самым обеспечивается широкая зона поиска и возможность использовать датчик как по максимуму, так и по минимуму без переключения режимов работы приемника. Ручка антенны может поворачиваться на 360° для удобства пользования. Вес антенны составляет 650 г, длина 68 см. Вес приемника 650 г.
Питание: встроенные NiMH 4 x АА >18 час непрерывной работы.

Активные частоты
Поиск-310Д-2 использует две активные частоты: 273,5 Гц / 2187,5 Гц. Низкая частота 273,5 Гц используется для поиска повреждений контактным способом. Чем ниже частота, тем лучше можно отстроиться от паразитного сигнала через емкость кабеля и соответственно отыскать более высокоомный дефект. Высокая частота используется для поиска кабеля по максимуму и по минимуму, а также инновационными способами (в том числе бесконтактная локализация дефекта). Кроме того, поиск может осуществляться в широкополосном режиме для обнаружения силовых кабелей и трубопроводов.

Инновационные методы поиска Поиск-310Д-2
Метод CD (направление тока):
Этот метод используется для однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями. В соседних кабелях наведенный ток имеет обратное по отношению к трассируемому кабелю направление. Направление тока определяет в модели фазовый детектор. Кроме того, Поиск-310Д-2 использует метод двухчастотного сигнала, который основан на том, что сигналы разной частоты по-разному распространяются в подключенном кабеле и в коммуникациях с наведенным сигналом. Он повышает надежность и эффективность однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями.
Метод фазовой детекции:
Этот метод реализован только в моделях Поиск-310Д-2 и Поиск-410-моноблок. Трассоискатель отслеживает фазу сигнала вдоль трассы. Фаза сигнала меняется при прохождении дефекта кабеля (метод более чувствительный, чем амплитудный), а также в местах выкладок (муфт) и крупных конструктивных элементов, где кабель резко меняет направление. Кроме того, по фазе можно отследить трассируемый кабель в местах схождения коммуникаций.

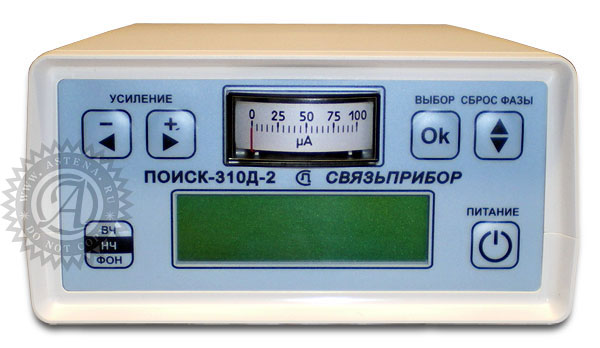

Приемник Поиск-310Д-2
Приемник Поиск-310Д-2

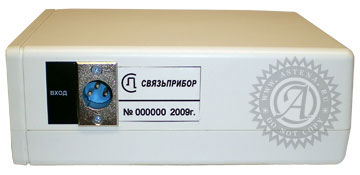

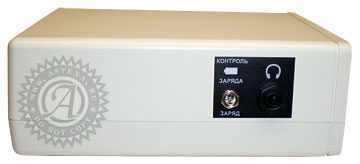

Приемник Поиск-310Д-2. Вид слева Приемник Поиск-310Д-2. Вид справа
Вид слева Вид справа

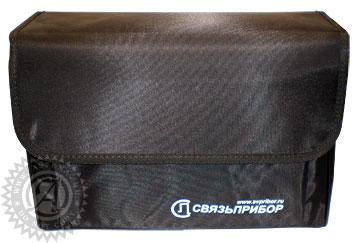

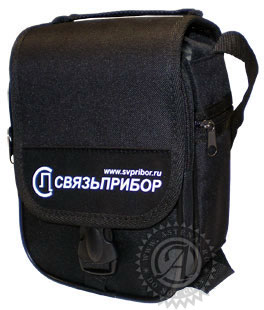

Сумка для приемника

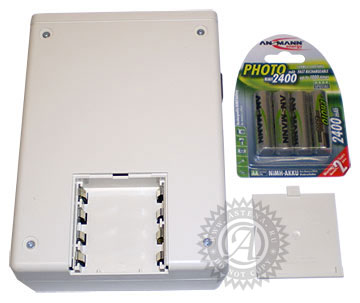

Вид снизу Сумка для приемника

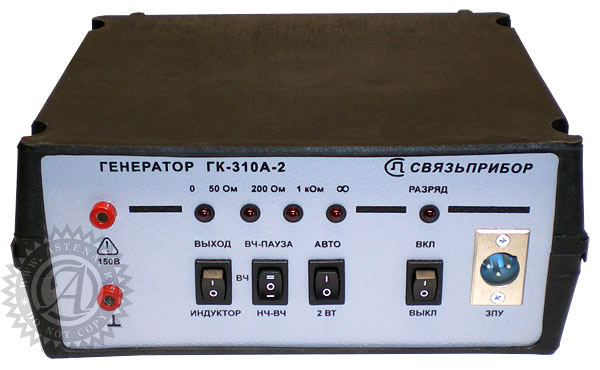

Генератор ГК-310А-2
Генератор ГК-310А-2

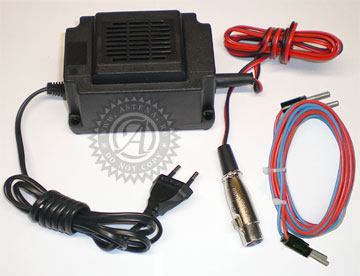

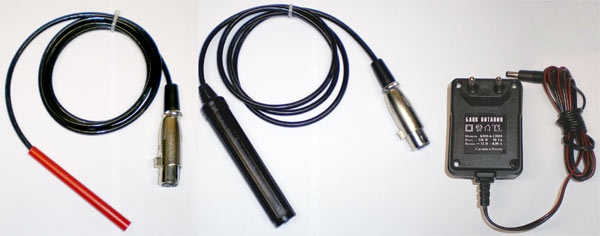

Сумка-чехол для генератора ГК-310А-2 Комплектация генератора ГК-310А-2
Сумка-чехол для генератора ГК-310А-2 Комплектация генератора ГК-310А-2

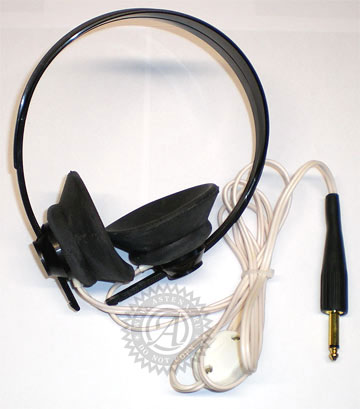

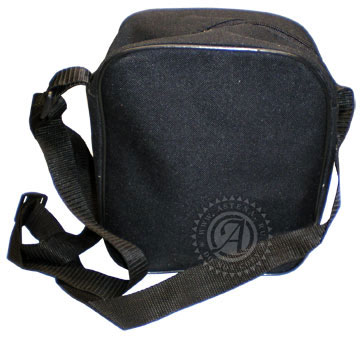

Сумка для переноски наушников Наушники
Сумка для переноски наушников Наушники

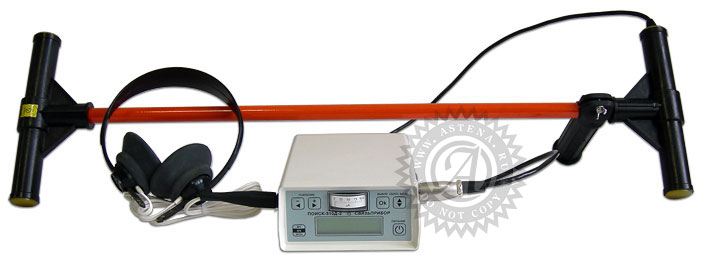

Комплектация Поиск-310Д-2
Комплектация Поиск-310Д-2


Сервисные функции Поиск-310Д
Функции Поиск-310Д-2
Мониторинг глубины залегания кабеля есть
Измерение силы тока для поиска ответвлений и параллельных трасс есть
Автоматическая установка усиления есть
Буквенно-цифровой дисплей есть
Стрелочный индикатор есть
Совместимость с прежними моделями (использование аксессуаров, работа от одного генератора) есть

Дополнительные принадлежности Поиск-310Д
Катушка для выбора кабеля из пучка в комплекте
Датчик отбора пар в комплекте
Штыри для определения места повреждения оболочки кабеля в комплекте
Индукционные клещи опция

Сертификат Минсвязи (ССС) ОС/1-КИА-242.

Технические данные Поиск-310Д-2

Параметры Значения
Активные частоты режим "ВЧ"... 2187,5 ± 1 Гц
режим "НЧ" ... 273,5 ± 0,5 Гц
Чувствительность для активных частот (не менее) при максимальном усилении ... 25 мкВ;
при минимальном усилении ... 25 мВ
Полоса пропускания по уровню -3 дБ для частоты 2187,5 Гц ("ВЧ") ... 15 Гц;
для частоты 273,5 Гц ("НЧ") ... 3 Гц
Глубина залегания трассы (не более) 5 м
Точность отыскания 20 см
Поиск повреждения изоляции с переходным сопротивлением (контактный) 0 ÷ 1 Мом
Полоса приема в широкополосном режиме (режим "ФОН") 40 ÷ 8 000 Гц
Время непрерывной работы (не менее) 18 ч
Электропитание Поиск-310Д: 4 шт. АА
Ni-Mh, 2,3 А/ч.
Время зарядки аккумуляторов (не более) 4 ч
Габаритные размеры прибора (без сумки) 138х68х187 мм
Масса прибора (включая аккумуляторы) 0,65 кг
Габаритные размеры антенны 680х230х40 мм
Масса антенны Поиск-310Д 0,65 кг
