Трассоискатель Поиск-410 Мастер



Трассоискатель Поиск-410 Мастер


Трассоискатель (трассодефектоискатель)

Современный трассо-дефектоискатель (трассоискатель) Поиск-410 Мастер предназначен для:

  • поиска и обнаружения подземных, воздушных кабельных линий связи, а также силовых кабелей
  • металлических тросов и трубопроводов (водо-, нефте-, газопроводов)
  • коммуникаций, имеющих металлическую оболочку или металлические проводники
  • контроля положения, направления, глубины залегания и протекающего тока подземной коммуникации, а также локализации места обрыва или короткого замыкания
  • контроля направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей
  • поиска и обнаружения трасс по широкополосному шуму и анализа его спектра
  • поиска и обнаружения трассы силовых кабелей с током промышленной частоты (50 Гц)
  • поиска и обнаружения трасс с применением генератора сигналов с частотой от 200 до 3999 Гц
  • локализации повреждения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами
Трассоискатель ПОИСК-410 рабочие частоты:

При работе с генератором ГК310А-2 применяются три активные частоты:

  • 6562,5 ± 1 Гц,
  • 2187,5 ± 1 Гц
  • 273,5 ± 0,5 Гц.

При работе без генератора (пассивный режим) трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 20 000 Гц в режиме «СПЕКТР».

  • энергетический спектр — для поиска силовых кабелей
  • широкополосный спектр — для поиска подземных коммуникаций и сетей радиотрансляци
  • «живой звук» — для акустического контроля излучаемых частот

При работе с генератором стороннего производителя трассо-дефектоискатель перестраивается на нужную частота из диапазона 200 ÷ 3999 Гц.

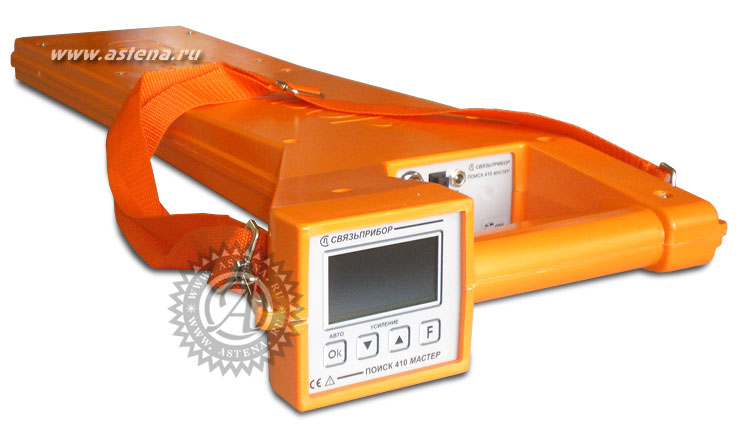

Трассоискатель ПОИСК-410 Мастер конструкция:


Поиск-410 Мастер выполнен в виде моноблока, в котором объединены приемник и датчики в одну измерительную систему.
Вертикальное рабочее положение.
Вес моноблока 1,9 кг. Размеры 69x26x8,6 cм.

Трассоискатель ПОИСК-410 Мастер питание прибора:
Применение 4 NiMh аккумуляторов типоразмера «АА» емкостью не менее 2,3 А/ч. позволяет непрерывно работать 13 часов.



ПОИСК-410 Мастер режим работы:


"Карта" предназначен для быстрого и удобного ориентирования пользователя. Он объединяет все инновационные методы поиска трасс:

"Классический" — поиск кабеля. Традиционный метод поиска по максимуму и минимуму. Стрелка-индикатор отображается графическим дисплеем.
"Спектр" — энергетический спектр для поиска силовых кабелей и широкополосный спектр для поиска подземных коммуникаций и сетей радиотрансляции с опцией "живой звук".
"Фаза" — поиск повреждений на сельских трассах двухчастотным фазовым методом.
"НЧ-ВЧ" — поиск повреждений на городских кабелях двухчастотным амплитудным методом.
"Чужой Генератор" — поиск кабеля с применением генератора стороннего производителя. Позволяет настроить приемник на частоту в диапазоне 200 ÷ 3999 Гц.

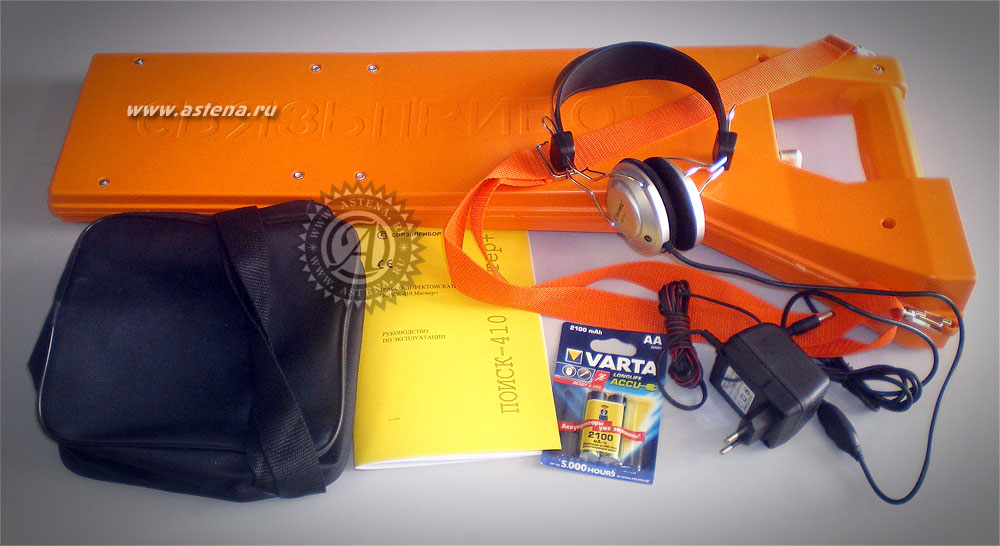

Комплектация Поиск-410 Мастер

Комплект поставки Поиск-410 Мастер

ПОИСК 410 три метода поиска кабеля:

Метод поиска направления тока:
Этот метод используется для однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями. В соседних кабелях наведенный ток имеет обратное по отношению к трассируемому кабелю направление. Направление тока определяет в модели фазовый детектор.

Кроме того, Поиск-410 использует метод двухчастотного сигнала, который основан на том, что сигналы разной частоты по-разному распространяются в подключенном кабеле и в коммуникациях с наведенным сигналом. Он повышает надежность и эффективность однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями.



Метод поиска Максимум+:
С помощью специальной комбинации обычных методов максимума и минимума достигается новое качество метода максимума, названное Максимум+. Такой метод реализован в модели Поиск-410, использующей вертикальный датчик. При помощи этого метода поиска даже неопытные пользователи прибора могут легко достичь хороших результатов при поиске кабеля.



Метод поиска фазовой детекции:
Такой метод поиска возможен только в моделях ПОИСК-310 и Поиск-410. Трассоискатель отслеживает фазу сигнала вдоль трассы. Фаза сигнала меняется при прохождении дефекта кабеля (метод более чувствительный, чем амплитудный), а также в местах выкладок (муфт) и крупных конструктивных элементов, где кабель резко меняет направление. Кроме того, по фазе можно отследить трассируемый кабель в местах схождения коммуникаций.



Метод «ВЧ-НЧ».

Уникальный двухчастотный метод позволяет в сложных городских условиях отыскивать повреждения с сопротивлением до 10 кОм (замокшие муфты).

Так же возможны различные комплекты и дополнительные опции для ПОИСКА-410:

Системы поиска труб и диагностики изоляции катодной защиты
Мастер 410Т и Поиск-310Д-2МТ — "Мастер 410Т"

• для определения его фактического положения в пространстве и кривизны бесконтактными методами путем измерения составляющей электромагнитного поля, создаваемого переменным током, протекающим по трубопроводу от генератора низкой частоты;
• для определения глубины заложения трубопровода;
• для поиска сквозных повреждений в изоляционном покрытии;
• для определения состояния изоляционного покрытия.

Кабелеискатель Поиск-410 Мастер – для поиска силовых кабелей

При работе от генератора режим "карта кабеля" с точным расположением кабеля на местности и цифровым контролем глубины + контроль кабеля «свой-чужой» (функция полезна в местах схождения кабелей, например, у станции).
Сигнал от генератора ГК-310А-2 может быть подан:
• подключением к кабелю
• бесконтактно – генератор располагается в любом месте над кабелем
• бесконтактно клещами-индуктором (опция), не отключая кабель от сети
• от генератора ЛИС (опция) прямо в работающую распределительную сеть

В пассивном режиме поиска (без генератора):
• энергоспектр с "живым звуком" (без фильтрации) для лучшей ориентации измерителя при поиске силовых и троллейных кабелей
• фильтр на 50 Гц с поиском по максимуму сигнала и точной локализацией по минимуму
• при поиске пробоя изоляции после прожига может работать с любым силовым генератором (функция «чужой генератор»)


Технические данные Поиск-410 Мастер

Параметры Значения
Активные частоты 2187,5 ± 1 Гц
273,5 ± 0,5 Гц
Дополнительная частота для фазового поиска 6562,5 ± 1 Гц
Полоса пропускания по уровню –3 дБ (не более)
Для частоты 6562,5 Гц 45 Гц
Для частоты 2187,5 Гц 15 Гц
Для частоты 273,5 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы 6 м
Точность измерения глубины ±5%+10 см
Точность отыскания 10 см
Поиск повреждения изоляции с переходным сопротивлением[1] 0 – 10 кОм
Полоса пропускания без фильтра 10 ÷ 20 000 Гц
Время непрерывной работы (не менее) 13 ч
Электропитание: встроенные аккумуляторы 4 шт. АА, Ni-Mh, 2,3 А/ч.
Время зарядки аккумуляторной батареи (не более) 4 ч
Габаритные размеры прибора 257х88х685 мм
Масса прибора (включая аккумуляторную батарею, без сумки) 1,9 кг
Условия эксплуатации Температура окружающей среды -20 ÷ +50°С
Относительная влажность воздуха до 90% при 30°С
Атмосферное давление 86 ÷ 106 кПа
Комплект поставки Поиск-410 Приемник ПОИСК-410 Мастер
Генератор ГК310А-2
Сетевой адаптер 12 В, 0.5 А
Руководство по эксплуатации
Головные телефоны
Аккумуляторные батареи Ni-Mh типа «АА»
Сумка для головных телефонов
