Дозаторы серии ПП–34Ц для технических жидкостей с подачей материала из шприцов и картушей
модель снята с производства
Дозаторы паяльной пасты Дозаторы клеев
Дозаторы герметиков
Дозаторы смазок
Назначение дозатора жидкости
Цифровые автоматические дозаторы жидкости ПП-34Ц предназначены для точного дозирования технологических материалов с широким диапазоном вязкостей, как жидких, так и пастообразных. Такими материалами могут быть: клеи, герметики, паяльные пасты, флюсы, смазки и другие технические жидкости, заправленные в специальный промышленный шприц–картридж обычно объемом от 3 до 50мл.
Эффективное решение
повышение производительности труда;
повышение качества выпускаемой продукции;
выполнение операций, невозможнх без дозаторов жидкости;
повысшение культуры производства и улучшение условия труда оператора.
Увеличенный рабочий ресурс
В дозаторы жидкости ПП-34Ц установливаются высококачественные пневматические распределители с ресурсом 40 000 000 (сорок миллионов) срабатываний.
Принцип действия дозатора жидкости
Шприц, заполненный жидкостью, с дозирующей насадкой (иглой) с помощью адаптера и гибкой трубки герметично подсоединен к блоку управления.
Система управления при нажатии педали оператором формирует пневмоимпульс с заданной длительностью и давлением.
В результате на игле формируется доза жидкости, вытесняемая из шприца.
Объем дозы зависит от диаметра иглы, рабочего давления, длительности пневмоимпульса и вязкости жидкости.
Вакуумная отсечка предотвращает самопроизвольное вытекание жидкости из иглы в паузах. (Не рекомендуется использовать вакуумную отсечку при работе с паяльными пастами и тиксотропными материалами )
Стабильность рабочего давления и повторяемость объема дозы во многом зависят от качества регулировки, поэтому в дозаторы жидкости ПП-34Ц устанавливаются прецизионные регуляторы, не имеющие гистерезиса при реверсе давления.
Для работы дозатора требуется внешний источник сжатого воздуха или баллон с инертным газом.

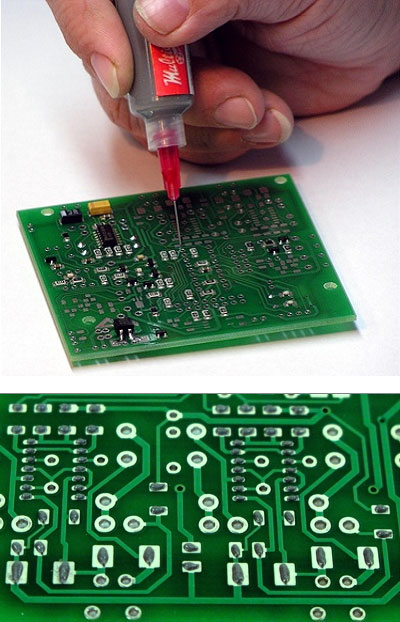

Результат нанесения паяльной пасты
Для улучшения повторяемости при микродозировании по вашему желанию в дозатор жидкости ПП-34Ц могут быть установлены быстродействующие пневмораспределители с нормированным временем переключения.
Модификации

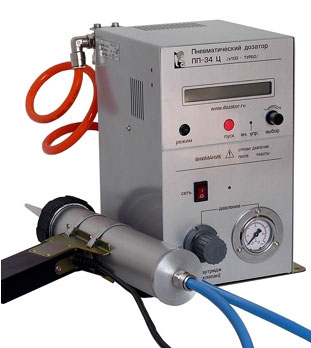

Дозаторы жидкости серии ПП-34Ц выпускаются в пяти модификациях: варианты 100, 100турбо, 200, 300, 400. Отличия приведены в таблицах.

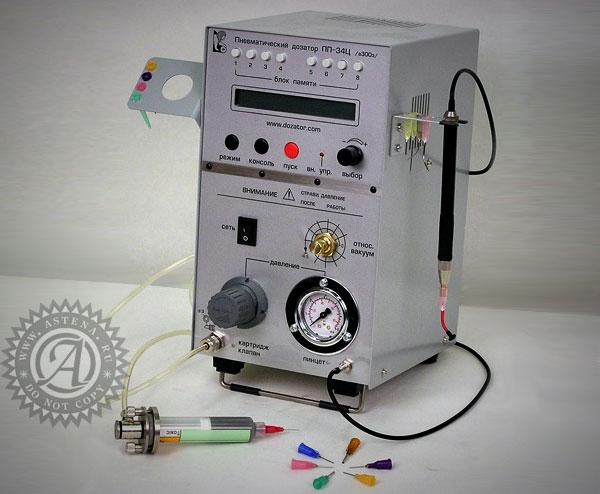

Дозаторы паяльной пасты /варианты 300 и 400/ предназначены для монтажных работ в производстве электроники по технологии поверхностного монтажа (SMT). Эти модели оснащены ручным вакуумным пинцетом. С помощью вакуумного пинцета осуществляется установка чип компонентов на печатную плату. Вместо вакуумного пинцета возможно подключение внешнего портального манипулятора для установки компонентов.
Функции дозаторов:
| Варианты дозаторов серии ПП-34Ц | в100 | в200 | в300 | в400 | в100 турбо |
|---|---|---|---|---|---|
| Подача жидкости из шприца объемом | до50мл | до50мл | до50мл | до50мл | до500мл |
| Управление Микропроцессорное | + | + | + | + | + |
| Дисплей отображения | + | + | + | + | + |
| Цифровой таймер дозы | + | + | + | + | + |
| Блок памяти на 8 доз (выбор дозы в одно касание) | + | + | + | + | + |
| Число режимов дозирования | 5 | 6 | 5 | 6 | 5 |
| Режим обучения | + | + | + | + | + |
| Режим вакуумной отсечки при дозировании | - | + | - | + | - |
| Защита от случайного вкл. вакуума | - | + | - | + | - |
| Консоль управления вакуумным манипулятором или пинцетом | - | - | + | + | - |
| Число режимов работы вакуумного пинцета или манипулятора | - | - | 5 | 5 | - |
| Режим блокировки настроек от случ. изменения | + | + | + | + | + |
| Сохранение/восстановл. Настроек при вкл/выкл | + | + | + | + | + |
| Наличие шины внешнего управления | + | + | + | + | + |
| Счетчик доз | + | + | + | + | + |
| Производительность доз/мин. (в режиме автоповтор) | 540 | 540 | 540 | 540 | 540 |
|
Возможность управления внешним клапаном дозирования ( при наличии мастер-дозатора ПП/ПР-34Ц или резервуара с регулятором давления) |
+ | + | + | + | - |
Основные технические характеристики дозаторов ПП-43Ц
| Напряжение питания / потребляемая мощность | ~220В 50Гц / 20Вт |
| Питание дозатора (источник сжатого воздуха без масла) | 3 – 8 атм (10 атм под заказ) |
| Диапазон регулировки рабочего давления при дозировании | 0 – 6 атм (10 атм под заказ) |
| Диапазон регулировки времени дозирования | 0.01–99.99с (дискретн. 0.01с) |
| Диапазон регулировки интервала дозирования | 0.1–99.99с (дискретн. 0.01с) |
| Подача материала | от капли до непрерывного потока |
| Относительное разряжение вакуума | до -0,7 атм. |
| Габаритные размеры | 155х270х250мм |
Оснащение и принадлежности в комплекте дозаторов
| Варианты дозаторов серии ПП-34Ц | в100 | в200 | в300 | в400 | в100турбо |
|---|---|---|---|---|---|
| Встроенный фильтр очистки воздуха 5мкм. | + | + | + | + | + |
| Прецизионный регулятор давления (без гистерезиса) | + | + | + | + | - |
| Встроенный манометр | + | + | + | + | + |
| Ножная педаль управления | + | + | + | + | - |
| Комплект дозирующих игл | + | + | + | + | - |
| Адаптер для подключения шприца 10мл | + | + | + | + | - |
| Встроенный генератор вакуума с регулируемым разряжением до -0.7атм | - | + | + | + | - |
| Ручной вакуумный пинцет с насадками | - | - | + | + | - |
| Комплект принадлежностей для подключения к ист. Сж. Возд. | + | + | + | + | + |
| Ручной пистолет для картушей 300мл | - | - | - | - | + |
Режимы дозирования
| Варианты дозаторов серии ПП-34Ц | в100 | в200 | в300 | в400 | в100турбо |
|---|---|---|---|---|---|
| Обучение дозе | + | + | + | + | + |
| Дозирование по таймеру | + | + | + | + | + |
| Режим прокачки (непрерывное дозирование) | + | + | + | + | + |
| Триггерное дозирование | + | + | + | + | + |
| Автоповтор дозы через заданный интервал времени | + | + | + | + | + |
| Автоповтор заданного числа доз | + | + | + | + | + |
| Режим всасывания жидкости в шприц | - | + | - | + | - |
Дополнительные принадлежности
| Наименование | Назначение |
|---|---|
| Настольный штатив | для закрепления шприца или клапанадозирования |
| Металлическое основание | для стационаронго закрепления дозатора |
| Воздушный коллектор | для одновременного дозирования из нескольких шприцов или клапанов |
| Доп. Фильтр осушитель | для работы с цианоакрилатными клеями |
| Адаптер шприца | для подключения шприцов объемом 3, 5, 30 и 50мл |
| Промышленные шприцы | 10, 30, 50мл прозрачные и черные для клеев УФ (UV)-отверждения |
| Дозирующие насадки | металлические и пластиковые различных диаметров |
| Система стабилизации температуры дозирования | для снижения влияния изменения вязкости материала на точность дозы |
| Шнур шины внешнего управления | для подключения к управляющему оборудованию |
