Диаграммы поля зрения термометров Кельвин


Показатель визирования - отношение диаметра пятна контроля (диаметра объекта контроля, с поверхности которого пирометр принимает энергию инфракрасного излучения) к расстоянию до объекта (контролируемой поверхности).
В технической документации на прибор указывается значение показателя визирования или приводится диаграмма поля зрения.

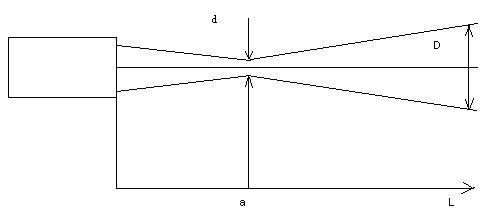

При фокусировке пирометра на конечное расстояние и диаметре круга контроля в месте перетяжки меньше диаметра входного окна пирометра (показатель визирования указывается для места перетяжки):

Показатель визирования

Измеряемый диаметр объекта определяется показателем визирования и зависит от расстояния до инфракрасного термометра:

Измеряемый диаметр объекта = показатель визирования x расстояние до объекта

Минимальный измеряемый диаметр - наименьший диаметр объекта, который может быть измерен при данном фокусном расстоянии и размере приемника.
При увеличении или уменьшении расстояния измеряемый диаметр возрастает. При приближении к объекту вплотную измеряемый диаметр увеличивается до размеров входного зрачка прибора.
Точность измерения не зависит от расстояния до тех пор, пока размер объекта больше измеряемого диаметра. Индицируемая пирометром температура будет не верна, если размер объекта меньше диаметра пятна контроля. Так как объект, температура которого должна быть измерена, не заполняет весь диаметр пятна контроля, прибор принимает излучение от других объектов окружающей среды, которое оказывает влияние на точность измерения.

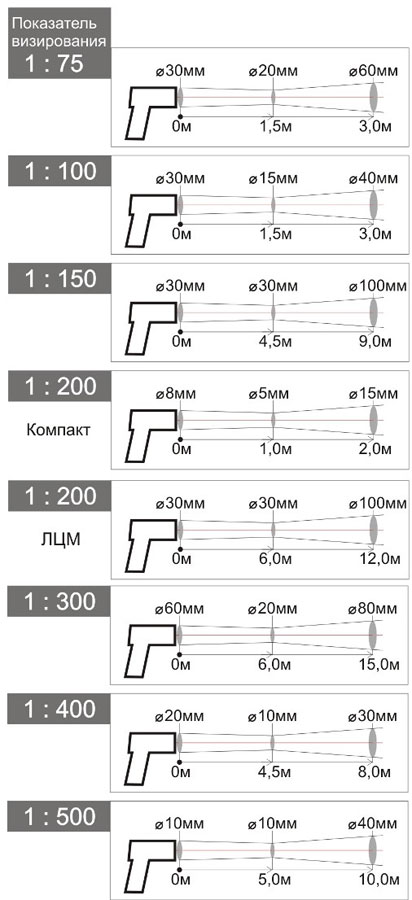

Диаграммы поля зрения термометров Кельвин

Диаграммы поля зрения термометров Кельвин

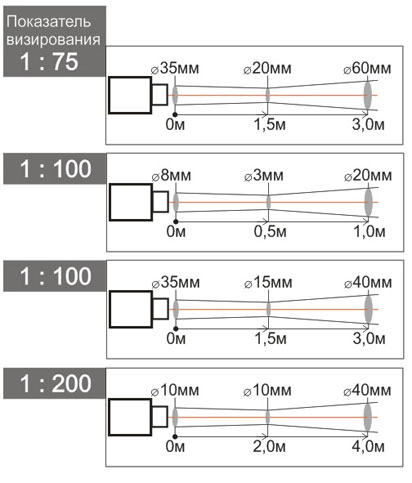

Диаграммы поля зрения термометров Кельвин АРТО

Диаграммы поля зрения термометров Кельвин АРТО
