Мост постоянного тока Р333

мост постоянного тока Р-333


документация к Р333

Мост постоянного тока Р333 (справочная информация)

Мост постоянного тока РЗЗЗ предназначен для:
  • измерения электрического сопротивления по схеме одинарного моста
  • определения места повреждения кабеля посредством петли Варлея
  • определения места повреждения кабеля посредством петли Муррея
  • измерения асимметрии проводов
  • использования моста, как магазина сопротивлений

Мосты Р333 предназначены для работы при температуре окружающего воздуха от 10 до 35°С и относительной влажности воз­духа от 25 до 80%. Нормальная температура эксплуатации (20±5)°С при ра­боте моста в классе 0,5; от 10 до 35°С при работе моста в классе 1,0; 5,0.

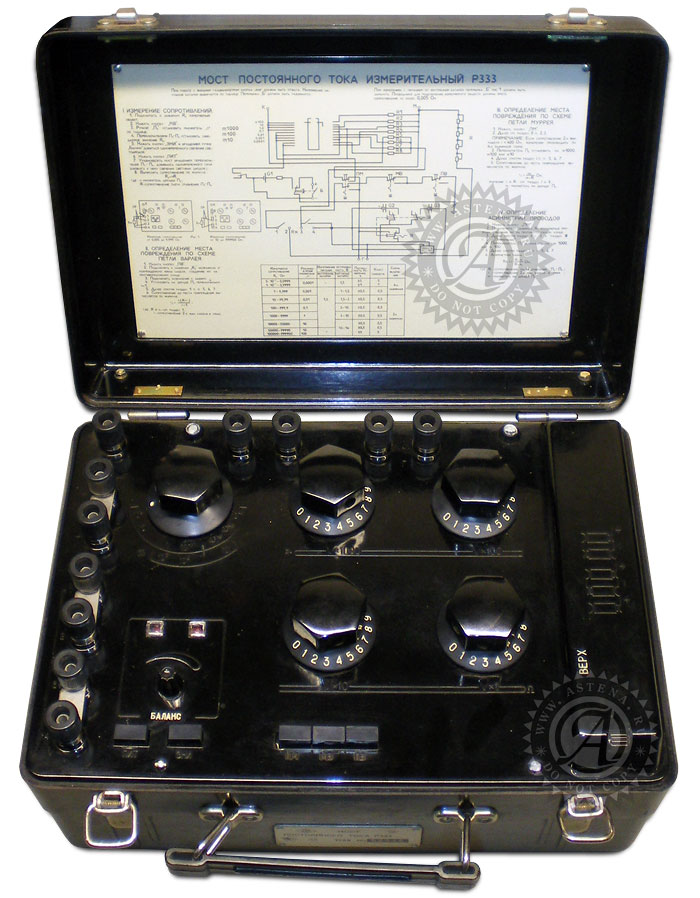

Мост постоянного тока Р333

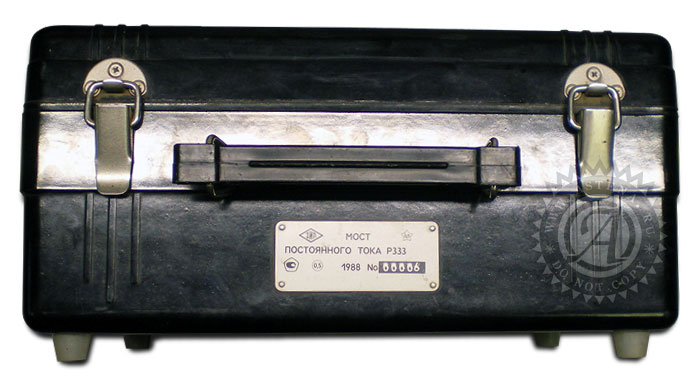

Мост постоянного тока Р333


Технические данные Р333

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Основные характеристики
Пределы измерения: от 1 до 99990 Ом (класс точности: 0,5);
от 1*10-1 до 0,9999 Ом (класс точности 1,0);
от 5*10-3 до 0,0999 Ом (класс точности 15,0);
от 100000 до 999900 Ом (класс точности 5,0)
Сопротивление ступени старшей декады плеча сравне­ния моста 1000 Ом
Сопротивление плеч отношения не менее 1 Ом
Начальное сопротивление магазина сравнительного плеча, т.е. сопротивление при установке всех декад переключате­лей на нулевые показания, не превышает 0,02 Ом
Вариация начального сопротивления магазина сравни­тельного плеча, вызванная изменением переходных сопротивле­ний и контактов переключающих устройств, не превышает 0,003 Ом
Изоляция между изолированными от корпуса токоведу­щими цепями и корпусом выдерживает в течение 1 мин. действие испытательного напряжения 500 В частотой 50 Гц
Рычажные переключатели моста выдерживают без каких-либо дефектов 50 000 ходов
Общие
температура окружающего воздуха, °C +10...+35
относительная влажность, % 80
Габаритные размеры моста не более 300х230х150 мм
Масса, кг не более 5
